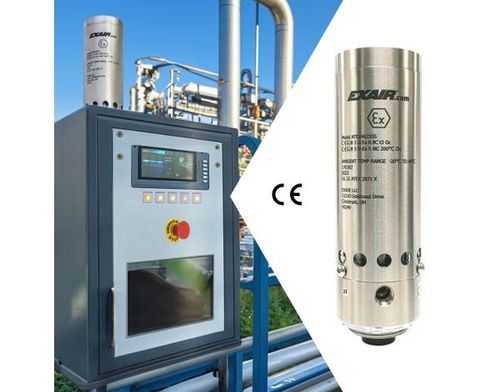

Кондиционер для электрического шкафа ATEX Model ATEX4730SS

для бокового монтажакомпактныйдля серверной комнаты

Обзор
Нержавеющие ATEX Cabinet Cooler® системы для непрерывной работы разработаны и сертифицированы по ATEX для использования на продуваемых электрических шкафах в зонах опасности Zone 2 и Zone 22. Эти системы используют технологию вихревой трубки (vortex tube) для превращения сжатого воздуха в холодный, обеспечивая малообслуживаемое решение для охлаждения и продувки без движущихся частей. Модели для непрерывной работы обеспечивают постоянное охлаждение и непрерывную положительную продувку. Системы включают 5‑микронный фильтрующий сепаратор для воды и грязи с автоматическим сливом и комплект распределения холодного воздуха для направления потока на циркуляцию или горячие точки. Клапан сброса низкого давления закрывается при остановке охладителя для сохранения целостности корпуса по NEMA 4X (IP66).

Применение

• Программируемые контроллеры
• Шкафы управления линиями
• Центры управления двигателями
• Релейные панели
• NC/CNC системы
• Модульные центры управления
• CCTV‑камеры
• Компьютерные шкафы
• Корпуса лазеров
• Электронные весы

Преимущества

• Допущены для ATEX Zone 2 и Zone 22
• Компактное и экономичное решение
• Охлаждающая способность до 5 600 Btu/hr (1 641 Вт)
• Тихая работа
• Быстрая установка через стандартный электропробой
• Сохраняют целостность NEMA 4X (IP66)
• Стабилизируют температуру и влажность внутри корпуса
• Без CFC
• Нет движущихся частей — не требует обслуживания
• Исключают вентиляторы и фильтры внутри корпуса
• Обеспечивают защиту при мойке и коррозионную стойкость (нержавеющие модели)

Модели (Type 303 нержавеющая сталь, непрерывная работа)
Модель — Btu/hr (Ватт)
ATEX4715SS — 1 000 (293)
ATEX4725SS — 1 700 (498)
ATEX4730SS — 2 000 (586)
ATEX4740SS — 2 800 (821)
ATEX4750SS — 3 400 (997)
ATEX4760SS — 4 000 (1 171)
ATEX4770SS — 4 800 (1 406)
ATEX4780SS — 5 600 (1 641)

Модели (Type 316 нержавеющая сталь, непрерывная работа)
Модель — Btu/hr (Ватт)
ATEX4715SS-316 — 1 000 (293)
ATEX4725SS-316 — 1 700 (498)
ATEX4730SS-316 — 2 000 (586)
ATEX4740SS-316 — 2 800 (821)
ATEX4750SS-316 — 3 400 (997)
ATEX4760SS-316 — 4 000 (1 171)
ATEX4770SS-316 — 4 800 (1 406)
ATEX4780SS-316 — 5 600 (1 641)

Характеристики производительности (Type 303/316, непрерывная работа)
Модель — Btu/hr — Ватт — Уровень шума dBA
ATEX4715SS / ATEX4715SS-316 — 1 000 — 293 — 73 dBA
ATEX4725SS / ATEX4725SS-316 — 1 700 — 498 — 80 dBA
ATEX4730SS / ATEX4730SS-316 — 2 000 — 586 — 80 dBA
ATEX4740SS / ATEX4740SS-316 — 2 800 — 821 — 82 dBA
ATEX4750SS / ATEX4750SS-316 — 3 400 — 997 — 84 dBA
ATEX4760SS / ATEX4760SS-316 — 4 000 — 1 171 — 84 dBA
ATEX4770SS / ATEX4770SS-316 — 4 800 — 1 406 — 84 dBA
ATEX4780SS / ATEX4780SS-316 — 5 600 — 1 641 — 85 dBA

Принцип работы
Сжатый воздух поступает в Cabinet Cooler с приводом от вихревой трубки и разделяется на холодный и горячий потоки. Холодный воздух подается в шкаф управления через комплект распределения холодного воздуха, а горячий выводится наружу. Система охлаждает и продувает корпус чистым охлажденным воздухом, не допуская проникновения наружного воздуха в панель.

Другие соображения

• Фильтрация: Системы включают 5‑микронный фильтрующий сепаратор воды и грязи с автоматическим сливом, предотвращающий попадание конденсата и загрязнений в корпус. При наличии масла в компрессорном воздухе рекомендуется дополнительный коалесцирующий фильтр.
• Комплект распределения холодного воздуха: Включает гибкие трубки, соединители и клейкие зажимы для направления холодного воздуха для циркуляции или к горячим точкам.
• Влажность: Для непрерывных блоков относительная влажность внутри корпуса стабилизируется примерно на уровне 45%, если корпус запечатан для предотвращения конденсации.
• Температура и давление входного воздуха: Типичное падение температуры составляет ≈54°F (30°C) от подачи при 100 PSIG (6.9 BAR). Повышение входной температуры или снижение давления питания уменьшает охлаждающую способность.
• Монтаж: Устанавливается через стандартный электропробой (1‑1/2 NPS). Доступны комплекты бокового монтажа, если верхний монтаж невозможен; целостность NEMA 4/4X сохраняется.
• Опция термостата и соленоидного клапана: Термостатические модели включают ATEX‑сертифицированный соленоидный клапан и термостат для эффективного управления; непрерывные модели включают охладитель, фильтр‑сепаратор и комплект распределения холодного воздуха.

Безопасность и использование
Системы ATEX Cabinet Cooler® разработаны и сертифицированы ATEX для использования на продуваемых и под давлением корпусах управления в Zone 2 и Zone 22. Они должны применяться в составе правильно продуваемой и под давлением системы и не предназначены для использования в качестве единственного контроллера продувки.

Технические характеристики

• Brand: EXAIR
• Series: ATEX Cabinet Cooler® Systems (Stainless Steel, Continuous Operation)
• Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
• Rated ATEX zones: Zone 2 and Zone 22
• Materials: Type 303 SS and Type 316 SS options
• Includes: 5‑micron automatic‑drain filter separator and cold air distribution kit (continuous models)
• No moving parts; maintenance‑free
• NEMA rating maintained (NEMA 4X / IP66) via low‑pressure relief valve
• Sound levels: ~73–85 dBA depending on model and capacity
• Performance basis: Cooling capacity specified at 100 PSIG (6.9 BAR) supply pressure
• Thermostat‑controlled model voltages available: 110 VAC, 240 VAC and 24 VDC (thermostatic versions)
• Typical warranty: five year “Built To Last” warranty (manufacturer statement)
• Typical SKU example on page: PATEX4710SS
