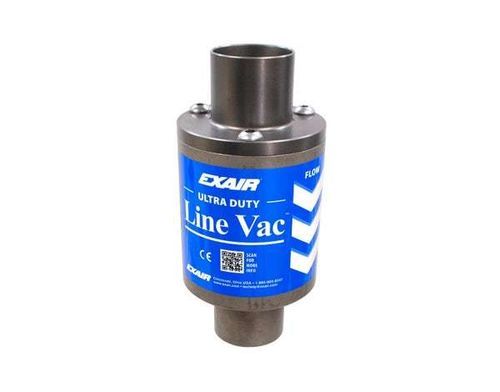

Воздушный конвейер Model 170150

транспортныйдля погрузки/разгрузкидля трансфера пациента

Обзор Ultra Duty Line Vac — самый мощный и износостойкий пневмотранспортёр от EXAIR. Разработанная керамическая вставка и конструкция из закалённого сплава оптимизированы для абразивных материалов (песок, абразивные среды, порошки). Расход сжатого воздуха оптимизирован для обеспечения повышенной мощности транспортировки на больших вертикальных и горизонтальных расстояниях. Доступен в размерах от 1-1/4" (32 мм) до 2" (51 мм). Доступны комплекты.

Применения

• Загрузка бункеров
• Натяжение волокон
• Перемещение материалов
• Удаление отходов/обрезков
• Удаление стружки
• Перенос деталей
• Операции наполнения

Преимущества

• Корпус из закалённого сплава с разработанной керамической вставкой для абразивных сред
• Износостойкая конструкция
• Наивысшая пропускная способность среди Line Vac
• Компактные габариты
• Низкий уровень шума
• Отсутствие движущихся частей (меньше обслуживания)
• Совместим со стандартными шлангами, трубами и трубопроводами
• Доступен со склада

Модели Ultra Duty Line Vac доступны поштучно и в комплектах для использования с трубами с резьбой NPT. Комплекты включают Ultra Duty Line Vac, фильтр-сепаратор и регулятор давления с муфтой. Типичные номера моделей: 170125, 170150, 170200.

Аксессуары

• Прозрачный ПВХ-шланг: несколько внутренних диаметров (пример: 3/8" / 10 мм до 3" / 76 мм), длина до 50' (15,2 м); гладкий внутренний диаметр для минимизации отложений; температурный диапазон -4 до 150°F (-20 до 66°C).
• Кронштейны для крепления: доступны для Line Vac от 3/8" (10 мм) до 5" (127 мм).
• Крышки барабанов: мелкоячеистые нетканые покрытия для 30- или 55-галлонных барабанов; подходят для транспортировочных шлангов с внешним диаметром от 3/4" до 3.4"; комплектуются хомутами и ремнём с пружинной пряжкой.

Сравнение моделей

• Aluminum Line Vac — 275°F (135°C) — Коррозионная стойкость: средняя
• Stainless Steel Line Vac (Type 303) — 400°F (204°C) — Хорошая
• Stainless Steel Line Vac (Type 316) — 400°F (204°C) — Отличная
• Stainless Steel Flanged Line Vac (Type 316) — 400°F (204°C) — Отличная
• High Temperature Stainless Steel Line Vac (Type 303) — 900°F (482°C) — Хорошая
• High Temperature Stainless Steel Line Vac (Type 316) — 900°F (482°C) — Отличная
• Heavy Duty Line Vac (Hardened Alloy) — 400°F (204°C) — Хорошая
• Ultra Duty Line Vac (Hardened Alloy) — 400°F (204°C) — Хорошая

Характеристики комплекта Ultra Duty Line Vac (80 PSIG / 5.5 BAR)

• 170125 — Размер: 1.25 in (32 mm) — Потребление воздуха: 49 SCFM (1,388 SLPM) — Вакуум: ок. -83 "H2O (-21 kPa)
• 170150 — Размер: 1.50 in (38 mm) — Потребление воздуха: 55 SCFM (1,557 SLPM) — Вакуум: ок. -60 "H2O (-15 kPa)
• 170200 — Размер: 2.00 in (51 mm) — Потребление воздуха: 75 SCFM (2,124 SLPM) — Вакуум: ок. -42 "H2O (-10 kPa)

Габариты (выборочно)

• 170125 — Размер шланга A: 1.25 in / 32 mm — Вход воздуха: 1/4 FNPT
• 170150 — Размер шланга A: 1.50 in / 38 mm — Вход воздуха: 3/8 FNPT
• 170200 — Размер шланга A: 2.00 in / 51 mm — Вход воздуха: 3/8 FNPT

Принцип работы Сжатый воздух поступает в кольцевую камеру (пленум) и через направленные сопла впрыскивается в горловину. Эти струи создают вакуум у всасывающего входа, засасывают материал и ускоряют его через устройство для последующей транспортировки на большие вертикальные или горизонтальные расстояния.

Технические характеристики

• Бренд: EXAIR
• Название / серия: Ultra Duty Line Vac™
• Пример SKU: P170125
• Доступные размеры: 1-1/4" (32 мм), 1-1/2" (38 мм), 2" (51 мм)
• Конструкция: закалённый сплав с разработанной керамической вставкой (оптимизировано для абразивных материалов)
• Нет движущихся частей
• Температурный режим (Ultra Duty / Hardened Alloy): до 400°F (204°C)
• Потребление воздуха при 80 PSIG (5,5 BAR): 49 SCFM (170125), 55 SCFM (170150), 75 SCFM (170200)
• Приблизительный вакуум при 80 PSIG: -83 "H2O (-21 kPa) для 170125; -60 "H2O (-15 kPa) для 170150; -42 "H2O (-10 kPa) для 170200
• Резьба входа воздуха: 170125 = 1/4 FNPT; 170150 & 170200 = 3/8 FNPT
• Доступны комплекты: включают Ultra Duty Line Vac, фильтр-сепаратор и регулятор давления с муфтой
• Совместим со стандартными шлангами, трубами и трубопроводами; шланги доступны в нескольких внутренних диаметрах и длине до 50' (15,2 m)
