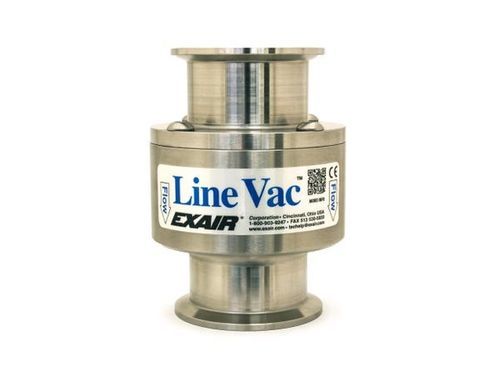

Эжектор с трубкой вентури со смазкой Model 161250-316

для конвейерас низким уровнем шумаиз нержавеющей стали

Описание
Sanitary Flange Line Vac от EXAIR, работающий на сжатом воздухе, подключается к стандартным фланцевым зажимам (clamp-style) для создания санитарного конвейера в линии. Изготовлен из нержавеющей стали типа 316, этот Line Vac перемещает большие объемы материалов на значительные расстояния без движущихся частей и без электричества. Подачу материала регулируют регулятором давления; доступен опциональный кронштейн для монтажа. Доступные размеры фланцев: 1-1/2", 2", 2-1/2" и 3".

Применения

• Загрузка бункеров
• Натяжение волокон
• Транспортировка материалов
• Удаление отходов/обрезков
• Удаление стружки
• Перемещение деталей
• Операции заполнения

Преимущества

• Совместимость с ISO 2852 — подходит к стандартным санитарным фланцам
• Корпус из нержавеющей стали типа 316 для санитарных сред
• Четыре стандартных размера, охватывающих распространенные фланцевые диаметры
• Отсутствие подвижных частей — минимальное обслуживание
• Компактная конструкция
• Высокая пропускная способность
• Бесшумная работа

Модели
Sanitary Flange Line Vac доступны поштучно и в комплектах. В комплект входят Sanitary Flange Line Vac, монтажный кронштейн, фильтросепаратор и регулятор давления с муфтой. В наличии модели из нержавеющей стали типа 316 соответствуют фланцам 1-1/2" (38 мм), 2" (51 мм), 2-1/2" (64 мм) и 3" (76 мм): 161150-316, 161200-316, 161250-316, 161300-316.

Аксессуары
Доступные аксессуары включают монтажные кронштейны, подобранные по размерам Line Vac, и мелкоячеистые нетканые крышки для барабанов для использования с транспортными шлангами. В комплекты входят кронштейн, фильтросепаратор и регулятор давления при соответствующей комплектации.

Характеристики (80 PSIG / 5.5 BAR)
Model 161150-316 — Размер: 1.5 in (38 mm) — Потребление воздуха: 33 SCFM (934 SLPM) — Вакуум: -36.8 in H2O (-9 kPa)
Model 161200-316 — Размер: 2 in (51 mm) — Потребление воздуха: 45 SCFM (1,274 SLPM) — Вакуум: -28.5 in H2O (-7 kPa)
Model 161250-316 — Размер: 2.5 in (64 mm) — Потребление воздуха: 58.5 SCFM (1,657 SLPM) — Вакуум: -23.5 in H2O (-6 kPa)
Model 161300-316 — Размер: 3 in (76 mm) — Потребление воздуха: 68.5 SCFM (1,939 SLPM) — Вакуум: -14.7 in H2O (-4 kPa)

Сравнение моделей (выборочно)

• Алюминиевый Line Vac — Температурный режим: 275°F (135°C) — Устойчивость к коррозии: Средняя
• Нержавеющий Line Vac (Тип 303) — Температурный режим: 400°F (204°C) — Устойчивость к коррозии: Хорошая
• Нержавеющий Line Vac (Тип 316) — Температурный режим: 400°F (204°C) — Устойчивость к коррозии: Отличная (используется для Sanitary Flange Line Vac)
• Высокотемпературные модели (Тип 303/316) — Температурный режим: до 900°F (482°C)
• Heavy Duty / Ultra Duty (закаленный сплав) — Температурный режим: 400°F (204°C) — Устойчивость к коррозии: Хорошая

Габариты (ключевые значения по моделям)
Модели: 161150-316, 161200-316, 161250-316, 161300-316
A (размер шланга) in: 2.00, 2.52, 3.05, 3.58 — mm: 51, 64, 77, 91
B in: 1.25, 1.75, 2.25, 2.75 — mm: 32, 44, 57, 70
C in: 2.75, 3.25, 3.75, 4.25 — mm: 70, 83, 95, 108
D in: 4.38, 4.38, 4.38, 5.63 — mm: 111, 111, 111, 143
E in: 2.13, 2.13, 2.13, 2.75 — mm: 54, 54, 54, 70
F in: 1.25, 1.25, 1.25, 1.75 — mm: 32, 32, 32, 44
G in: 1.69, 2.22, 2.78, 3.28 — mm: 43, 56, 71, 83
H (вход сжатого воздуха): 3/8" NPT, 3/8" NPT, 3/8" NPT, 1/2" NPT
I (угол): ~20°, 20°, 20°, 21.3°

Принцип работы
Сжатый воздух поступает в кольцевую камеру и через направленные сопла впрыскивается в горловину. Эти воздушные струи создают вакуум у впуска, который втягивает материал и ускоряет его через устройство для дальнейшей транспортировки по длинным вертикальным или горизонтальным участкам.

Примечания к галерее
Sanitary Flange Line Vacs доступны в четырех размерах от 1-1/2" до 3". Фотографии галереи обычно демонстрируют установки с санитарными фланцами и примеры применения в фармацевтике.

Технические характеристики

• Brand: EXAIR
• Материал: нержавеющая сталь Type 316 (Sanitary Flange Line Vac)
• Совместимость: ISO 2852 compatible (подходит к стандартным санитарным фланцам)
• Доступные размеры фланцев: 1-1/2", 2", 2-1/2", 3"
• Номера моделей на складе (Type 316 SS): 161150-316 (1.5"), 161200-316 (2"), 161250-316 (2.5"), 161300-316 (3")
• Типичное содержание набора: Sanitary Flange Line Vac, монтажный кронштейн, фильтросепаратор, регулятор давления (с муфтой)
• Работа: приводится в действие сжатым воздухом, без движущихся частей; регулятор контролирует подачу материала
• Характеристики при 80 PSIG (5.5 BAR): смотрите значения по моделям для расхода воздуха и вакуума выше
• Размеры входа воздуха по моделям: 3/8" NPT (мелкие модели) и 1/2" NPT (самая крупная)
• Температурные допуски: модели Type 316 ≈ 400°F (204°C); высокотемпературные модели до 900°F (482°C)
• Применения: загрузка бункеров, натяжение волокон, транспортировка материалов, удаление отходов/обрезков, удаление стружки, перенос деталей, операции заполнения
• SKU, показанный на странице: P161150
