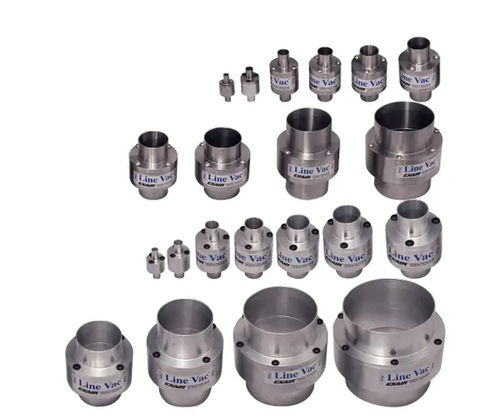

Эжектор с трубкой вентури для гибкого шланга Model 6080

для конвейерадля пневматической транспортировкис низким уровнем шума

Обзор Line Vac™ — это инфильный конвейер, приводимый в действие сжатым воздухом и подключаемый к стандартному шлангу для транспортировки сыпучих материалов на большие расстояния. Диаметры подходят для шлангов 3/8"–5" (10 мм–127 мм). Скорость подачи материала регулируется регулятором давления. Доступны опционные крепления. Отсутствие движущихся частей и электричества обеспечивает минимальное обслуживание. Материалы: алюминий, нержавеющая сталь Type 303, Type 316 и закалённый сплав.

Применения

• Загрузка бункеров
• Натяжение волокна
• Передача материалов
• Удаление отходов / обрезков
• Удаление стружки
• Перемещение деталей
• Операции по наполнению

Преимущества

• Компактная конструкция
• Низкий уровень шума
• Нет движущихся частей (минимальное обслуживание)
• Подходит для стандартных шлангов или труб
• Доступен в алюминии, нержавеющей стали или закалённом сплаве
• Высокая пропускная способность

Материалы Алюминий — экономичный выбор для общего назначения. Макс. температура: 250°F (121°C). Стандартные модели из нержавеющей стали (Type 303) обеспечивают хорошую коррозионную стойкость и подходят для пищевой отрасли, абразивных или коррозионных сред. Макс. температура: 800°F (426°C). Type 316 обеспечивает превосходную коррозионную стойкость для критических применений, включая некоторые пищевые и фармацевтические продукты. Макс. температура: 1000°F (538°C).

Модели Line Vac доступны поштучно и в комплектах. Наборы Line Vac включают Line Vac, монтажный кронштейн, фильтр-сепаратор и регулятор давления с муфтой. Классы прочности: легкий, стандартный и heavy/ultra duty. Конфигурации для шлангов или труб с резьбой NPT.

Аксессуары

• Прозрачный ПВХ транспортный шланг различных внутреннних диаметров (3/8" / 10 мм до 3" / 76 мм), длины до 50' (15.2 м)
• Монтажные кронштейны для 3/8" (10 мм) — 5" (127 мм)
• Фильтр-сепаратор и регулятор давления (включены в комплекты)
• Крышки для барабанов (мелкая сетка, нетканый материал) для 30 или 55 галлонов; включает хомуты и пружинную ременную пряжку

Сравнение моделей (Материал / Температурный режим / Коррозионная стойкость)

• Aluminum Line Vac — Температура: 275°F (135°C) — Коррозионная стойкость: Низкая
• Stainless Steel Line Vac (Type 303) — Температура: 400°F (204°C) — Коррозионная стойкость: Хорошая
• Stainless Steel Line Vac (Type 316) — Температура: 400°F (204°C) — Коррозионная стойкость: Отличная
• Stainless Steel Flanged Line Vac (Type 316) — Температура: 400°F (204°C) — Коррозионная стойкость: Отличная
• High Temperature Stainless Steel Line Vac (Type 303) — Температура: 900°F (482°C) — Коррозионная стойкость: Хорошая
• High Temperature Stainless Steel Line Vac (Type 316) — Температура: 900°F (482°C) — Коррозионная стойкость: Отличная
• Heavy Duty Line Vac (Hardened Alloy) — Температура: 400°F (204°C) — Коррозионная стойкость: Хорошая
• Ultra Duty Line Vac (Hardened Alloy) — Температура: 400°F (204°C) — Коррозионная стойкость: Хорошая

Производительность Line Vac (80 PSIG / 5.5 BAR) — выбранные позиции

• 6058, 6058-316, HT6058, HT6058-316, 6078 — Расход воздуха: 5.60 SCFM (158 SLPM) — Вакуум: -120" H2O (-29.9 kPa)
• 6059, 6059-316, HT6059, HT6059-316, 6079 — Расход воздуха: 7.00 SCFM (198 SLPM) — Вакуум: -100" H2O (-24.9 kPa)
• 6060, 6060-316, HT6060, HT6060-316, 6080 — Расход воздуха: 10.70 SCFM (303 SLPM) — Вакуум: -72" H2O (-18 kPa)
• 6061, 6061-316, HT6061, HT6061-316, 6081 — Расход воздуха: 14.70 SCFM (416 SLPM) — Вакуум: -42" H2O (-11 kPa)
• 6062, 6062-316, HT6062, HT6062-316, 6082 — Расход воздуха: 25.90 SCFM (733 SLPM) — Вакуум: -42" H2O (-11 kPa)

Принцип работы Сжатый воздух проходит во входную кольцевую камеру и через направленные сопла врезается в горловину. Эти струи создают разрежение на впуске, втягивают материал и ускоряют его через устройство для транспортировки на большие вертикальные или горизонтальные расстояния.

Технические характеристики

• Серия / Модель: Line Vac™
• Пример SKU на этой странице: P6060 (сконфигурированный продукт соответствует семейства моделей, включающего 6060)
• Подходит для I.D. шланга: 3/8" — 5" (10 мм — 127 мм)
• Пример: модель 6060 подходит для шланга 3/4" (19 мм)
• Вход воздуха (пример 6060): 1/4" FNPT
• Доступные материалы: алюминий; нержавеющая сталь Type 303; нержавеющая сталь Type 316; закалённый сплав (heavy/ultra duty)
• Температурные диапазоны: Алюминий до 250°F (121°C); Type 303 до 800°F (426°C); Type 316 до 1000°F (538°C)
• Работа: сжатый воздух, без движущихся частей, поток регулируется регулятором
• Типичные применения: загрузка бункеров, натяжение волокон, транспортировка материалов, удаление отходов, удаление стружки, перенос деталей, операции заполнения
• Аксессуары: прозрачный ПВХ шланг (несколько I.D.), монтажные кронштейны, фильтр-сепаратор, регулятор давления, крышки для барабанов
• Пример производительности (6060 при 80 PSIG / 5.5 BAR): Расход воздуха 10.70 SCFM (303 SLPM), Вакуум ≈ -72" H2O (≈ -18 kPa)
• Варианты упаковки: отдельный Line Vac или Line Vac Kits (включают кронштейн, фильтр-сепаратор и регулятор давления с муфтой)
