Форсунка с плоской струей Model 1122SS-9318 Super

воздушнаядля очисткидля охлаждения

Обзор

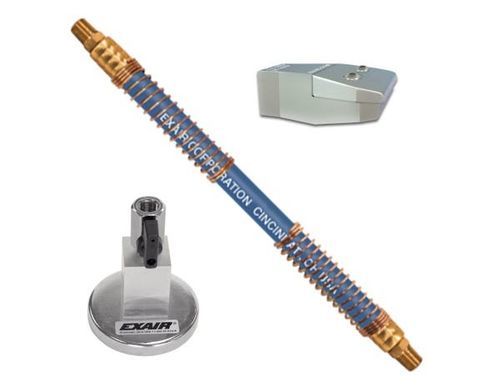

2" Плоское Super Air сопло EXAIR является 2" широкой версией высокоэффективного 1" Плоского Super Air сопла. Патентованная конструкция (U.S. Pat 5402938) использует специальную прокладку (shim) для сохранения критического положения элементов, создавая широкий, мощный поток ламинарного воздуха высокой скорости при минимальном потреблении воздуха и уровне шума. Силу и расход можно увеличить или уменьшить, установив другую прокладку. Конфигурация, показанная на этой странице, включает гибкий шланг Stay Set от EXAIR для частого перемещения и магнитную базу с одной или двумя выходами для надежного крепления к металлическому оборудованию. 2" Плоское Super Air сопло доступно в вариантах из цинково‑алюминиевого сплава или нержавеющей стали типа 316.

Применения

• Очистка деталей
• Удаление стружки
• Выдув жидкостей
• Охлаждение деталей
• Транспортировка материалов
• Выгрузка деталей
• Транспорт волокон
• Воздушная поддержка

Преимущества

• Снижение затрат на сжатый воздух
• Типичное среднее снижение шума на 10 dBA
• Экономия сжатого воздуха
• Улучшенная эффективность продувки
• Компактность
• Повышенная безопасность
• Соответствует требованиям OSHA по уровню шума
• Соответствует требованиям OSHA по давлению
• Увеличение производительности

Материалы

• Цинково‑алюминиевый сплав - для общих применений. Макс. темп. 250°F (121°C).
• Нержавеющая сталь Тип 316 - для высоких температур, агрессивных сред и механического износа. Макс. темп. 1000°F (538°C).

Аксессуары

• Наборы прокладок (Shim Sets) - включают .005" (0.13 mm), .010" (0.25 mm) и .020" (0.51 mm) для регулировки силы и расхода.
• Поворотные фитинги (Swivel Fittings) - обеспечивают регулировку наведения (25° от центральной оси в каждую сторону, 50° в сумме). Доступны из нержавеющей стали Тип 303 или 316.
• Stay Set шланг и магнитная база - гибкий шланг для перемещения и магнитная база с одной или двумя выходами для крепления к металлическому оборудованию.

Характеристики (измерены при 80 PSIG / 5.5 BAR с установленной прокладкой .015" (0.38 mm))
Model | SCFM | SLPM | Force (oz) | Force (g) | Sound Level (dBA)
1122 / 1122SS | 21.8 | 622 | 22 oz | 624 g | 77 dBA

Примечания: Сила измерена на расстоянии 12" (305 mm) от цели. Уровень шума измерен на 3' (914 mm).

Принцип работы
Сжатый воздух проходит через вход в камеру плenum и направляется в точное прорезное сопло. Когда первичный поток выходит из тонкого прорезного сопла, он следует по плоской поверхности, которая направляет поток в прямую, равномерную «пленку» воздуха по всей длине сопла. Окружающий воздух втягивается в первичный поток в типичном соотношении 40:1, что максимизирует силу и объем при минимизации потерь скорости и шума, создавая ламинарную, ударную плоскую струю воздуха.

Габариты и схема потока
Профиль сопла шириной 2" с тонким прорезным отверстием, создающим равномерную плоскую струю воздуха по всей ширине 2"; чертежи изделия и размерные изображения предоставлены производителем для справки.

Характеристики / Технические спецификации

• Коммерческое наименование: 2" Flat Super Air Nozzle™
• Модель / SKU, показанная на странице: P1122-9306
• ID продукта EXAIR: 3766
• Доступные варианты материалов: Цинково‑алюминиевый сплав; Нержавеющая сталь Тип 316
• Максимальная температура (цинково‑алюминиевый сплав): 250°F (121°C)
• Максимальная температура (Тип 316 SS): 1000°F (538°C)
• Потребление воздуха (типичное при 80 PSIG / 5.5 BAR): 21.8 SCFM (622 SLPM)
• Сила (измерена на 12" / 305 mm): 22 oz (624 g)
• Уровень звука (измерен на 3' / 914 mm): 77 dBA
• Размеры шима в комплекте/доступные: .005" (0.13 mm), .010" (0.25 mm), .020" (0.51 mm); примерные данные указаны при установленной прокладке .015" (0.38 mm)
• Включенные аксессуары в этой конфигурации: Гибкий Stay Set шланг; Магнитная база с одной или двумя выходами
• Патент: U.S. Pat 5402938
• Типичное соотношение подсоса: 40:1 (окружающий воздух : первичный поток)
• Цена (страница): 287.80 USD (без налога)
