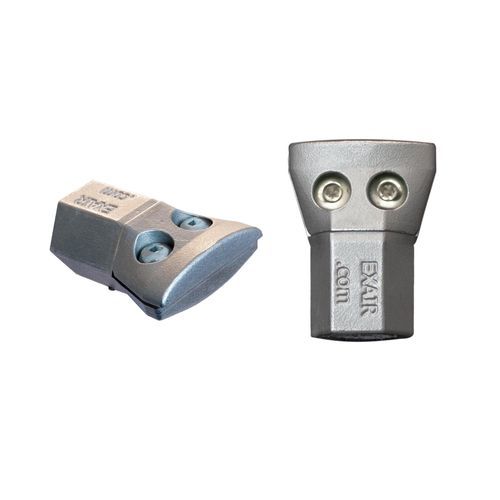

Форсунка с плоской струей Model HP1126 Super

воздушнаядля очисткидля охлаждения

Обзор
1‑дюймовое плоское сверхмощное воздушное сопло High Power Flat Super Air Nozzle™ от EXAIR формирует плоский воздушный поток шириной 1 inch (25 mm) с силой продува 1 фунт. Патентованная конструкция максимизирует вовлечённый окружающий воздух и снижает уровень шума. Силу и расход можно изменять заменой шайб (shim). Доступно в сплаве цинк‑алюминий или в нержавеющей стали Type 316.

Применения

• Очистка деталей
• Удаление стружки
• Удаление жидкости продувом
• Охлаждение деталей
• Транспортировка материалов
• Выброс деталей
• Транспортировка волокон
• Поддержка воздухом

Преимущества

• Мощный, ламинарный воздушный поток
• Патентованная конструкция шайбы для регулировки потока
• Очень тихая работа
• Низкое потребление сжатого воздуха
• Соответствует требованиям OSHA по шуму и давлению
• Доступно в сплаве цинк‑алюминий или Type 316 нержавеющей стали

Материалы

• Сплав цинк‑алюминий – универсальные применения; макс. темп. 250°F (121°C).
• Type 316 нержавеющая сталь – для высоких температур, коррозионных сред и механического износа; макс. темп. 1000°F (538°C).

Аксессуары

• Наборы шайб – набор HP1136SS содержит шайбы 0.020" (0,51 mm) и 0.030" (0,76 mm); по умолчанию установлена шайба 0.025" (0,64 mm).
• Гибкий Stay Set шланг – гибкие позиционируемые шланги, удобны при частом перенастроении; сохраняют заданное положение.
• Поворотные фитинги – позволяют регулировать направление на ±25° от центральной оси; доступны в Type 303 или 316 нержавеющей стали.
• Магнитные основания – обеспечивают частое перемещение и надёжное крепление в горизонтальном или вертикальном положении; включают запорный клапан для регулировки силы и расхода.

Принцип работы Flat Super Air Nozzle
Сжатый воздух поступает в плёнум сопла и направляется через точное щелевое отверстие. Основной поток следует по плоской поверхности, формируя равномерный лист воздуха вдоль длины сопла. Окружающий воздух вовлекается в основной поток примерно в соотношении 40:1, обеспечивая определённый ламинарный слой воздуха с высокой силой и минимальным сдвигом.

Производительность
Производительность 1‑дюймового High Power Flat Super Air Nozzle
Модель | SCFM | SLPM | Сила (lbs) | Сила (g) | dBA
HP1126 / HP1126SS | 17.5 | 495 | 1 | 454 | 82
* Сила измерена на расстоянии 12 inch (305 mm) от цели.
* Уровень звука измерен на 3 ft (914 mm).
* Все измерения при 80 PSIG (5.5 BAR).
* Установлена шайба 0.025" (0,64 mm).

Технические характеристики

• Бренд: EXAIR
• Коммерческое название модели: HP1126
• Артикул / внутренний код: PHP1126
• Тип изделия: 1 inch High Power Flat Super Air Nozzle™
• Ширина воздушного потока: 1 inch (25 mm)
• Сила продува: 1 lb (454 g) измерена на 12 inch (305 mm)
• Потребление воздуха (при 80 PSIG / 5.5 BAR): 17.5 SCFM (495 SLPM)
• Уровень шума: 82 dBA (измерено на 3 ft / 914 mm)
• Коэффициент вовлечения: примерно 40:1
• Стандартная шайба: 0.025" (0,64 mm); опциональные шайбы: 0.020" (0,51 mm) и 0.030" (0,76 mm)
• Доступные материалы: сплав цинк‑алюминий (макс. 250°F / 121°C) и Type 316 нержавеющая сталь (макс. 1000°F / 538°C)
• Типичные применения: очистка деталей, удаление стружки, удаление жидкости продувом, охлаждение деталей, транспортировка, выброс деталей, транспортировка волокон, поддержка воздухом
