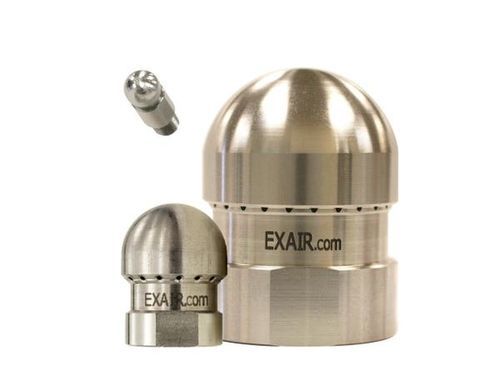

Форсунка для обратной продувки Model 1008SS

воздушнаядля очисткидля охлаждения

Обзор
Воздушные насадки обратного выдува предназначены для очистки внутренней поверхности труб, шлангов или каналов, создавая кольцевой 360° поток воздуха, направленный назад к входу. Они удаляют охлаждающую жидкость, стружку и другие загрязнения, возникающие при обработке, не загоняя стружку глубже в деталь. Подходят для внутренних диаметров от 1/4" (6,3 мм) до 16" (406 мм). Рекомендуется использовать средства индивидуальной защиты, так как поток воздуха направлен в сторону оператора.

Применения

• Очистка деталей
• Удаление стружки
• Удаление жидкости
• Охлаждение деталей
• Транспорт материалов
• Выгрузка деталей
• Транспорт волокон
• Воздушная поддержка

Преимущества

• Снижение расхода сжатого воздуха по сравнению с открытыми трубами
• Среднее снижение шума примерно на 10 dBA (в зависимости от модели)
• Улучшенная эффективность продувки при меньшем расходе
• Компактная конструкция, простота установки
• Повышенная безопасность оператора по сравнению с прямой продувкой
• Соответствует требованиям OSHA по давлению в «мертвом конце» и по шуму, где применимо
• Способствует повышению производительности

Материалы
Нержавеющая сталь типа 316 — подходит для высоких температур, коррозионных сред и механического износа. Максимальная температура: 1000°F (538°C).

Аксессуары
Защитные экраны от стружки

• Модель 901650 — для удлинителей M4 x 0,5 (защищает оператора от летающих частиц)
• Модель 901222 — для удлинителей 1/4 NPT

Алюминиевые удлинительные трубки
Удлинители обеспечивают доступ для очистки внутренней поверхности труб, шлангов или каналов; доступны длины до 72" (1829 мм). Примеры моделей:

• 9492 — 6" (152 мм) алюминий, M4 x 0,5
• 9493 — 12" (305 мм) алюминий, M4 x 0,5
• 9495 — 24" (610 мм) алюминий, M4 x 0,5
• 9497 — 36" (914 мм) алюминий, M4 x 0,5
• 9188 — 12" (305 мм) алюминий, 1/4 NPT
• 9194 — 72" (1829 мм) алюминий, 1/4 NPT
• 900353 — 12" (305 мм) алюминий, 1" NPT

Характеристики (примерные модели)

• 1004SS — 4,5 SCFM (127 SLPM), 75 dBA — для внутренних диаметров 1/4"–1" (6,3–25,4 мм)
• 1006SS — 22 SCFM (622 SLPM), 80 dBA — для внутренних диаметров 7/8"–4" (22–102 мм)
• 1008SS — 57 SCFM (1.614 SLPM), 89 dBA — для внутренних диаметров 2"–16" (51–406 мм)

Принцип работы (кратко)
Насадки используют эффект Коанда для усиления потока сжатого воздуха в ~25 раз и более. Воздух выходит из кольцевого ряда сопел под углом, формируя конус высокоскоростного потока, направленного к входу. В результате получается высокобьёмный, высокоскоростной поток воздуха при минимальном расходе и соблюдении требований OSHA по давлению в «мертвом конце».

Технические характеристики

• SKU (пример на странице): P1006SS
• Доступная серия моделей: 1004SS, 1006SS, 1008SS
• Материал: Нержавеющая сталь тип 316
• Максимальная температура: 1000°F (538°C)
• Рекомендуемые СИЗ: Требуются при эксплуатации (поток воздуха направлен к оператору)
• Производительность (напр. 1006SS): 22 SCFM (622 SLPM), 80 dBA, для 7/8"–4" (22–102 мм) ID
• Аксессуары: защитные экраны от стружки (901650, 901222), алюминиевые удлинительные трубки (несколько длин до 72")
• Принцип работы: Эффект Коанда — высокая амплификация сжатого воздуха для потока высокого объёма/высокой скорости при низком расходе
