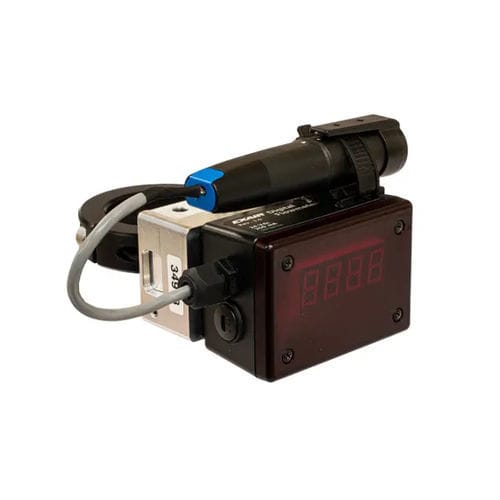

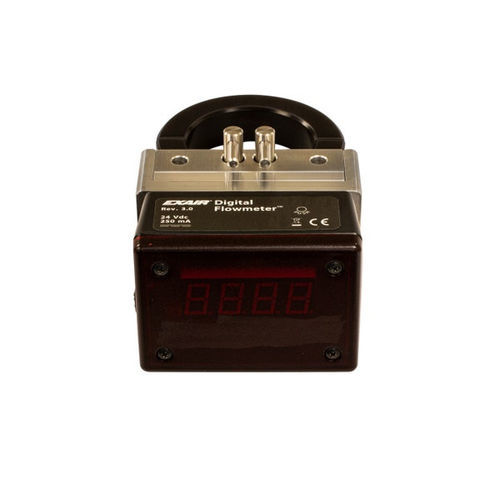

Цифровой расходомер Model H9096 HotTap

объемныйдля сжатого воздухаDN50 - 2"

Описание
Hot Tap Digital Flowmeter™ позволяет устанавливать прибор под давлением без изоляции или разрядки трубопровода. Встроены две клапанные точки для ввода зондов и глушитель для сбора стружки от сверления. Цифровой дисплей показывает мгновенный расход сжатого воздуха, что помогает выявлять утечки и неэффективное оборудование. Не требует резки, сварки, настроек или калибровки. Товар не на складе; отгрузка 3–5 дней. По моделям NEMA 4 обращаться на завод.

Преимущества

• Установка под давлением — не требует остановки системы
• Отсутствие движущихся частей — снижение обслуживания
• Доступны суммирующий удалённый дисплей и USB-регистратор данных
• Опционально доступен последовательный выход RS-485
• Чувствителен на низких расходах
• Не требует калибровки или настройки на месте
• В комплекте все компоненты для установки
• Модели для труб Schedule 40: чугун 2–8 in и медь 2–6 in

Модели

• H9095–H90101: для труб Sch. 40 чугун 2–8 in
• H9095CU–H90100CU: для медных труб 2–6 in
• Для всех моделей возможно указать отображение в метрических или английских единицах

Аксессуары

• USB-регистратор данных — модель 9147 подключается напрямую к расходомеру; интервал записи настраивается; данные доступны в прилагаемом ПО или экспортируются в таблицу
• Суммирующий удалённый дисплей — удалённый просмотр текущего расхода, потребления за последние 24 часа и суммарного значения
• Блокирующее кольцо — требуется для снятия или перемещения расходомера

Габариты и диапазон расхода (труба Schedule 40)
Model | Pipe Size | A (in) | A (mm) | Flow Range
H9095 | 2 in | 6.43 | 163 | 6–600 SCFM (10.2–1020 m3/hr)
H9096 | 2-1/2 in | 7.20 | 183 | 8–800 SCFM (13.6–1359 m3/hr)
H9097 | 3 in | 7.82 | 199 | 12–1200 SCFM
H9098 | 4 in | 8.82 | 224 | 20–2000 SCFM
H90100 | 6 in | 10.95 | 278 | 50–5000 SCFM
H90101 | 8 in | 12.95 | 329 | 100–6000 SCFM

Габариты и диапазон расхода (медная труба)
Model | Pipe Size | A (in) | A (mm) | Flow Range
H9095CU | 2 in | 6.18 | 157 | 6–600 SCFM (10.2–1020 m3/hr)
H9096CU | 2-1/2 in | 6.95 | 177 | 8–800 SCFM (13.6–1359 m3/hr)
H9097CU | 3 in | 7.45 | 189 | 10–1000 SCFM (17–1699 m3/hr)
H9098CU | 4 in | 8.45 | 215 | 20–2000 SCFM (34–3398 m3/hr)
H90100CU | 6 in | 10.45 | 265 | 40–4000 SCFM (68–6796 m3/hr)

Технические характеристики

• Точность: 5% от показания плюс 1% диапазона для расходов от 10% до 100% указанного диапазона при температурах воздуха от 20° до 120°F
• Рабочее давление: максимум 130 PSIG на Sch. 40 чугунных трубах (для других материалов или более высокого давления — консультируйтесь с производителем)
• Питание: 250 mA при 24 VDC
• Выходное сопротивление: максимум 600 Ω
• Материалы, контактирующие с рабочей средой: нержавеющая сталь, золото, термоэпоксид, Viton, PTFE, алюминий
• Материал кольца: алюминий
• Дисплей: 4‑значный LED
• Время отклика: 1 секунда до 63% изменения при расходах выше 30% диапазона
• Соответствие: CE и RoHS
• Примечание: Только для использования с сжатым воздухом и азотом
