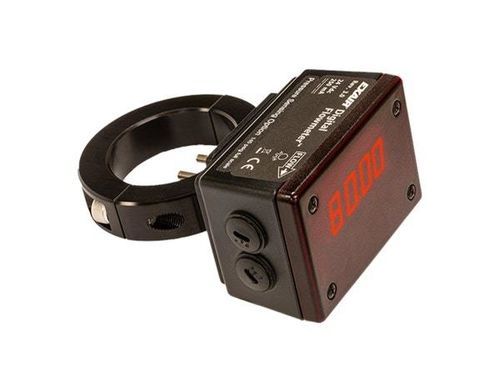

Расходомер с датчиком давления Model P9097CU

объемныйдля азотадля сжатого воздуха

Обзор
Цифровой расходомер с контролем давления™ от EXAIR измеряет давление внутри трубопровода и расход сжатого воздуха (SCFM или m3/hr) с опциональной записью данных. Устройство монтируется постоянно или временно на трубопроводе сжатого воздуха без резки, сварки, регулировок или калибровки. Для большинства моделей доступны запорные кольца для снятия прибора. Доступны модели для труб Schedule 40 из чугуна/стали 2"–8", алюминиевых труб 50–101 мм и медных труб Type L 2"–4". Обычная отгрузка 3–5 дней; по исполнению NEMA 4 — обращаться на завод.

Преимущества

• Установка без резки и сварки
• Опциональные суммирующий удалённый дисплей и USB-регистратор данных
• Быстрое переключение между показаниями давления, SCFM и m3/hr
• Можно указать отображение в давлении, метрических или английских единицах для всех моделей
• Отсутствуют подвижные части; чувствителен при малых расходах
• Не требует калибровки или настройки
• В комплекте все компоненты для установки
• Модели доступны для 2"–8" Sch.40 труб, 25–101 мм алюминия и 2"–4" меди

Модели

• Серии P9095–P90101 для труб Schedule 40 2"–8"
• Серии P91050–P91101 для алюминиевых труб 50–101 мм
• Серии P9095CU–P9097CU для медных труб Type L 2"–4"
• Отображение в давлении, метрических или английских единицах для всех размеров по запросу
• Модели доступны с направляющей для сверления или без неё

Аксессуары

• USB-регистратор данных — Модель 9147: подключается непосредственно к расходомеру; частота записи настраивается от 1 с до 12 ч; данные читаются с помощью прилагаемого ПО или импортируются в таблицу
• Суммирующий удалённый дисплей — позволяет удалённо просматривать данные: текущий расход, расход за предыдущие 24 часа и общий накопленный расход
• Набор шаблонов для сверления — обеспечивает точное позиционирование отверстий для зондов
• Запорное кольцо — необходимо при снятии или перемещении расходомера

Размеры и диапазон расхода – Schedule 40 (чугун/сталь)
Series: P9095 | Pipe Size: 2" | in: 5.34 | mm: 136 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096 | Pipe Size: 2 1/2" | in: 6.09 | mm: 155 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097 | Pipe Size: 3" | in: 6.71 | mm: 171 | Flow Range: 12-1200 SCFM
Series: P9098 | Pipe Size: 4" | in: 7.71 | mm: 196 | Flow Range: 20-2000 SCFM
Series: P9099 | Pipe Size: 5" | in: 8.84 | mm: 224 | Flow Range: 30-3000 SCFM (51-5100 m3/hr)
Series: P90100 | Pipe Size: 6" | in: 9.84 | mm: 250 | Flow Range: 50-5000 SCFM
Series: P90101 | Pipe Size: 8" | in: 11.84 | mm: 301 | Flow Range: 100-6000 SCFM

Размеры и диапазон расхода – Медные трубы Type L
Series: P9095CU | Pipe Size: 2" | in: 5.09 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096CU | Pipe Size: 2 1/2" | in: 5.84 | mm: 148 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097CU | Pipe Size: 3" | in: 6.34 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)

Размеры и диапазон расхода – Алюминиевые трубы
Series: P91050 | Pipe Size: 50mm | in: 5.1 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P91063 | Pipe Size: 63mm | in: 5.6 | mm: 142 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P91076 | Pipe Size: 76mm | in: 6.3 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)
Series: P91101 | Pipe Size: 101mm | in: 7.3 | mm: 186 | Flow Range: 20-2000 SCFM (34-3398 m3/hr)

Технические характеристики

• Точность: PRESSURE: ±2 PSIG максимум (± PSIG при 68°F)
• Рабочее давление: 200 PSIG максимум для Sch. 40 железных труб и для Type L медных труб меньше 3"; для других материалов и повышенных давлений обращаться в EXAIR
• Питание: 250 mA при 24 VDC
• Выходное сопротивление: максимум 600 Ом
• Смачиваемые материалы: нержавеющая сталь, золото, термический эпоксид и Viton
• Материал кольца: алюминий
• Индикатор: 4-значный LED-дисплей
• Время отклика: 1 секунда до 63% изменения при расходах выше 30% диапазона
• Диапазон давления: 0–145 PSIG рабочий диапазон; 200 PSIG максимум; 145 PSIG полная шкала mA выхода
• Соответствие: CE и RoHS
• Примечание: Использовать только с сжатым воздухом и азотом
