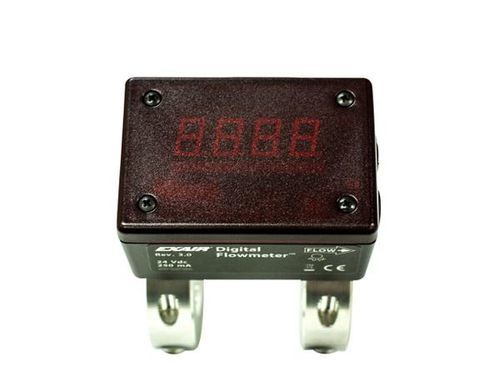

Цифровой расходомер Model 9095

время перехода ультразвуковой волныобъемныйдля сжатого воздуха

Описание
Digital Flowmeter™ от EXAIR — это бесконтактный цифровой расходомер с опцией регистрации данных для контроля расхода сжатого воздуха. Яркий цифровой дисплей показывает мгновенный расход в SCFM или м3/ч, позволяя выявлять утечки и неэффективное потребление без резки или сварки труб. Предназначен для постоянного или временного монтажа; при необходимости снятия доступны блокирующие кольца. Подходит для труб Schedule 40 из чугуна (1/2"–8"), алюминиевых труб 25–101 мм и медных труб до 4". Для исполнения NEMA 4 и специальных материалов обратитесь в EXAIR.

Преимущества

• Быстрый монтаж — без резки, сварки, калибровки и остановки потока
• Опциональные суммирующий удалённый дисплей и USB-регистратор для записи и удалённого просмотра данных
• Отсутствие движущихся частей — низкое обслуживание
• Чувствителен при малых расходах
• В комплекте все компоненты для установки
• Широкий диапазон размеров (чугун, медь, алюминий)

Модели

• Доступны для труб Schedule 40 из чугуна от 1/2" до 8"
• Доступны для медных труб от 3/4" до 4"
• Доступны для алюминиевых труб диаметром 25 мм до 101 мм
• Для всех моделей можно указать отображение в метрических или английских единицах
• Модели доступны с направляющими для сверления или без них

Аксессуары

• USB-регистратор данных (модель 9147): подключается непосредственно к Digital Flowmeter; настраиваемая частота записи от 1 раза в секунду до 1 раза в 12 часов; данные читаются с помощью поставляемого ПО или экспортируются в таблицу.
• Суммирующий удалённый дисплей: удалённый просмотр текущего расхода, использования за последние 24 часа и суммарного накопленного расхода.
• Набор направляющих для сверления: обеспечивает точное позиционирование отверстий для зондов на трубе.
• Блокирующее кольцо: необходимо при снятии или перемещении расходомера.

Размеры и диапазон расхода - Малый Digital Flowmeter
Series 9090 | Размер трубы 1/2" | A in 3.31 | A mm 84 | Диапазон 1–100 SCFM (1.7–170 м3/ч)
Series 9091 | Размер трубы 3/4" | A in 3.49 | A mm 89 | Диапазон 1–150 SCFM (1.7–255 м3/ч)
Series 9092 | Размер трубы 1" | A in 3.87 | A mm 98 | Диапазон 2–200 SCFM (3.4–340 м3/ч)
Series 9093 | Размер трубы 1 1/4" | A in 4.24 | A mm 108 | Диапазон 4–400 SCFM (6.8–680 м3/ч)
Series 9094 | Размер трубы 1 1/2" | A in 4.62 | A mm 117 | Диапазон 4–400 SCFM (6.8–680 м3/ч)
Series 9091CU | Размер трубы 3/4" | A in 3.49 | A mm 89 | Диапазон 1–150 SCFM (1.7–255 м3/ч)
Series 9092CU | Размер трубы 1" | A in 3.68 | A mm 93 | Диапазон 2–200 SCFM (3.4–340 м3/ч)
Series 9093CU | Размер трубы 1 1/4" | A in 3.87 | A mm 98 | Диапазон 2–200 SCFM (3.4–340 м3/ч)
Series 9094CU | Размер трубы 1 1/2" | A in 4.24 | A mm 108 | Диапазон 4–400 SCFM (6.8–680 м3/ч)
Series 91025 | Размер трубы 25 мм | A in 3.49 | A mm 89 | Диапазон 2–200 SCFM (3.4–340 м3/ч)
Series 91040 | Размер трубы 40 мм | A in 4.24 | A mm 108 | Диапазон 4–400 SCFM (6.8–680 м3/ч)

Размеры и диапазон расхода - Большой Digital Flowmeter
Series 9095 | Размер трубы 2" | A in 5.34 | A mm 136 | Диапазон 6–600 SCFM (10.2–1020 м3/ч)
Series 9096 | Размер трубы 2 1/2" | A in 6.09 | A mm 155 | Диапазон 8–800 SCFM (13.6–1359 м3/ч)
Series 9097 | Размер трубы 3" | A in 6.71 | A mm 171 | Диапазон 12–1200 SCFM
Series 9098 | Размер трубы 4" | A in 7.71 | A mm 196 | Диапазон 20–2000 SCFM
Series 9099 | Размер трубы 5" | A in 8.84 | A mm 224 | Диапазон 30–3000 SCFM (51–5100 м3/ч)
Series 90100 | Размер трубы 6" | A in 9.84 | A mm 250 | Диапазон 50–5000 SCFM
Series 90101 | Размер трубы 8" | A in 11.84 | A mm 301 | Диапазон 100–6000 SCFM
Series 9095CU | Размер трубы 2" | A in 5.09 | A mm 129 | Диапазон 6–600 SCFM (10.2–1020 м3/ч)
Series 9096CU | Размер трубы 2 1/2" | A in 5.84 | A mm 148 | Диапазон 8–800 SCFM (13.6–1359 м3/ч)
Series 9097CU | Размер трубы 3" | A in 6.34 | A mm 161 | Диапазон 10–1000 SCFM (17–1699 м3/ч)
Series 9098CU | Размер трубы 4" | A in 7.34 | A mm 186 | Диапазон 20–2000 SCFM (34–3398 м3/ч)
Series 91050 | Размер трубы 50 мм | A in 5.1 | A mm 129 | Диапазон 6–600 SCFM (10.2–1020 м3/ч)
Series 91063 | Размер трубы 63 мм | A in 5.6 | A mm 142 | Диапазон 8–800 SCFM (13.6–1359 м3/ч)
Series 91076 | Размер трубы 76 мм | A in 6.3 | A mm 161 | Диапазон 10–1000 SCFM (17–1699 м3/ч)
Series 91101 | Размер трубы 101 мм | A in 7.3 | A mm 186 | Диапазон 20–2000 SCFM (34–3398 м3/ч)

Технические характеристики

• Точность: 5% от показания плюс 1% диапазона для расходов от 10% до 100% указанного диапазона при температуре воздуха от 20° до 120°F (ок. -7° до 49°C).
• Рабочее давление: максимум 200 PSIG для Sch. 40 чугунных труб и для медных труб Type L ниже 3"; для других материалов и более высоких давлений обращайтесь в EXAIR.
• Питающий ток: 250 mA при 24 VDC
• Выходное сопротивление: максимум 600 Ом
• Материалы, контактирующие со средой: нержавеющая сталь, золото, термический эпоксид и Viton
• Материал кольца: алюминий
• Дисплей: четырехзначный LED-дисплей
• Время отклика: 1 секунда до 63% изменения значения при расходах выше 30% диапазона
• Соответствие: CE и RoHS
• Примечание: Только для использования с чистым сжатым воздухом и азотом.
