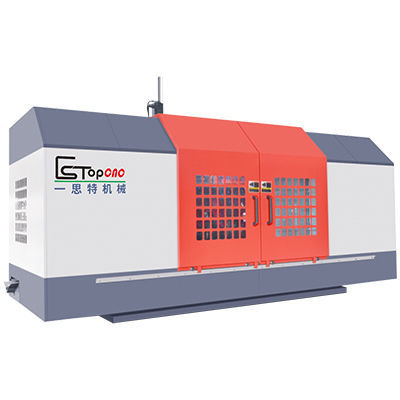

Обрабатывающий центр 3 оси HMC-1712NCгоризонтальныйс неподвижной стойкойBT 50
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- горизонтальный
- Структура
- с неподвижной стойкой
- Передний конец шпинделя
- BT 50
- Сопутствующие функции
- для фрезерования
- Применение
- для тяжелых работ, для крупногабаритных деталей
- Другие характеристики
- высокая мощность
- Ход Х
1 800 mm
(70,87 in)- Ход Y
1 200 mm
(47,24 in)- Ход Z
500 mm
(19,69 in)- Скорость вращения
МИН.: 0 rpm
(0 rad.min-1)МАКС.: 3 000 rpm
(18 850 rad.min-1)- Мощность
30 kW, 37 kW
(40,79 hp, 50,31 hp)- Грузоподъемность стола
8 t
(9 us ton)- Общий вес
23 t
(25,35 us ton)- Габаритная длина
4 950 mm
(194,9 in)- Габаритная ширина
3 900 mm
(153,5 in)- Общая высота
4 150 mm
(163,4 in)
Описание
Продукт
Горизонтальный обрабатывающий центр ET-1712-NC (коммерческое обозначение HMC-1712NC). Предназначен для горизонтального фрезерования и серийной обработки крупногабаритных деталей.
Обзор
Представленные модели: ET-1712-NC и ET-2214-NC. Производитель: ES-TOP CNC. Доступные варианты передачи шпинделя: ременной или зубчатый. Подходит для работ с высокой грузоподъемностью и крупными заготовками.
Технические характеристики (кратко)
Модель: ET-1712-NC | ET-2214-NC
Макс. ход (X/Y/Z оси) (мм): 1800/1200/500 | 2350/1400/650
Вертикальный ход стола (ось W) (мм): 500 | 650
Размер рабочего стола (Д×Ш) (мм): 1700×1100 | 2200×1400
Расстояние от центра шпинделя до стола (мм): 50-1250 | 50-1450
Размер вертикального хода стола (Д×В) (мм): 1840×900 | 2340×1100
Скорость подачи (мм/мин): X 10–7500 | 10–7500; Y 10–7500 | 10–7500; Z 10–4500 | 10–4500
Фрезерная головка / Шпиндель:
Диаметр шпинделя (мм): 220 (разделённый тип)
Мощность шпинделя (кВт): 30/37
Скорость шпинделя (об/мин): 0–3000 (ременной тип) / 0–1800 (зубчатый тип)
Конус шпинделя: BT-50
Примерная мощность привода осей (кВт): X 4 | 5; Y 4; Z 3
Общая мощность (около, кВт): 48 | 55
Макс. несущая нагрузка: 8 Ton | 12 Ton
Вес (около): 23 Ton ±5% | 26 Ton ±5%
Габариты (Д×Ш×В) (мм): 4950×3900×4150 | 6370×4400×3750
Опция: передача шпинделя — ременная или зубчатая
Теги / Ключевые слова
Горизонтальный обрабатывающий центр / HMC-1712NC / ET-1712-NC / BT-50 / 30 кВт / 37 кВт / большой стол / высокая грузоподъёмность
Технические характеристики
Горизонтальный обрабатывающий центр ET-1712-NC (коммерческое обозначение HMC-1712NC). Предназначен для горизонтального фрезерования и серийной обработки крупногабаритных деталей.
Обзор
Представленные модели: ET-1712-NC и ET-2214-NC. Производитель: ES-TOP CNC. Доступные варианты передачи шпинделя: ременной или зубчатый. Подходит для работ с высокой грузоподъемностью и крупными заготовками.
Технические характеристики (кратко)
Модель: ET-1712-NC | ET-2214-NC
Макс. ход (X/Y/Z оси) (мм): 1800/1200/500 | 2350/1400/650
Вертикальный ход стола (ось W) (мм): 500 | 650
Размер рабочего стола (Д×Ш) (мм): 1700×1100 | 2200×1400
Расстояние от центра шпинделя до стола (мм): 50-1250 | 50-1450
Размер вертикального хода стола (Д×В) (мм): 1840×900 | 2340×1100
Скорость подачи (мм/мин): X 10–7500 | 10–7500; Y 10–7500 | 10–7500; Z 10–4500 | 10–4500
Фрезерная головка / Шпиндель:
Диаметр шпинделя (мм): 220 (разделённый тип)
Мощность шпинделя (кВт): 30/37
Скорость шпинделя (об/мин): 0–3000 (ременной тип) / 0–1800 (зубчатый тип)
Конус шпинделя: BT-50
Примерная мощность привода осей (кВт): X 4 | 5; Y 4; Z 3
Общая мощность (около, кВт): 48 | 55
Макс. несущая нагрузка: 8 Ton | 12 Ton
Вес (около): 23 Ton ±5% | 26 Ton ±5%
Габариты (Д×Ш×В) (мм): 4950×3900×4150 | 6370×4400×3750
Опция: передача шпинделя — ременная или зубчатая
Теги / Ключевые слова
Горизонтальный обрабатывающий центр / HMC-1712NC / ET-1712-NC / BT-50 / 30 кВт / 37 кВт / большой стол / высокая грузоподъёмность
Технические характеристики
- Модель: ET-1712-NC (коммерческое обозначение HMC-1712NC)
- Макс. ход (X/Y/Z): 1800 / 1200 / 500 мм
- Вертикальный ход стола (ось W): 500 мм
- Размер стола (Д×Ш): 1700 × 1100 мм
- Центр шпинделя до стола: 50–1250 мм
- Размер вертикального хода стола (Д×В): 1840 × 900 мм
- Подачи X/Y/Z: X 10–7500 мм/мин, Y 10–7500 мм/мин, Z 10–4500 мм/мин
- Диаметр шпинделя: 220 мм (разделённый тип)
- Мощность шпинделя: 30/37 кВт
- Скорость шпинделя: 0–3000 об/мин (ременной тип) или 0–1800 об/мин (зубчатый тип)
- Конус шпинделя: BT-50
- Мощность привода осей (около): X 4 кВт, Y 4 кВт, Z 3 кВт
- Общая мощность (около): 48 кВт
- Макс. несущая нагрузка: 8 Ton
- Вес (около): 23 Ton ±5%
- Габариты (Д×Ш×В): 4950 × 3900 × 4150 мм
- Опциональная передача шпинделя: ременная или зубчатая
