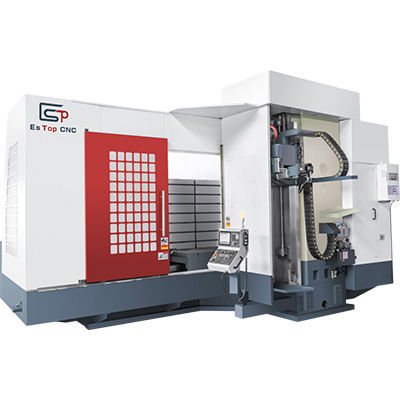

Обрабатывающий центр 3 оси HMC-2516NCгоризонтальныйBT 50для фрезерования
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- горизонтальный
- Передний конец шпинделя
- BT 50
- Сопутствующие функции
- для фрезерования
- Применение
- для высоких нагрузок
- Ход Х
2 500 mm
(98,43 in)- Ход Y
1 600 mm
(62,99 in)- Ход Z
550 mm
(21,65 in)- Скорость вращения
МАКС.: 3 000 rpm
(18 850 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)- Мощность
30 kW
(40,79 hp)- Максимальная высота заготовки
МАКС.: 1 600 mm
(63 in)МИН.: 0 mm
(0 in)- Грузоподъемность стола
12 000 kg
(26 455 lb)- Точность позиционирования
0,02 mm
(0,00079 in)- Повторяемость
0,015 mm
(0,00059 in)- Общий вес
32 000 kg
(70 547,92 lb)- Габаритная длина
7 500 mm
(295,3 in)- Габаритная ширина
4 800 mm
(189 in)- Общая высота
4 300 mm
(169,3 in)
Описание
Обзор продукта
ES-TOP HMC-2516NC — горизонтальный обрабатывающий центр, разработанный для чернового фрезерования и обработки крупногабаритных заготовок. Оснащён шпинделем BT50 мощностью 30 кВт, столом 2500 × 1400 мм и максимальной грузоподъёмностью 12 000 кг, подходит для промышленных применений.
Технические характеристики (кратко)
Основная комплектация станка
Стандартные аксессуары / элементы
Подробные спецификации
ES-TOP HMC-2516NC — горизонтальный обрабатывающий центр, разработанный для чернового фрезерования и обработки крупногабаритных заготовок. Оснащён шпинделем BT50 мощностью 30 кВт, столом 2500 × 1400 мм и максимальной грузоподъёмностью 12 000 кг, подходит для промышленных применений.
Технические характеристики (кратко)
- Модель: HMC-2516NC
- Ходы по трём осям (X/Y/Z): 2500 / 1600 / 550 мм
- Расстояние от центра шпинделя до направляющей колонны: 0–1600 мм
- Производительность по металлу: 800 cm³/min
- Размер стола: 2500 × 1400 мм
- Максимальная грузоподъёмность: 12 000 кг
- Частота вращения шпинделя: 0–3000 об/мин
- Конус шпинделя: BT50-φ220
- Двигатель шпинделя: 30 кВт
- Система управления: Mitsubishi M80
Основная комплектация станка
- Одна единица Горизонтального обрабатывающего центра (модель HMC-2516NC) с контроллером Mitsubishi M80
Стандартные аксессуары / элементы
- Ручной блок управления — 1 шт.
- Система автоматической смазки — 1 шт.
- Светодиодная сигнальная лампа — 1 шт.
- Устройство продувки шпинделя — 1 шт.
- Защитная воздушная занавесь — 1 шт.
- Фонарик — 1 шт.
- Прилагаемые аксессуары — 1 комплект
- Прилагаемое техническое соглашение — 1 комплект
Подробные спецификации
- Модель: HMC-2516NC
- Ходы по трём осям (X/Y/Z): 2500 мм / 1600 мм / 550 мм
- Расстояние от центра шпинделя до направляющей колонны: 0–1600 мм
- Производительность по металлу: 800 cm³/min
- Размер стола: 2500 × 1400 мм
- Максимальная грузоподъёмность: 12 000 кг
- Частота вращения шпинделя: 0–3000 об/мин
- Конус шпинделя: BT50-φ220
- Двигатель шпинделя: 30 кВт
- Быстрая подача (X/Y/Z): 6 / 6 / 6 м/мин
- Быстрая подача при резании (X/Y/Z): 5 / 5 / 5 м/мин
- Точность позиционирования: 0,02 мм
- Точность повторного позиционирования: 0,015 мм
- Ёмкость бака смазочного масла: 4 л
- Габариты станка: 7500 × 4800 × 4300 мм
- Масса станка: 32 000 кг
- Система управления: Mitsubishi M80
