Обрабатывающий центр 3 оси HMC-2214NC
горизонтальныйBT 50для фрезерования

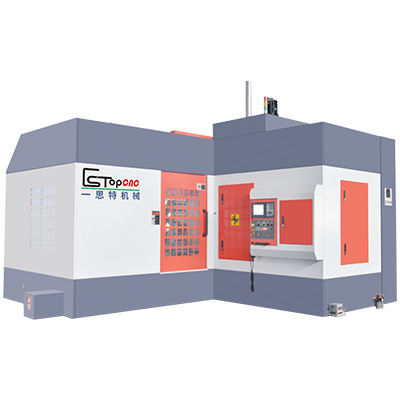

Обрабатывающий центр 3 оси - HMC-2214NC - ESTOPCNC - горизонтальный / BT 50 / для фрезерования
Обрабатывающий центр 3 оси - HMC-2214NC - ESTOPCNC - горизонтальный / BT 50 / для фрезерования
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Количество осей
3 оси
Направление шпинделя
горизонтальный
Передний конец шпинделя
BT 50
Сопутствующие функции
для фрезерования
Применение
для крупногабаритных деталей
Ход Х

2 350 mm
(92,52 in)

Ход Y

1 400 mm
(55,12 in)

Ход Z

650 mm
(25,59 in)

Скорость вращения

МАКС.: 3 000 rpm
(18 850 rad.min-1)

МИН.: 0 rpm
(0 rad.min-1)

Мощность

30 kW, 37 kW
(40,79 hp, 50,31 hp)

Грузоподъемность стола

12 000 kg
(26 455 lb)

Общий вес

26 t
(28,66 us ton)

Габаритная длина

6 370 mm
(250,8 in)

Габаритная ширина

4 400 mm
(173,2 in)

Общая высота

3 570 mm
(140,6 in)

Описание

Продукт
Горизонтальный обрабатывающий центр HMC-2214NC для крупногабаритных заготовок и операций при высокой нагрузке. Ключевые характеристики: стол 2200×1400 мм, вертикальный ход стола 650 мм, выбор способа передачи шпинделя (ремень или зубчатая передача).

Технические параметры (сравнение)
  • Модель: ET-1712-NC | ET-2214-NC
  • Макс. ход (X/Y/Z) (мм): 1800/1200/500 | 2350/1400/650
  • Вертикальный ход стола (ось W) (мм): 500 | 650
  • Размер стола (Д×Ш) (мм): 1700×1100 | 2200×1400
  • Расстояние от центра шпинделя до стола (мм): 50–1250 | 50–1450
  • Размер вертикального хода (Д×В) (мм): 1840×900 | 2340×1100
  • Скорости подачи X/Y/Z (мм/мин): 10–7500 / 10–7500 / 10–4500
  • Диаметр шпинделя (мм): 220 (раздельный тип) | 220 (раздельный тип)
  • Мощность шпинделя (кВт): 30/37 | 30/37
  • Частота вращения шпинделя (об/мин): 0–3000 (ремень) / 0–1800 (редуктор) | 0–3000 (ремень) / 0–1800 (редуктор)
  • Конус шпинделя: BT-50
  • Примерная мощность приводов осей (кВт): X 4 | 5, Y 4, Z 3
  • Общая мощность (кВт): 48 | 55
  • Макс. допустимая нагрузка (т): 8 | 12
  • Масса (т) ±5%: 23 | 26
  • Габариты (Д×Ш×В) (мм): 4950×3900×4150 | 6370×4400×3750
  • Опция: выбор способа передачи шпинделя (ремень или редуктор)


Технические характеристики
  • Обозначение в документе: HMC-2214NC
  • Макс. ход (X/Y/Z): 2350/1400/650 мм (ET-2214-NC)
  • Вертикальный ход стола (ось W): 650 мм
  • Размер стола (Д×Ш): 2200×1400 мм
  • Расстояние центр шпиндель–стол: 50–1450 мм
  • Размер вертикального хода (Д×В): 2340×1100 мм
  • Скорости подачи: X/Y = 10–7500 мм/мин, Z = 10–4500 мм/мин
  • Диаметр шпинделя: 220 мм (раздельный тип шпинделя)
  • Мощность шпинделя: 30/37 кВт
  • Частота вращения шпинделя: 0–3000 об/мин (ременной тип) или 0–1800 об/мин (редукторный тип)
  • Конус шпинделя: BT-50
  • Примерная мощность приводов: X ≈ 5 кВт, Y ≈ 4 кВт, Z ≈ 3 кВт
  • Общая мощность: ≈ 55 кВт
  • Макс. допустимая нагрузка: 12 Ton
  • Масса: ≈ 26 Ton (±5%)
  • Габариты (Д×Ш×В): 6370×4400×3750 мм
  • Опция: выбор способа передачи шпинделя (ремень или редуктор)
