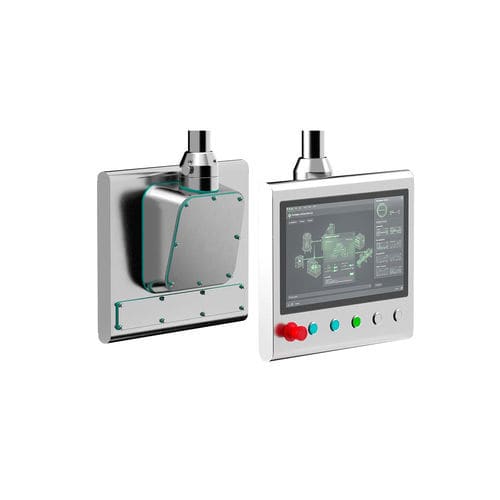

HMI с емкостным сенсорным экраном LUMIA INOX

установленный на кронштейне1920x1080Arm® Cortex®-A72 Dual-core

Обзор продукта
Семейство LUMIA ARM INOX включает консольные (на кронштейне) терминалы оператора и промышленные мониторы из нержавеющей стали 316L, предназначенные для установки на пульты или посты управления. Доступны версии edgeHMI / webHMI и Monitor с защитой IP66 по всему изделию, включая крепёжный рычаг.

Общие характеристики

• Корпус из нержавеющей стали 316L, IP66 по всему изделию
• Кронштейн для установки на пульт или пост управления
• Пользовательски настраиваемый кронштейн с широким каталогом компонентов
• Опциональный USB-порт на задней крышке с защитой IP66
• Жёстко подключаемые слоты для органов управления и индикаторов (до 10 для edgeHMI, до 6 для Monitor)
• Доступны версии с и без передних панелей управления

LUMIA ARM edgeHMI / webHMI - ключевые особенности
Модели edgeHMI оснащены безвентиляторными многоядерными процессорами RockChip для стабильной производительности и снижения обслуживания, связанного с пылью. Два независимых LAN-порта обеспечивают разделение сетей OT/IT. Предустановлен runtime KREO для IIoT-мультиклиентных приложений; webHMI-версия предлагает Chromium в полноэкранном режиме.

• ОС: Linux Debian 11 (edge/webHMI)
• 16:9 дисплеи высокой яркости: 15,6 in (1920 x 1080) или 21,5 in (1920 x 1080)
• Полностью плоская стеклянная фронтальная панель (True Flat) с ёмкостным сенсором
• Крепление на кронштейне с IP66 по всему периметру
• 2 независимых LAN-порта (разделение OT/IT)
• 2 USB-порта (один опционально на задней панели с IP66)
• До 10 жёстко проводимых слотов для органов управления, ламп, переключателей, кнопки аварийного останова
• Многоядерные процессоры RockChip (пример RK3399)

LUMIA ARM Monitor - ключевые особенности
Версия Monitor обеспечивает совместимость с промышленными ПК через различные видеоинтерфейсы и поддерживает ёмкостный мультисенсорный ввод через задний USB-B для жестов в современных приложениях супервизии и управления.

• 16:9 дисплеи высокой яркости: 15,6 in (1920 x 1080) или 21,5 in (1920 x 1080)
• Полностью плоская стеклянная фронтальная панель с ёмкостным мультисенсорным сенсором
• Крепление на кронштейне IP66 по всему периметру
• Пользовательски настраиваемый кронштейн с широким каталогом компонентов
• До 6 жёстко проводимых слотов для органов управления, ламп, переключателей, кнопки аварийного останова
• Также доступна версия без кнопок
• Опциональный USB-порт на задней панели с IP66

Технические данные — LUMIA ARM EDGE/WEB HMI (фрагмент)
О.С.: Linux Debian 11 + Chromium (опция webHMI)
Размер дисплея: 15,6 in (1920 x 1080) / 21,5 in (1920 x 1080)
Технология дисплея: TFT, LED подсветка, 16M цветов
Сенсор: ёмкостный
Корпус: нержавеющая сталь 316L
Процессор: RK3399 (пример)
ОЗУ: 2 GB DDR4
Память: 16 GB eMMC
Ethernet: 1 x 1Gb + 1 x 100Mb
USB: 1 x 2.0 + 1 x 3.0 (опциональный задний IP66)
Питание: 12 – 32 V DC
Потребление: ок. 18W (15,6 in edgeHMI) / 28W (21,5 in edgeHMI)
Рабочая температура: 0 … +50 °C
Температура хранения: -20 … +60 °C
Влажность: <90% без конденсации
Степень защиты: IP66 по всему изделию
Сертификации: CE; UL 61010; ATEX / IECEx согласно конфигурации

Технические данные — LUMIA ARM MONITOR (фрагмент)
Технология дисплея: TFT, LED, 16M цветов
Размер дисплея: 15,6 in (1920 x 1080) / 21,5 in (1920 x 1080)
Технология сенсора: ёмкостная мультисенсорная через задний USB-B
Корпус: нержавеющая сталь 316L
Видеовходы: DVI-D, VGA, DisplayPort
USB: Rear 1 x USB type B (сенсор) / опциональный задний IP66 USB
Питание: 12 – 32 V DC
Потребление: ок. 35W (15,6 in Monitor) / 50W (21,5 in Monitor)
Рабочая температура: 0 … +50 °C
Температура хранения: -20 … +60 °C
Влажность: <90% без конденсации

Дополнительные замечания
Модели edgeHMI поставляются с предустановленным KREO runtime; webHMI использует Chromium в полноэкранном режиме. Бесвентиляторная архитектура снижает накопление пыли и требования к обслуживанию. Два независимых LAN-порта обеспечивают сетевую сегрегацию OT/IT.

Технические спецификации

• Семейство моделей: LUMIA ARM INOX
• Материал: нержавеющая сталь 316L для корпуса и крепежа
• Защита: IP66 по всему изделию
• Размеры дисплея: 15,6 in и 21,5 in (1920 x 1080)
• Сенсор: ёмкостный (single/multi в зависимости от варианта)
• Процессор (edgeHMI): RK3399 (пример)
• ОС (edge/webHMI): Linux Debian 11 (+ Chromium для webHMI)
• ОЗУ/память (пример edgeHMI): 2 GB DDR4; 16 GB eMMC
• Сеть: 2 LAN-порта (1x1Gb + 1x100Mb) для разделения OT/IT
• USB: конфигурации зависят от модели; Rear USB-B для Monitor
• Видеовходы (Monitor): DVI-D, VGA, DisplayPort
• Жёстко подключаемые слоты: до 10 (edgeHMI) / до 6 (Monitor)
• Питание: 12 – 32 V DC
• Сертификации: CE, UL 61010, ATEX и IECEx при применимости
