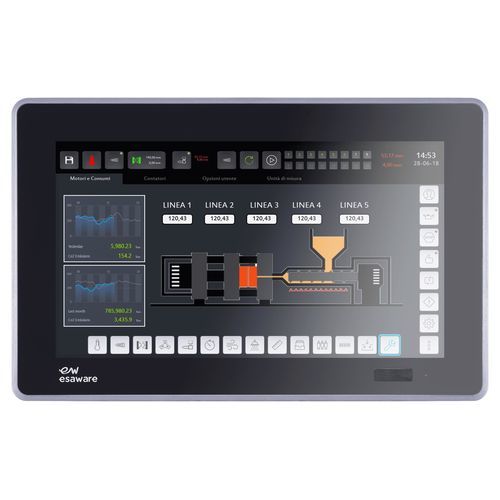

Панельный ПК с емкостным сенсорным экраном PCAP EW series

с мультисенсорным экраномс резистивным сенсорным экраном на 5 проводах15"

Обзор продукта
EW Panel IPC (серия EW200) — промышленные панельные ПК для управления станком, HMI и визуализации процессов. Доступны с резистивными или ёмкостными сенсорами, фронтальная защита по IP66. Серия охватывает экраны 12,1"–21,5" и предлагает несколько CPU‑платформ для различных задач автоматизации.

Основные характеристики

• 16:9 TFT широкоформатные дисплеи: 12,1", 15,6", 18,5", 21,5"
• Варианты сенсора: резистивный 5‑проводной или PCT ёмкостной (до 10 касаний)
• Алюминиевый безель с PTFE‑покрытием; фронтальная защита IP66
• Множественные CPU‑платформы: Atom, Celeron (J1900/J3455), Intel Core (различные поколения)
• Широкие интерфейсы: USB 2.0/3.0, RS232/RS485, двойной 1Gb Ethernet
• Опциональные расширения: PCIe/miniPCIe/CFast/mSATA; поддержка RAID 0/1
• Рабочий диапазон: -10 до +50 °C; промышленные сертификаты и опции ATEX для зон 2/22

EW200 MITX - Техническая таблица
Модели: EW212 | EW215 | EW218 | EW222
Размер экрана: 12,1" | 15,6" | 18,5" | 21,5"
Технология / Разрешение / Яркость / Контраст: TFT 1280×800 400 cd/m² 1000:1 | TFT 1366×768 300 cd/m² 500:1 | TFT 1366×768 300 cd/m² 1000:1 | TFT 1920×1080 300 cd/m² 5000:1
Технология сенсора: Резистивный (5‑проводной) / Ёмкостный PCT (10 касаний)
Безель / Шасси: Алюминий с PTFE покрытием / Листовая сталь
Варианты CPU: Atom N2800 (без вентилятора) | Celeron J1900 (без вентилятора) | Intel Core i3/i5/i7 (с вентилятором) | Варианты Intel Celeron/Core 6G
ОЗУ: Atom до 4GB DDR3 | Celeron до 8GB DDR3L | Core 3G до 16GB DDR3 | Core 6G до 32GB DDR4
Интерфейсы: 2× RS232 + 1× RS232/422/485; фронтальный USB IP66 (1×, не для ёмкостного); задние USB 2.0/3.0; 2× RJ45 1Gb (контроллеры Intel зависят от конфигурации); VGA/DVI/HDMI выходы по CPU
Хранение и расширение: HDD/SSD/CFast, 1× внешний слот CFast, опциональные PCIe/miniPCIe/PCIe x16; поддержка RAID 0/1
Питание и параметры среды: 18–30 Vdc (тип.), потребление 25–65 W, рабочая t -10…+50 °C (без конденсации), хранение -20…+65 °C
Защита и сертификаты: Фронт IP66; CE, EN61000 серия, EN60068 серия, cULus, EAC; опции ATEX Group II Cat.3 GD Zone 2/22

EW200 SLIM - Техническая таблица
Модели: EW212 | EW215 | EW218 | EW222
Размер экрана: 12,1" | 15,6" | 18,5" | 21,5" — TFT, те же разрешения что и MITX варианты
Срок службы подсветки: ~50 000 часов
Технология сенсора: Резистивный (5‑проводной) / Ёмкостный PCT (10 касаний)
Безель / Шасси: Алюминий с PTFE покрытием / Листовая сталь
CPU (примеры): Celeron J1900 (fanless) | Celeron J3455 (fanless) | Intel Core U‑series (i3/i5/i7) — низкопрофильные fanless варианты в зависимости от конфигурации
ОЗУ и хранилище: on‑board и SODIMM варианты (зависит от конфигурации), mSATA/CFast опции, RAID для выбранных CPU
Интерфейсы пример: RS232 + RS485, фронтальный USB IP66, двойной Gigabit Ethernet (Intel контроллеры зависят от CPU), DP/VGA выходы по CPU
Питание и среда: 15–36 Vdc, потребление ~25–50 W, рабочая t -10…+50 °C, хранение -20…+65 °C, влажность до 90% без конденсации
Сертификации: CE, EMC/EN стандарты, cULus, EAC; доступны ATEX варианты

Технические характеристики

• Семейство продукта: IPC EW (серия EW200: EW212, EW215, EW218, EW222)
• Форматы дисплея: 12,1", 15,6", 18,5", 21,5" (16:9)
• Варианты сенсора: резистивный 5‑проводный или PCT ёмкостной (до 10 касаний)
• CPU платформы: Atom, Celeron (J1900/J3455), Intel Core (различные поколения)
• ОЗУ: DDR3/DDR3L до 16GB или DDR4 до 32GB в зависимости от платформы
• Хранилище: HDD/SSD/CFast/mSATA с опциональным RAID 0/1
• I/O: несколько USB 2.0/3.0, RS232/RS485, аудио, PS2 (зависит от платформы), фронт USB IP66
• Ethernet: 2× RJ45 1Gb (Intel контроллеры зависят от конфигурации)
• Видео: VGA / DVI‑D / DP / HDMI в зависимости от семейства CPU
• Расширение: PCIe / miniPCIe / механические слоты в зависимости от платформы
• Фронтальная защита: IP66
• Питание: широкие диапазоны VDC (например 15…36 Vdc или 18…30 Vdc)
• Рабочая температура: -10…+50 °C (без конденсации); хранение: -20…+65 °C
• Сертификации: CE, EN61000, EN60068, cULus, EAC; ATEX опции (Group II Cat.3 GD Zone 2/22)
• Типичное энергопотребление: ~25–65 W в зависимости от размера и платформы
