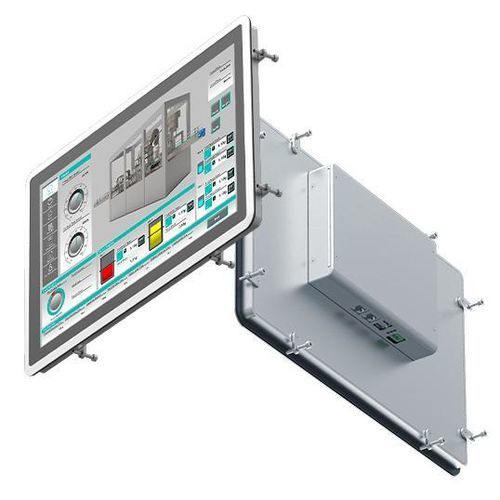

Сенсорный HMI LUMIA

с емкостным сенсорным экраномвстраиваемый1366x768

Обзор
Lumia Edge/Web HMI переопределяет представление промышленных данных, применяя web-native подход, обеспечивающий открытость, гибкость, масштабируемость и безопасность. Доступ через стандартные браузеры без плагинов, нативная поддержка Windows и Linux, четкая адаптивная графика на базе SVG для любых разрешений и ориентаций. Безопасность усиливается за счёт регулярных обновлений веб-технологий.

Ключевые характеристики

• ОС: Linux Debian 11 (встроенная платформа поддерживает Debian 10/11)
• Дисплей: Широкоформатные высокоразрешающие яркие экраны в размерах 7″, 10.1″, 15.6″, 21.5″ и 27″
• Дизайн: Полное стекло спереди с емкостным тачем
• Процессор: бесшумный Rockchip RK3399 – RK3568 (RK3568 для Lumia107)
• Подключения: Встроенный клиентский двухдиапазонный WiFi (2.5 GHz – 5 GHz), Ethernet-порты (1×1 Gb + 1×100 Mb или 2×1 Gb для Lumia107), USB (1× USB3.0 + 1× USB2.0)
• Память: варианты RAM 2 GB DDR4 – 4 GB DDR4 (Lumia107); внутренний 16 GB eMMC
• Установка: Панельный монтаж с защитой передней части IP66 (IP66 front - UL Type 4X и Type 12)
• Аксессуары: опциональная клавиатура PBOX (панельный монтаж)
• Пользовательский интерфейс: панель управления для настройки параметров без доступа к ОС
• Поведение дисплея: веб-страницы автоматически запускаются в полноэкранном режиме (KIOSK MODE), предотвращая доступ оператора к ОС
• Браузер: отображение страниц с помощью Chromium

Встроенная платформа - таблица (выбранные строки)
ОС: Linux Debian 10/11
Прикладное ПО: Kreo HMI
Размер дисплея: 7″ (1024 x 600); 10.1″ (1280 x 800); 15.6″ (1366 x 768 и 1920 x 1080); 21.5″ (1920 x 1080); 27″ (1920 x 1080)
Технология дисплея: TFT
Подсветка: LED
Цвета: 16M
Технология сенсора: емкостный
Рамка / шасси: алюминий
Процессор: RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) и RK3568 (Lumia107) (Quad-core Cortex-A55)
ОЗУ: 2 GB DDR4; 4 GB DDR4 (Lumia107)
Накопитель: 16 GB eMMC
Ethernet порт: 1×1 Gb + 1×100 Mb (стандарт); 2×1 Gb (Lumia107)
WiFi: поддержка 2.5 / 5 GHz (клиент)
USB: 1× USB3.0 + 1× USB2.0
Питание (Vdc): 12–32 V DC
Потребление (W): 10 W (7″), 12 W (10.1″), 18 W (15.6″), 28 W (21.5″), 28 W (27″)
Рабочая температура: -10° ~ 60° C
Температура хранения (°C): -20° ~ 70° C
Влажность: <90% (без конденсации)
Габариты (Ш/В/Г) (мм): 7″ (191.6 x 121.6 x 34.5); 10.1″ (269 x 190 x 42); 15.6″ (402.4 x 251.7 x 45); 21.5″ (546.4 x 337.9 x 50.5); 27″ (panel 669 x 406 x 50.5)
Размер выреза (Ш/В) (мм): 7″ (180 x 112); 10.1″ (258.5 x 179.5); 15.6″ (390 x 239); 21.5″ (531 x 323); 27″ (652 x 389)
Вес (кг): 7″ 2 kg; 10.1″ 5 kg; 15.6″ 6.5 kg; 21.5″ 8 kg; 27″ 10 kg
Степень защиты: IP66 front - UL Type 4X и Type 12
Сертификации: CE - RED (2014/53/EU); Безопасность: EN 62368-1:2020 + A11:2020; Здоровье: EN 62311:2020; EMC: ETSI EN 301 489-1 V2.2.3:2019; ETSI EN 301 489-17 V3.2.4:2020; Радио: ETSI EN 300 328 V2.2.2:2019; ETSI EN 301 893 V2.1.1:2017; UL 61010; ATEX: II 3G Ex ec IIC T6 Gc X and II 3D Ex tc IIIC T75°C Dc IP66 X; IECEx: Ex ec IIC T6 Gc X and Ex tc IIIC T75°C Dc IP66 X; IECEx TUR 23.0004 X; DNV

Характеристики / технические спецификации

• Семейство продукта: LUMIA Edge / Web HMI
• Операционная система (встроенная): Linux Debian 10/11
• Прикладное ПО: Kreo HMI
• Размеры и разрешения дисплея: 7″ (1024×600), 10.1″ (1280×800), 15.6″ (1366×768 или 1920×1080), 21.5″ (1920×1080), 27″ (1920×1080)
• Технология дисплея: TFT с LED-подсветкой, 16M цветов, емкостный сенсор
• Корпус: полностеклянный фронт, алюминиевый обод
• Процессоры: RK3399 (Dual-core A72 + Quad-core A53) и RK3568 (Quad-core A55, Lumia107)
• ОЗУ / Хранение: 2 GB или 4 GB DDR4; 16 GB eMMC
• Сеть: WiFi dual-band (2.5/5 GHz client); Ethernet 1×1 Gb + 1×100 Mb или 2×1 Gb (Lumia107)
• I/O: 1× USB 3.0, 1× USB 2.0
• Питание: 12–32 V DC; потребление зависит от размера (10 W–28 W)
• Рабочая / температура хранения: -10° до 60° C рабочая; -20° до 70° C хранение
• Влажность: <90% без конденсации
• Механика: внешние и вырезные размеры по размеру дисплея; веса по размеру
• Защита фронта: IP66; UL Type 4X / Type 12
• Режимы: Edge HMI и Web HMI на одном и том же панели; KIOSK MODE полноэкранный
• Браузер: Chromium для рендеринга веб-страниц
• Опциональные аксессуары: PBOX клавиатура для панельного монтажа
• Сертификации и одобрения: CE-RED, EN 62368-1, EN 62311, ETSI EN 301 серия, UL 61010, ATEX, IECEx, DNV
