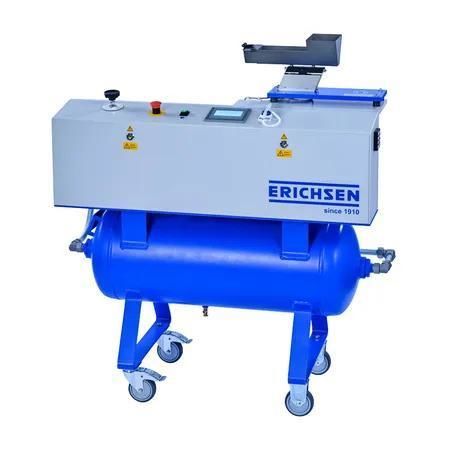

Абразиметр из гравия 508

многофункциональныйдля покрытия

Описание
MULTI GRIT TESTER 508 Select – вкл. резервуар давления – представляет собой высокоточный электропневматически управляемый прибор для многократных ударных испытаний. Его отличительной особенностью является хорошая повторяемость и сопоставимость получаемых результатов. MULTI GRIT TESTER 508 применяется для оценки стойкости одно- и многослойных лакокрасочных покрытий и аналогичных материалов к воздействиям от мелких тел малой массы, поражающих образец на высокой скорости — типичных для дорожного и железнодорожного транспорта и связанного оборудования. Удобная структура меню на сенсорной панели имеет уровни с защитой паролем, предотвращающие несанкционированный доступ и изменение программ. Модульная конструкция MULTI GRIT TESTER 508 Select позволяет иметь одну базовую установку, которую с небольшими усилиями можно переоборудовать для испытаний по VDA или SAE.

MULTI GRIT TESTER 508 Select – модуль VDA (продается отдельно)
Образец испытывают ударами остроконечного стального дроби, ускоряемой сжатым воздухом. Воздушный накопитель в системе компенсирует влияние мгновенных колебаний давления во внешней системе подачи сжатого воздуха. Дробь подается автоматически с помощью регулируемого вибрационного питателя.

Назначение и область применения (VDA)
MULTI GRIT TESTER 508 Select с VDA-модулем — прибор для испытаний на камнеудар, разработанный в сотрудничестве с Verband der Automobilindustrie (VDA) и соответствующий требованиям национальных и международных стандартов. Используется для оценки стойкости одно- и многослойных лакокрасочных покрытий к ударам мелких тел на высокой скорости, характерным для дорожного и железнодорожного транспорта и сопутствующего оборудования.

Принцип испытания (VDA)
Определенное число ударных тел заданной формы, материала и качества поверхности подается на образец в течение заданного времени и с определенной энергией под установленным углом (54° в соответствии с DIN/ISO).

MULTI GRIT TESTER 508 Select – модуль SAE (продается отдельно)
Бомбардировка образцов осуществляется определенным зерном (в соответствии с ASTM D 3170), ускоряемым сжатым воздухом. В зависимости от требований других стандартов могут использоваться иные материалы дроби. Подача дроби осуществляется автоматически регулируемым вибрационным питателем. На многофункциональном дисплее можно поочередно считывать рабочее давление, продолжительность испытания, настройку вибрационного питателя и количество проведенных испытаний (итого/временное). Воздушный накопитель в системе исключает влияние мгновенных колебаний давления во внешней системе подачи. Устройство фиксации образца в исполнении MULTI GRIT TESTER 508 Select с SAE-модулем оснащено регулируемым углом обстрела. Устройство регулировки угла позволяет ориентировать панель образца относительно направления удара в диапазоне от 30° до 90° с шагом 15°. В отличие от исполнения VDA, в версии SAE панель образца во время всего процесса полностью находится внутри испытательной камеры. Из‑за многочисленных технических различий между версиями испытание по VDA на исполнении SAE не предусмотрено и технически исключено.

Назначение и область применения (SAE)
MULTI GRIT TESTER 508 Select с SAE-модулем — прибор для испытаний на камнеудар с регулируемым углом обстрела, предназначенный для испытаний, регламентированных SAE/ASTM и сопутствующими стандартами.

Принцип испытания (SAE)
Определенное число ударных тел с заданными свойствами подается на образец в течение установленного времени и с определенной энергией под заданным углом удара.

Комплект поставки

• MULTI GRIT TESTER 508 Select (базовая установка – без модулей, необходимых для испытаний по VDA или SAE)
• Резервуар давления
• Руководство по эксплуатации

Стандарты

• DIN EN ISO 20567-1
• FORD FLTM BI 157-06
• RENAULT D24 1702
• PSA D24 1312
• DAIMLER DBL 5416
• SAE J 400
• ASTM D 3170

Характеристики / технические данные

• Привод: электропневматический
• Дисплей: сенсорная панель
• Питание: 85 - 264 VAC / 47 - 63 Hz (управляющее напряжение 24 V)
• SAE-модуль (Select): approx. 34 kg
• VDA-модуль (Select-M): approx. 19 kg
• VDA-модуль (Select-P): approx. 22 kg
• Рабочее давление: (0 - 6) bar / регулировочное
• Портативность: стационарный
• Время подачи дроби: регулируемое
• Контроль давления заполнения: approx. 5 bar (VDA), 7.8 bar избыточного давления (SAE), автоматическое переключение в зависимости от модуля
• Габариты базового прибора: approx. 1150 x 550 x 1350 mm
• Масса нетто базового прибора: approx. 125 kg
• Подключение сжатого воздуха (SAE): мин. 8 bar / макс. 10 bar, требуется шланг ID 19 mm / расход: мин. 3 m³/min
• Подключение сжатого воздуха (VDA): мин. 6 bar / макс. 10 bar, требуется шланг ID 13 mm
