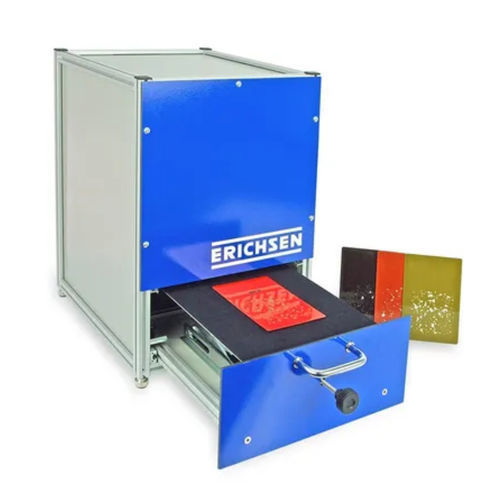

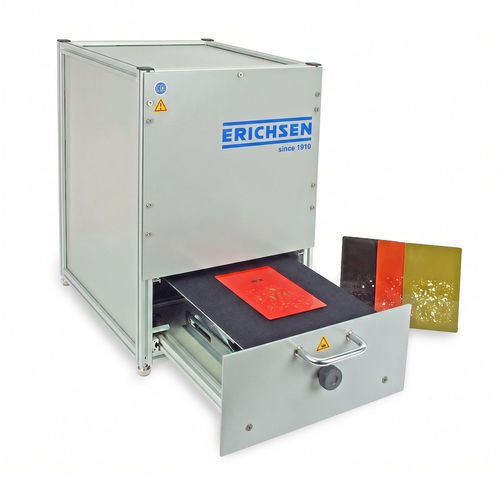

Система анализа для передачи данных GRITSCAN

для пробавтоматическаяс камерой

Описание
Аналитическая система поверхности GRITSCAN представляет собой комбинированное аппаратно-программное решение для автоматической оценки рисунков повреждений на плоских образцах; подключается через USB-кабель к обычным ноутбукам/ПК (предоставляются пользователем). Устройство предназначено для оценки стойкости к удару гравием согласно EN ISO 20567-1. Результаты отображаются в виде оценочных значений (0 - 5) в соответствии с EN ISO 20567-1 (стр. 11-13). Обработка изображений выполняется по EN ISO 21227-2 приложение A.

Функция и оценка
GRITSCAN обеспечивает автоматическую оценку и документацию рисунков повреждений. Специально разработанная светодиодная подсветка позволяет проводить анализ при различных уровнях контраста. Параметры оценки могут быть легко настроены пользователем в соответствии с требованиями испытания. Результаты предоставляются вместе с соответствующими изображениями в формате PDF.

Стандартно предоставляемые значения

• Процент затронутой поверхности
• Количество ударов
• Оценочное значение 0 - 5 с шагом 0,1

Преимущества по сравнению с чисто программными решениями

• Управление аппаратной частью полностью интегрировано в ПО (нет необходимости переключаться между устройствами)
• Изображения автоматически вставляются в ПО (исключается неудобный ручной импорт)
• Автоматическая генерация протокола

Комплект поставки

• Аппаратное и программное обеспечение GRITSCAN (USB-накопитель)
• Кабель USB 3.0 A/B
• Блок питания с евро-кабелем
• Вкладыши для образцов > DIN A5
• Калибровочная пластина для стандартной калибровки
• Калибровочная плёнка для толщины образца до 30 мм
• Руководство по эксплуатации

Нормы

• EN ISO 20567-1
• EN ISO 21227-2 приложение A

Характеристики / технические спецификации

• Номер заказа: 24850131
• Модель: GRITSCAN
• Вес: ~12 кг
• Питание: 100 - 240 V AC, 50/60 Hz
• Макс. толщина образца: 30 мм (плоский)
• Макс. размер образца: 210 x 300 x 30 мм
• Габариты (внешние): ~320 x 420 x 575 мм (Ш x Г x В)
• Портативность / стационарность: Стационарный
• Требования к системе: процессор i5 или эквивалент; подключение к ПК USB 3.0; ОС от Windows 7 (32/64 бит); 8 ГБ ОЗУ; минимальное разрешение монитора 1280 x 800 пикселей
• Стандартный размер образца: 150 x 100 x 1 мм
