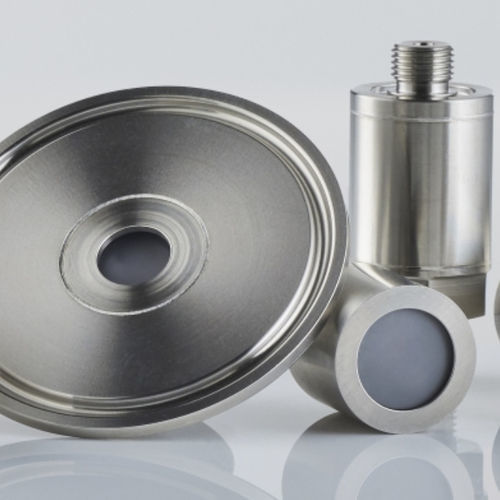

Емкостный модулятор давления Ceracore UTC30

керамическийцифровойаналоговый

Краткое описание
Используйте преимущества керамической измерительной ячейки в вашем индивидуальном датчике давления. Керамический сенсор может сочетаться с заказной электроникой, формой корпуса, процессным подключением и электрическим подключением. Модульная конструкция позволяет создать первоначальную конфигурацию через конфигуратор и затем проработать финальный датчик давления совместно с производителем.

Ceracore UTC30 — обзор

• Малые габариты
  Керамическая ячейка может быть интегрирована в датчики давления с компактными размерами (диаметр от 22 мм).
• Стандартизированные диапазоны
  Диапазоны от 100 mbar до 100 bar обеспечивают гибкость применения.
• Высокая перегрузочная прочность
  Подходит для применений, требующих высокой перегрузочной прочности.
• Отличная долгосрочная стабильность
  Высокочистая керамика (99,9 % Al2O3) делает сенсор высокоустойчивым и химически нейтральным для различных технологических сред.
• Разнообразие коммуникаций
  Выходные сигналы: аналоговые (напряжение или ток) и цифровые (SPI, UART).
• Модульная конструкция
  Измерительная ячейка может комбинироваться с корпусами, разработанными по требованиям заказчика.

Область применения
Датчик/передатчик давления для измерения давления жидких и газообразных сред.

Характеристики
Сухой емкостный керамический сенсор, изготовленный из высокочистой (99,9 %) керамики Al2O3, на базе измерительной ячейки USC30.

Преимущества

• Высокая перегрузочная прочность
• Отличная долгосрочная стабильность
• Высокая коррозионная стойкость
• Абсолютные и относительные диапазоны от 0…0,1 bar до 0…100 bar
• Сниженные эффекты при монтаже благодаря оптимизированному AVT
• Автоматизированные производственные процессы
• Заводская подстройка нуля и размаха
• Tooling‑комплекты: преднастроенные программные пакеты и электронные комплекты для быстрой и простой интеграции в системы заказчика

Адаптация к процессу
Выбор среди распространённых вариантов процессных подключений (включая гигиеническое исполнение) и различных уплотнений. Открытая модульная система позволяет варьировать заднюю часть модуля и реализовать конструкции, пригодные для заливки. Внешняя форма датчика давления может быть свободно спроектирована, чтобы готовое изделие вписывалось в продукт заказчика.

Электрическое подключение
Различные варианты подключения (разъём/кабель) и выбор выходных сигналов: выход по напряжению или току, а также цифровые сигналы (SPI, UART). Опционально — выходы температуры и переключения.

Диапазон измерений
Давления от 100 mbar до 100 bar для абсолютного или относительного давления. Доступно множество стандартизированных диапазонов в пределах 100 bar. Возможна настройка пользовательских диапазонов. Производительность ячейки подстраивается под требования приложения.

Опции
Сертификация компонентов ATEX/IECEx, пригодность для гигиенических применений, а также для поверяемых и MID‑применений. Возможен выбор протоколов итоговых испытаний, сертификатов и дополнительной документации.

Дополнительная информация
Брошюра: Индивидуальные датчики и компоненты (PDF). Доступны техническая информация и листы данных.

Характеристики / Технические спецификации

• Базовая модель: Ceracore UTC30 (на базе измерительной ячейки USC30)
• Принцип измерения: Сухой, емкостной
• Материал ячейки: Высокочистая керамика (99,9 % Al2O3)
• Диапазоны: 0…0,1 bar до 0…100 bar (абсолютное и относительное давление)
• Стандартные диапазоны: 100 mbar до 100 bar (различные преднастроенные диапазоны доступны)
• Механическая форма: Возможна компактная интеграция (диаметр от 22 мм)
• Связь / выход: Аналоговый (напряжение, ток), Цифровой (SPI, UART)
• Опциональные выходы: Выход температуры и переключения
• Процессные подключения: Все распространённые варианты, включая гигиенические исполнения и различные уплотнения
• Сертификации: ATEX / IECEx возможно; пригодно для гигиенических, поверяемых и MID‑применений
• Калибровка: Заводская подстройка нуля и размаха
• Преимущества продукта: Высокая перегрузочная прочность, отличная долгосрочная стабильность, высокая коррозионная стойкость
• Комплектация / Интеграция: Модульная измерительная ячейка, tooling‑комплекты (ПО, электронные комплекты) для интеграции
