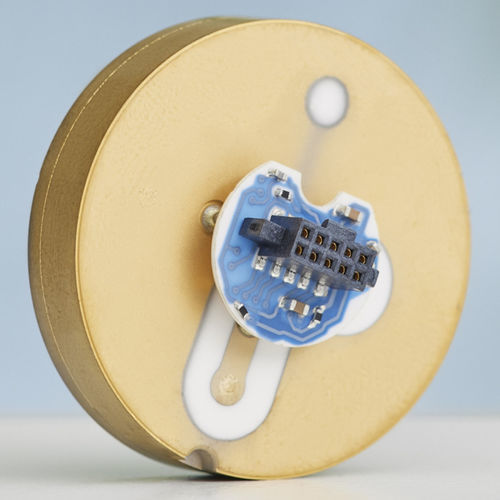

Датчик силы при сжатии Ceracore USC70

балочного типаемкостныйцифровой

Обзор
В составе измерительных приборов для давления емкостная керамическая измерительная ячейка Ceracore обеспечивает экономически эффективный, надежный и безопасный контроль процесса в миллионах манометров Endress+Hauser и в заказных применениях. Ячейка Ceracore обеспечивает высокую производительность, гибкую адаптацию к приложению и возможность конфигурирования для безопасных измерений и долгосрочной стабильности.

Ceracore USC70 — вкратце

• Наружный диаметр: 32,4 мм
• Стандартизированные диапазоны измерений от 0 … 100 mbar до 0 … 40 bar
• Запатентованное металлическое активное паяное соединение между базовым элементом датчика и мембраной
• Металлическое покрытие базового элемента датчика для улучшенной EMC-совместимости и сниженной чувствительности к установке
• Изготовлена из высокочистой керамики (99,9% Al2O3) — высокая химическая стойкость
• Сухая конструкция ячейки (без масла для передачи давления) — вакуумостойкая
• Высокая перегрузочная прочность
• Линеаризованный и температурно-компенсированный выход

Ключевые характеристики

• Запатентованная технология – металлическое активное паяное соединение базового элемента датчика и мембраны
• Готова к использованию – заводская предустановка (демпфирование, turn-down, диапазон измерений), линеаризация и температурная компенсация
• Стандартизированные диапазоны измерений – от 100 mbar до 40 bar для гибкого применения
• Универсальная коммуникация – аналог (ratiometric, absolute), цифровая (SPI, UART) или комбинированные выходы
• Широкая химическая совместимость – Al2O3 99,9% устойчива к многим технологическим средам
• Конфигурируется клиентом – возможна настройка под требования приложения

Интерфейсы связи

• Аналоговый выходный сигнал
  • Ratiometric
  • Absolute
• Цифровой выходной сигнал
  • SPI
  • UART
• Цифровой и аналоговый выходы можно комбинировать
• Переключающий выход
• Выход температуры

Конфигурация под приложение

• Заводская предварительная конфигурация датчика (демпфирование, turn-down, диапазон измерений, линеаризация, температурная компенсация)
• Регулируемая частота измерений для оптимизации разрешающей способности и потребления энергии
• Возможна клиентская конфигурация
• Возможен вывод сигналов давления и температуры
• Потребление <1,6 mA

Безопасность

• Самомониторируемая измерительная ячейка для максимальной безопасности
• Связь через защищенные протоколы
• Одобрения: ATEX
• Соответствие: RoHS
• Материалы в списке FDA

Технические характеристики

• Модель: Ceracore USC70
• Наружный диаметр: 32,4 мм
• Диапазоны измерений: стандартизированы от 0 … 100 mbar до 0 … 40 bar
• Принцип измерения: емкостная керамическая измерительная ячейка
• Материал: высокочистая керамика (99,9% Al2O3)
• Конструкция: сухая измерительная ячейка (без масла для передачи давления) — вакуумостойкая
• Технология соединения: запатентованное металлическое активное паяное соединение базового элемента и мембраны
• Базовый элемент датчика: металлическое покрытие для улучшенной EMC-совместимости и сниженной чувствительности к установке
• Выход: линеаризованный и температурно-компенсированный выход давления; опциональный выход температуры
• Аналоговые выходы: ratiometric, absolute
• Цифровые выходы: SPI, UART; цифровые и аналоговые можно комбинировать
• Другие выходы: переключающий выход
• Заводская преднастройка: демпфирование, turn-down, диапазон измерений, линеаризация и температурная компенсация
• Регулируемая частота измерений (разрешение / потребление)
• Потребление: <1,6 mA
• Производительность: высокая перегрузочная прочность
• Безопасность/одобрения: самомониторинг, защищенные протоколы связи, одобрение ATEX, соответствие RoHS, материалы, перечисленные в FDA
