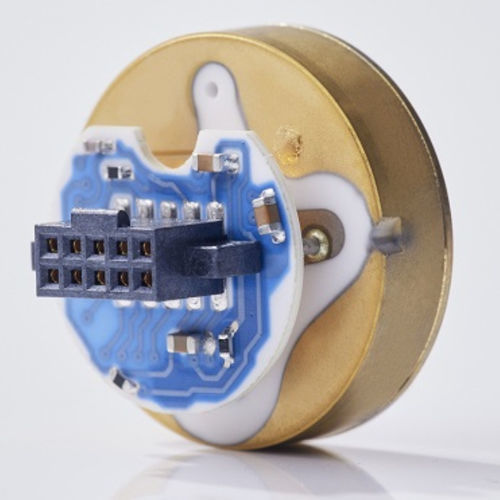

Датчик силы при сжатии Ceracore USC30

тип кнопкаемкостныйцифровой

Обзор продукта
Емкостная керамическая измерительная ячейка Ceracore USC30 применяется в качестве чувствительного элемента в приборах для измерения давления и в заказных решениях Endress+Hauser. Она обеспечивает стабильную и настраиваемую измерительную платформу для управления процессом в различных средах и условиях.

Ceracore USC30 — кратко

• Патентованное металлическое активное паяное соединение между базовым элементом датчика и мембраной.
• Готовность к использованию: заводская предварительная настройка (демпфирование, turn-down, диапазон измерений), линеаризация и температурная компенсация.
• Стандартизованные диапазоны измерений от 0 … 100 mbar до 0 … 100 bar.
• Варианты выходов: аналоговый (ратиометрический, абсолютный), цифровой (SPI, UART) или комбинированный.
• Керамика высокой чистоты (99,9% Al2O3) обеспечивает химическую нейтральность и устойчивость к средам.
• Возможна конфигурация под требования заказчика.

Ключевые особенности

• Наружный диаметр: 17,5 мм.
• Стандартные диапазоны измерений 0 … 100 mbar до 0 … 100 bar.
• Патентованное металлическое активное паяное соединение между базовым элементом и мембраной.
• Металлическое покрытие базового элемента датчика для снижения чувствительности к установке.
• Керамика высокой чистоты (99,9% Al2O3); сухая измерительная ячейка (без масла); вакуумостойкая.
• Высокая устойчивость к перегрузкам; линеаризованный и температурно-компенсированный выход.

Интерфейсы связи

• Аналоговый выход
  • Ратиометрический
  • Абсолютный
• Цифровой выход
  • SPI
  • UART
• Цифровые и аналоговые выходы могут быть комбинированы.
• Переключаемый выход.
• Выход температуры.

Конфигурация под приложение

• Заводская предварительная конфигурация датчика (демпфирование, turn-down, диапазон измерений и т. д.).
• Регулируемая частота измерений для оптимизации разрешения и энергопотребления.
• Возможна конфигурация на стороне заказчика.
• Возможна выдача сигналов давления и температуры.
• Потребление < 1,6 mA.

Безопасность

• Самоконтролируемая измерительная ячейка для повышения безопасности.
• Связь через защищенные протоколы.
• Сниженная чувствительность к установке.
• Наличие сертификаций, например ATEX.
• Соответствие RoHS; материалы, включенные в список FDA.

Дополнительная информация
Техническая документация (TI) и брошюры по продукту для USC30 доступны.

Технические характеристики

• Модель: Ceracore USC30; наружный диаметр 17,5 мм.
• Диапазоны измерений: 0 … 100 mbar до 0 … 100 bar (стандартизованные диапазоны).
• Технология датчика: емкостная керамическая измерительная ячейка, керамика высокой чистоты (99,9% Al2O3).
• Конструкция: патентованное металлическое активное паяное соединение между базовым элементом и мембраной; металлическое покрытие для снижения чувствительности к установке.
• Работа: сухая измерительная ячейка (без масла), вакуумостойкая, высокая устойчивость к перегрузкам.
• Выход: линеаризованный и температурно-компенсированный; аналоговый (ратиометрический, абсолютный), цифровой (SPI, UART), комбинируемые выходы; переключаемый выход; выход температуры.
• Конфигурация: заводская предварительная настройка (демпфирование, turn-down, диапазон измерений), возможна конфигурация заказчиком; регулируемая частота измерений.
• Потребление: < 1,6 mA.
• Сертификации и соответствие: ATEX (пример), RoHS, материалы, включенные в список FDA.
