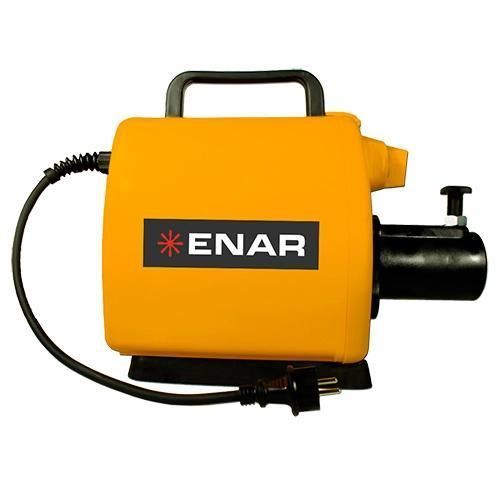

Монофазовый двигатель VPA-H series

трехфазовый115 Всо сцеплением

Обзор
VPA-H — электрический вибрационный мотор, предназначенный для привода маятниковых игл и системы TNR-H на строительных объектах, где требуются мощность, надежность и адаптируемость. Доступен в однофазном и трехфазном исполнении, совместим с различными диаметрами игл и длинами приводов.

Ключевые характеристики

• Трехфазный двигатель с муфтой (также доступен в однофазном исполнении).
• Двойная изоляция двигателя.
• Конструкция, рассчитанная на длительную эксплуатацию.
• Защитный кожух от ударов и брызг; легкость очистки.
• Минимальные требования к обслуживанию.

Серия ANR / TNR — основные данные

• Частота вращения вала: 3 000 об/мин.
• Частота маятниковой системы на конце иглы: до 12 000 об/мин.
• Совместимость с электрическими, дизельными и бензиновыми источниками привода (в зависимости от конфигурации).

Применение
Решение для привода маятниковых игл, используемых при уплотнении бетона и вибрации опалубки на стройплощадках; подходит подрядчикам, прокатным паркам и предприятиям полнотелого/панельного производства, где важна взаимозаменяемость и стабильная производительность.

Преимущества

• ДОЛГОВЕЧНОСТЬ: двигатель рассчитан на длительные рабочие циклы.
• УНИВЕРСАЛЬНОСТЬ: доступны разные напряжения и комбинации игла/привод.
• ЗАЩИТНЫЙ КОЖУХ: снижает простои, защищая двигатель от ударов и бетонных брызг.
• НИЗКИЕ ТРЕБОВАНИЯ К ОБСЛУЖИВАНИЮ: минимальная потребность в запасных частях и плановых вмешательствах.

Техническая таблица - мотор VPA-H
VPAM-H 230V | VPAME-H 115V
РАЗМЕРЫ: 440 x 190 x 340 mm | 440 x 190 x 340 mm
ЧАСТОТА: 50 Hz | 50 Hz
МОЩНОСТЬ: 1,5 cv | 1,5 cv
МОДЕЛЬ: VPAM-H 230V | VPAME-H 115V
ОБОРОТЫ (об/мин): 3000 | 3000
НАПРЯЖЕНИЕ: 230V ~ 1 | 115V ~ 1
ВЕС: 12 kg | 12 kg

Техническая таблица - TNR-H + ANR
Варианты: TNR-H 6-25 + ANR 25 | TNR-H 6-38 + ANR 38 | TNR-H 6-48 + ANR 48 | TNR-H 6-58 + ANR 58 | TNR-H 6-70 + ANR 70 | TNR-H 4-25 + ANR 25 | TNR-H 4-38 + ANR 38 | TNR-H 4-58 + ANR 58 | TNR-D 4-70 + ANR 70
ДИАМЕТР: 25 mm | 38 mm | 48 mm | 58 mm | 70 mm | 25 mm | 38 mm | 58 mm | 70 mm
ДЛИНА: 6 m | 6 m | 6 m | 6 m | 6 m | 4 m | 4 m | 4 m | 4 m

Технические характеристики

• Размеры двигателя: 440 x 190 x 340 mm.
• Частота: 50 Hz.
• Мощность: 1,5 cv.
• Обороты двигателя: 3 000 об/мин.
• Доступные напряжения: 230V ~ 1 и 115V ~ 1.
• Вес двигателя: 12 kg.
• Вращение вала: 3 000 rpm; маятниковая система: до 12 000 rpm на конце иглы.
• Доступные диаметры TNR-H + ANR: 25, 38, 48, 58, 70 mm; длины: 4 m и 6 m.
