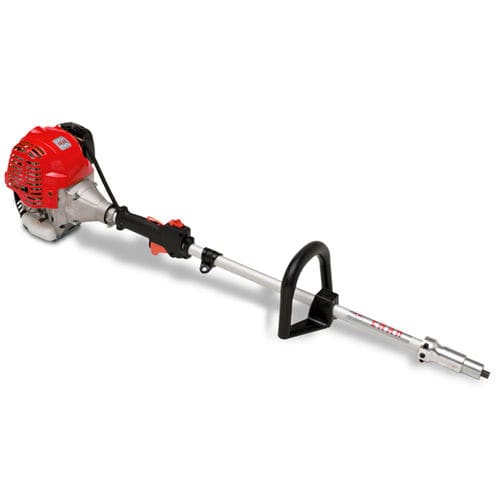

Вибратор с двигателем внутреннего сгорания VIB-BAR

с бензиновым двигателемс уравновешивающим грузомдля бетонных элементов

Обзор
VIB-BAR — портативный бензиновый эксцентриковый вибратор для внутреннего уплотнения бетона, состоящий из моторного блока, гибкого вала TBX и эксцентриковой насадки AX.

Основные характеристики

• Центробежное сцепление для контролируемого запуска.
• Быстрое и простое подключение вала.
• Подбитая сбруя для улучшенной управляемости при горизонтальных работах.

Вал TBX
Гибкий вал TBX рекомендуется в комплекте с насадкой AX 45 и оснащён внешним усилением стальной лентой для повышения прочности.

• Сетчатое усиление и внутренняя стальная лента.
• Внешнее усиление стальной лентой.

Насадка AX
Насадки AX — это увеличенные эксцентриковые насадки с закалённой стальной рабочей частью, рассчитанные на непрерывную эксплуатацию.

• Четыре подшипника с масляной смазкой.
• Двойное уплотнение для ограничения попадания воды.

Применение
Предназначен для объектов без электропитания: VIB-BAR обеспечивает автономность и широкую свободу перемещений при внутреннем вибрировании бетона, особенно подходит для горизонтальных работ и для ограниченных или удалённых площадок.

Преимущества

• БЕЗ ВИЛОК — бензиновый двигатель исключает необходимость в электроподключении.
• МОБИЛЬНОСТЬ — компактная портативная конструкция для удалённых или неэлектрифицированных объектов.
• ГОРИЗОНТАЛЬНЫЕ РАБОТЫ — сбруя и балансировка оптимизированы для задач горизонтального уплотнения.

Технические характеристики — Мотор VIB-BAR
ОБЪЁМ ЦИЛИНДРА: 35,8 cc
ТОПЛИВО: Бензин
ОБЩАЯ ДЛИНА (с валом): 2,5 m
ДВИГАТЕЛЬ: HONDA GX 35 4T
МОЩНОСТЬ: 1,6 cv
ВЕС (моторный блок): 6 kg

Технические характеристики — Вал TBX
СОПУТСТВУЮЩАЯ НАСАДКА: AX 45
ДЛИНА: 0,5 m
ВЕС: 2 kg

Технические характеристики — Насадка AX 40-45
СОПУТСТВУЮЩАЯ ТРАНСМИССИЯ: AX 45 = TBX-TDX, AX 40 = TAX-TDX
ДИАМЕТР: AX 45 = 45 mm, AX 40 = 40 mm
ДЛИНА: AX 45 = 325 mm, AX 40 = 335 mm
ПРОИЗВОДИТЕЛЬНОСТЬ (m³/h): AX 45 = 25, AX 40 = 17
ОБОРОТЫ (r.p.m): AX 45 = 9000, AX 40 = 13500
ВЕС: AX 45 = 3 kg, AX 40 = 2,2 kg

Характеристики / Технические спецификации

• Наименование продукта: VIB-BAR
• Модель: VIB-BAR
• Объём цилиндра двигателя: 35,8 cc
• Топливо: Бензин
• Общая длина (с валом): 2,5 m
• Модель двигателя: HONDA GX 35 4T
• Мощность двигателя: 1,6 cv
• Вес продукта (моторный блок): 6 kg
• Вал TBX — сопутствующая насадка: AX 45
• Длина TBX: 0,5 m
• Вес TBX: 2 kg
• Диаметр насадки AX 45: 45 mm
• Диаметр насадки AX 40: 40 mm
• Длина насадки AX 45: 325 mm
• Длина насадки AX 40: 335 mm
• Ориентировочная производительность (AX 45 / AX 40): 25 m³/h / 17 m³/h
• Обороты (AX 45 / AX 40): 9000 r.p.m / 13500 r.p.m
• Вес насадки AX 45: 3 kg
• Вес насадки AX 40: 2,2 kg
