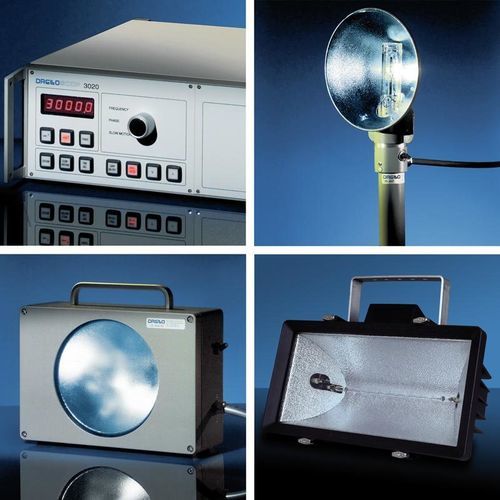

Цифровой стробоскоп DRELLOSCOP 3020

высокой интенсивностис отдельной лампойгерметичный

Обзор DRELLOSCOP 3020 – промышленная стробоскопическая система для инспекций, анализа вибраций, измерения частоты вращения, исследований кавитации и контроля качества. Доступны три варианта ламп. Частота вспышек может управляться внутренне или внешне; предусмотрен выходной сигнал для синхронизации внешних устройств. Функция замедленного движения и регулируемый фазовый сдвиг при внешнем триггере позволяют проводить детальные проверки и измерения.

Ключевые характеристики

• Три варианта ламп для различных промышленных задач (портативная, защищённая от брызг, широкого луча)
• Освещённость до 12750 lux (в зависимости от лампы) на 100 cm
• Диапазон частот до 416 Hz / 25000 min⁻¹ (в зависимости от лампы/режима)
• Внутреннее и внешнее управление частотой вспышек
• Функция замедленного движения (beat frequency) для улучшенного наблюдения
• Регулируемый фазовый сдвиг между внешним триггером и вспышкой (0°–360°)
• Выход тактовых импульсов для синхронизации дополнительных устройств
• Возможность мастер/слейв синхронизации
• Опционально: пульт дистанционного управления и интерфейс RS-232

Функции

• Внутреннее управление частотой вспышек поворотным регулятором
• Внешнее управление через преобразователь (положительные импульсы 0,5–30 Vs) или синусоидальное напряжение (1–60 Vss)
• Выход триггера: 12 V положительное, игольчатые импульсы для синхронизации
• Функция замедленного движения и регулировка фазы при внешнем триггере

Опции

• Пульт дистанционного управления 3001 FB
• Серийный интерфейс RS-232 для управления через ASCII-команды
• Мастер/слейв синхронизация нескольких устройств (напр., DRELLOSCOP 3018)
• Делитель/расширитель частоты для получения более высоких частот при внешнем триггере

Варианты ламп
Ручная лампа HL 4037

• Интенсивность света: макс. 12750 lux (на 100 cm)
• Освещаемая площадь: Ø ок. 820 mm (на 100 cm)
• Габариты: ручка Ø 40 mm, длина ручки 120 mm, рефлектор 200 mm, общая длина 380 mm
• Вес: ок. 1,6 kg (включая 6 m кабель и вилку)
• Источник света: кварцевая вспышечная трубка 305-1

Защищённая от брызг лампа LE 4040

• Интенсивность света: макс. 12750 lux (на 100 cm)
• Освещаемая площадь: Ø ок. 820 mm (на 100 cm)
• Габариты (Ш x В x Г): 330 x 230 x 110 mm
• Вес: ок. 6 kg (включая 6 m кабель и вилку)
• Класс защиты: IP67
• Источник света: кварцевая вспышечная трубка 305-1

Защищённая от брызг широкопольная лампа LE 4047

• Интенсивность света: макс. 5300 lux (на 100 cm)
• Освещаемая площадь: ок. 2200 x 1065 mm (на 100 cm)
• Габариты (Ш x В x Г): 465 x 185 x 250 mm
• Вес: ок. 7,4 kg (включая 6 m кабель и вилку)
• Класс защиты: IP55
• Источник света: кварцевая вспышечная трубка 103-1

Технические характеристики

• Блок управления DRELLOSCOP 3020
• Питание: 230 VAC, 50–60 Hz (опционально 115 VAC)
• Потребляемая мощность: макс. 900 W
• Габариты с ручкой (Ш x В x Г): 450 x 133 x 375 mm
• Вес: ок. 17 kg
• Диапазон частот (HL 4037 / LE 4040 / автоматический режим): 0,5 – 416 Hz / 30 – 25000 min⁻¹
• Диапазон частот (LE 4047): 0,5 – 240 Hz / 30 – 14400 min⁻¹
• Внутреннее управление: поворотный регулятор
• Внешнее управление: внешний датчик, положительные импульсы 0,5–30 Vs или синусоидальное напряжение 1–60 Vss
• Выход триггера: 12 V положительное, игольчатые импульсы, внутреннее сопротивление ок. 1 kΩ
• Дисплей: 5-значный 7-сегментный, значение в Hz / min⁻¹
• Фазовый сдвиг (внешний триггер): 0° – 360°
• Функция замедленного движения (beat frequency): ± 5.000 Hz (при внешнем триггере)
• Длительность вспышки: 10 – 25 μs
• Серийный интерфейс: RS-232 (опция)
• Температура эксплуатации: 0° … +50° C
• Температура хранения: -20° … +70° C
• Сертификация: CE
