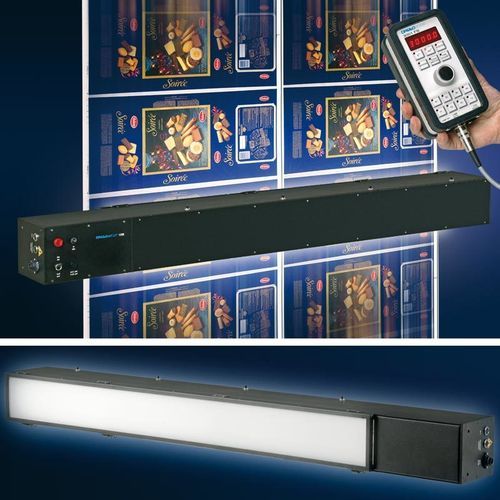

Стробоскоп машинного зрения DRELLOSCOP 1296стационарныйвысокой интенсивности110-230В
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Спецификации
- стационарный, высокой интенсивности, 110-230В, машинного зрения
Описание
Обзор продукта
Версии / Размеры
Комплектация
Дополнительная информация
Технические характеристики
- Для наблюдения печатных и материалных лент на печатных машинах, перемотчиках или разматывателях/резчиках
- Высокая световая интенсивность с однородным освещением для ширины ленты до 2000 мм
- Прочная промышленная конструкция, устойчивая к помехам, для непрерывной работы
- Частота вспышек до 166,67 Гц / 10000 мин-1
- Внутреннее и внешнее управление частотой вспышек
- Удобное управление через пульт дистанционного управления с магнитным держателем
- Функция замедленной съёмки (slow-motion)
- Регулируемый сдвиг фазы между внешним триггером и вспышкой
- Функция диммирования
- Автоматическое отключение
Версии / Размеры
- Парт.№ 0D1129600033 - DRELLOSCOP 1296/3 - ширина ленты 1000 мм с 3 вспышными лампами
- Парт.№ 0D1129600043 - DRELLOSCOP 1296/4 - ширина ленты 1300 мм с 4 вспышными лампами
- Парт.№ 0D1129600053 - DRELLOSCOP 1296/5 - ширина ленты 1600 мм с 5 вспышными лампами
- Парт.№ 0D1129600063 - DRELLOSCOP 1296/6 - ширина ленты 2000 мм с 6 вспышными лампами
Комплектация
- DRELLOSCOP 1296 (выбранная версия/размер)
- Пульт дистанционного управления 3001 FB вкл. соединительный кабель 6 м
- Сетевой кабель 2 м
- Диффузионное стекло с защитой от осколков
- Монтажный комплект (120°)
- Вспышные лампы 302-2 (количество в зависимости от версии/размера)
- Разъём для подключения внешнего триггера
- Руководство по эксплуатации (английский или немецкий)
Дополнительная информация
- Контрастный датчик доступен как опциональный аксессуар
- Изменения в связи с техническим прогрессом возможны
Технические характеристики
- Питание: 230 VAC, 50 – 60 Hz (опция 115 VAC)
- Потребляемая мощность: 1296/3: макс. 180 W; 1296/4: макс. 220 W; 1296/5: макс. 260 W; 1296/6: макс. 300 W
- Габариты (Ш x В x Г): 1296/3: 1140 x 160 x 140 мм; 1296/4: 1440 x 160 x 140 мм; 1296/5: 1740 x 160 x 140 мм; 1296/6: 2040 x 160 x 140 мм; пульт 3001 FB: 90 x 170 x 65 мм
- Вес: 1296/3: прибл. 22 кг; 1296/4: прибл. 26 кг; 1296/5: прибл. 30 кг; 1296/6: прибл. 32 кг; пульт 3001 FB: прибл. 0,8 кг
- Диапазон частот: 0,5 – 166,67 Гц / 30 – 10000 мин-1
- Внутреннее управление частотой: поворотный переключатель на пульте 3001 FB
- Внешнее управление частотой: прямоугольные импульсы 0,3 – 24 Vs
- Индикация: 5-значный 7-сегментный дисплей на пульте 3001 FB; индикация в Hz / min-1
- Сдвиг фазы: 0° – 360° (при внешней триггерной синхронизации)
- Функция slow-motion: частота биений ± 2.000 Hz (при внешней триггерной синхронизации)
- Автовыключение: включаемое - 3 мин.
- Интенсивность света (в зависимости от частоты): макс. 1880 lux (@ 30 cm) / макс. 676 lux (@ 50 cm)
- Освещаемая площадь: 1296/3: прибл. 1000 x 360 мм (@ 30 cm) / прибл. 1666 x 600 мм (@ 50 cm); 1296/4: прибл. 1300 x 360 мм (@ 30 cm) / прибл. 2166 x 600 мм (@ 50 cm); 1296/5: прибл. 1600 x 360 мм (@ 30 cm) / прибл. 2666 x 600 мм (@ 50 cm); 1296/6: прибл. 1900 x 360 мм (@ 30 cm) / прибл. 3166 x 600 мм (@ 50 cm)
- Источник света: кварцевые вспышные лампы 302-2
- Количество источников: 1296/3: 3 шт.; 1296/4: 4 шт.; 1296/5: 5 шт.; 1296/6: 6 шт.
- Рабочая температура: 0° ... +50° C
- Температура хранения: -20° ... +70° C
- Класс защиты: IP30 (устройство); IP50 (пульт 3001 FB)
- Сертификация: CE
