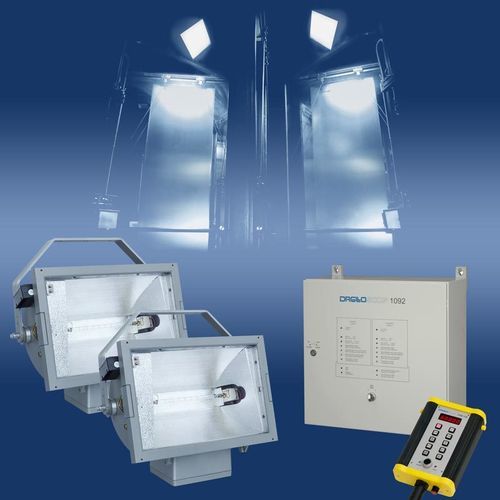

Стробоскоп машинного зрения DRELLOSCOP 1092стационарныйвысокой интенсивностис отдельной лампой
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Спецификации
- высокого качества, стационарный, высокой интенсивности, 110-230В, с отдельной лампой, герметичный, машинного зрения
Описание
Обзор
Комплектация / Варианты
Документы
Технические характеристики
Характеристики / Спецификации
- Высокая световая отдача и освещение больших площадей для масштабной промышленной инспекции и металлургической отрасли
- Визуальный контроль качества и выявление дефектов поверхности (например, периодические следы валков, следы вибрации, отложения шлака, капли эмульсии)
- Прочная промышленная конструкция, защищённая от брызг, для непрерывной работы (IP54)
- Электронный блок для настенного монтажа с подробной индикацией состояния и дистанционным блоком управления 1090 FB (магнитный держатель)
- Варианты с одной или двумя широкозрачными лампами LE 4149; высокопроизводительные кварцевые флэш-лампы 106-1
- Вентиляция флэш-ламп не требуется, что исключает загрязнение внутренней части светильника
- Модульная конструкция обеспечивает удобство обслуживания
- Частота вспышек до 130 Hz / 7800 min-1 (внешняя синхронизация до 2080 Hz с встроенным делителем частоты)
- Внутреннее и внешнее управление частотой вспышек, регулируемая фазовая сдвиг, регулировка яркости и функция замедленного движения
- Функция автоматического отключения (настраиваемая)
Комплектация / Варианты
- Art.-Nr. 0D1109200005 - DRELLOSCOP 1092 с 2 x лампа LE 4149:
- Электронный блок DRELLOSCOP 1092
- 2 x лампа LE 4149 вкл. монтажный кронштейн, соединительный кабель 10 м и гнездо
- 2 x высокопроизводительная флэш-лампа 106-1
- Дистанционный блок управления 1090 FB вкл. соединительный кабель 15 м
- Сетевой кабель 6 м
- Разъём для подключения внешней триггерной сигнализации
- Ключ для корпуса электронного блока
- Руководство по эксплуатации (английский или немецкий)
- Art.-Nr. 0D1109200006 - DRELLOSCOP 1092 с 1 x лампа LE 4149:
- Электронный блок DRELLOSCOP 1092
- 1 x лампа LE 4149 вкл. монтажный кронштейн, соединительный кабель 10 м и гнездо
- 1 x высокопроизводительная флэш-лампа 106-1
- Дистанционный блок управления 1090 FB вкл. соединительный кабель 15 м
- Сетевой кабель 6 м
- Разъём для подключения внешней триггерной сигнализации
- Ключ для корпуса электронного блока
- Руководство по эксплуатации (английский или немецкий)
Документы
- Технический паспорт доступен на английском и немецком языках
Технические характеристики
- Питание: 230 VAC, 40–60 Hz (опция 115 VAC)
- Потребляемая мощность: макс. 1600 W
- Габариты (Ш x В x Г): электронный блок 500 x 500 x 210 мм; лампа LE 4149 (без кронштейна) прибл. 560 x 500 x 320 мм; блок дистанционного управления 1090 FB 210 x 290 x 90 мм
- Масса: электронный блок прибл. 16 кг; лампа LE 4149 прибл. 16 кг; блок дистанционного управления прибл. 2,5 кг
- Диапазон частот: 60–130 Hz / 3600–7800 min-1; внешний вход min. 60 Hz – max. 2080 Hz с интегрированным делителем частоты
- Внутреннее управление вспышками: поворотный переключатель на блоке 1090 FB
- Внешнее управление вспышками: импульсы 0,5–30 V или постоянное напряжение 0–10 V (опция: управляющий ток 0–20 mA)
- Индикация: 5-значный 7-сегментный дисплей на блоке 1090 FB; отображение в Hz / min-1
- Фазовый сдвиг: 0°–360° (при внешней синхронизации)
- Функция замедленного движения: биений ±9 500 Hz (при внешней синхронизации)
- Автоматическое отключение: включаемое – 2,5 мин
- Длительность вспышки: прибл. 50 μs
- Энергия вспышки: макс. 5,5 J, плавно регулируемая
- Интенсивность света (на лампу / зависит от частоты): макс. 1780 lux (@ 150 cm); макс. 1000 lux (@ 200 cm); макс. 640 lux (@ 250 cm)
- Освещаемая площадь (на лампу): прибл. 2430 x 1290 мм (@ 150 cm); прибл. 3240 x 1720 мм (@ 200 cm); прибл. 4050 x 2150 мм (@ 250 cm)
- Источник света: высокопроизводительная кварцевая флэш-лампа 106-1
- Рабочая температура: 0° … +40° C; температура хранения: -20° … +70° C
- Класс защиты: IP54; Сертификация: CE
Характеристики / Спецификации
- Модель: DRELLOSCOP 1092
- Семейство: HELIO-STROB
- Питание: 230 VAC (опция 115 VAC)
- Макс. потребление: 1600 W
- Внутренняя частота вспышек: 60–130 Hz
- Внешняя синхронизация: до 2080 Hz с делителем
- Энергия вспышки: до 5,5 J, регулируемая
- Длительность вспышки: прибл. 50 μs
- Интенсивность света (150/200/250 cm): 1780 / 1000 / 640 lux
- Освещаемая площадь (150/200/250 cm): 2430 x 1290 / 3240 x 1720 / 4050 x 2150 мм
- Класс защиты: IP54
