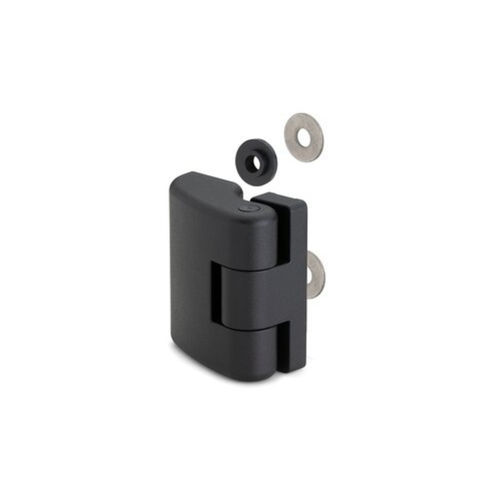

Плоский шарнир CFDX-G-C-B

из технополимерапривинчиваемыйвстроенный

Описание
Петля CFDX‑G для узкого стояка. Предназначена для монтажа на стекле или панелях; корпуса из стеклонаполненного SUPER‑technopolymer (PA), черное матовое покрытие. Доступна в компланарном (C) и некопланарном (R) исполнениях с вариантами крепления B (гайки), p (штифты с резьбой) и SH (сквозные отверстия для потайных винтов).

Основные характеристики

• Материал корпуса: стеклонаполненный полиамид (PA) SUPER‑technopolymer, черный, матовый.
• Вал вращения: стеклонаполненный PA SUPER‑technopolymer.
• Ступенчатые шайбы: NBR резина, твердость 70 Shore A (в комплекте). Сырье соответствует FDA CFR.21 и EU 10/2011.
• Плоские шайбы: A4 UNI 6593‑MT нержавеющая сталь (в комплекте).
• Максимальная толщина двери для некоторых исполнений: 5 мм (версии R).

Стандартные исполнения

• CFDX‑G‑C‑B: нержавеющие гайки с резьбовым отверстием в узкой части (стояк); латунные втулки с глухой резьбой в широкой части (дверь).
• CFDX‑G‑C‑p: резьбовые штифты из нержавеющей стали в узкой части (стояк); латунные втулки с глухой резьбой в широкой части (дверь).
• CFDX‑G‑C‑SH: сквозные отверстия с гнездом для потайных винтов в узкой части (стояк); латунные втулки с глухой резьбой в широкой части (дверь). SH‑версии поставляются разобранными.

Функции и области применения
Петля CFDX‑G (registered design) состоит из двух частей разного размера (широкая и узкая) для применения на конструкциях с узким стояком. Способ монтажа снижает риск несанкционированного доступа. Подходит для дверей из стекла или панелей, где требуются коррозионная стойкость, малый вес и электрическая изоляция.

Угол поворота (прибл.)
Макс. ≈ 195° (диапазон −5° до +190°, 0° соответствует компланарному положению соединяемых поверхностей). Не превышайте этот предел, чтобы не ухудшить механические характеристики.

Рекомендации по установке

• Для монтажа на стекло/панель: просверлите отверстие Ø 10.5 ±0.2 мм в стекле/панели (минимальная толщина 4 мм).
• Установите петлю, центрируя сопрягаемую деталь (d1) в отверстии.
• На противоположной стороне вставьте ступенчатые и плоские шайбы и закрепите винтами (винты не входят в комплект).

Тесты прочности (выбранные значения)
(Столбцы разделены " | " ; строки разделены
)
Тест — Осевая нагрузка Ea [N] | Разрушающая нагрузка Ra [N] | Радиальная нагрузка Er [N] | Разрушающая нагрузка Rr [N] | Нагрузка при 90° E90 [N] | Разрушающая нагрузка R90 [N]
CFDX‑G‑C.40‑B‑M5 | 488 | 2541 | 397 | 1613 | 347 | 1361
CFDX‑G‑C.40‑p‑M5x14.5 | 455 | 2569 | 362 | 1679 | 450 | 1458
CFDX‑G‑C.40‑SH.5 | 455 | 2822 | 455 | 1713 | 492 | 1377
CFDX‑G‑C.50‑B‑M6 | 909 | 2567 | 1051 | 2034 | 1211 | 2161
CFDX‑G‑C.50‑p‑M6x14.5 | 534 | 2330 | 1247 | 2194 | 1415 | 2365
CFDX‑G‑C.50‑SH.6 | 921 | 2795 | 1238 | 2818 | 1299 | 2899
CFDX‑G‑C.60‑B‑M6 | 820 | 3585 | 1152 | 2004 | 1676 | 2481
CFDX‑G‑C.60‑p‑M6x14.5 | 798 | 3106 | 1064 | 1904 | 1747 | 2510
CFDX‑G‑C.60‑SH.6 | 1072 | 3560 | 1092 | 3326 | 1877 | 4587

Инструкции по сборке (кратко)
Для SH‑версий: смонтируйте узкую сторону на стояк, широкую сторону на дверь; вставьте осевой штифт со стороны без увеличения диаметра до защелкивания в корпусе петли.

Варианты / Доступные позиции
Семейство изделий CFDX‑G с кодами и размерами (примеры): C.40‑B‑M5, C.40‑p‑M5x14.5, C.50‑B‑M6, C.60‑B‑M6 и соответствующие R и SH версии. Варианты определяют размеры (L, B, f, d и т.д.) и типы крепления (гайка, штифт, потайные отверстия).

Примечания
В комплект входят ступенчатые шайбы (NBR) и плоские шайбы A4. SH‑версии поставляются разобранными для упрощения монтажа. Не превышайте указанные пределы углов и нагрузок.

характеристики / технические спецификации

• Серия / Модель: CFDX‑G
• Материал: стеклонаполненный PA (SUPER‑technopolymer), черный, матовый
• Вал вращения: стеклонаполненный PA
• Уплотнения / шайбы: NBR 70 Shore A (соответствует FDA/EU 10/2011)
• Плоские шайбы в комплекте: A4 UNI 6593‑MT нержавеющая сталь
• Стандартный монтаж: дверь и стояк в одной плоскости (CFDX‑G‑C‑...)
• Альтернативный монтаж: версии для несоосного монтажа (CFDX‑G‑R‑...)
• Варианты крепления: резьбовые гайки, резьбовые штифты, потайные отверстия (B, p, SH)
• Максимальный угол поворота: ≈ 195°
• Испытанные механические нагрузки: значения для осевой, радиальной и 90° нагрузок приведены для каждой позиции
• Применение: монтаж на стекло или панели (отверстие Ø 10.5 ±0.2 мм, мин. толщина 4 мм)
