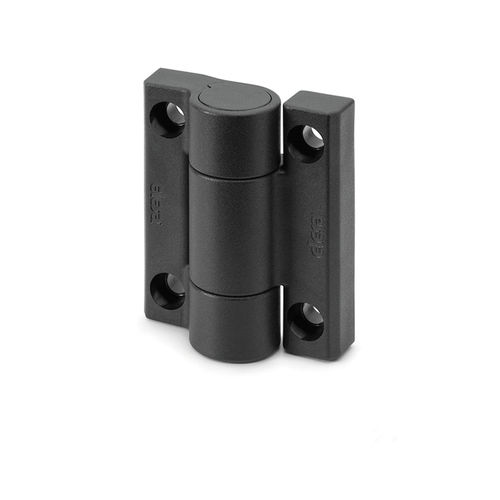

Шарнир с амортизацией CFAM.

угловойиз полиамидаиз стекловолокна

Материал Корпус из технополимера полиамида (PA), армированного стекловолокном, черного цвета, матовая отделка. Амортизатор На основе силиконового масла Стандартные исполнения Проходные отверстия для винтов с цилиндрической головкой M6. CFAM-O-NC: для применений с горизонтальной осью, плавный возврат при закрытии. CFAM-O-NO: для применения с горизонтальной осью, плавный возврат при открытии. CFAM-V-NC: для применения с вертикальной осью, плавный возврат при закрытии. CFAM-V-NO: для применения с вертикальной осью, плавный возврат при открытии. Суффикс для обозначения значения крутящего момента амортизатора: 080: конечный демпфирующий момент 0,8 Нм. 300: конечный демпфирующий момент 3,0 Нм. Угол поворота (приблизительное значение) Максимум 110° (0° и +110°, при этом 0° - условие, при котором две взаимосвязанные поверхности находятся в одной плоскости). Шарнир может также обеспечивать дополнительный угол -5°, чтобы компенсировать любые смещения рам. Не превышайте предельный угол поворота, чтобы не ухудшить механические характеристики петли. Угол демпфирования Демпфирование происходит только в одном направлении в зависимости от выбранного исполнения (NO или NC), как указано на чертежах. Дайте петле свободно закрываться и открываться, не принуждая ее. Особенности и характеристики Петля CFAM используется для амортизации повторного закрывания или открывания дверей с вертикальной осью (CFAM-V) или люков с горизонтальной осью (CFAM-O) с помощью амортизатора. Демпфирующий момент изменяется постепенно при вращении петли, от минимального до максимального значения, как показано на рисунке. В ходе специальных испытаний на усталостную прочность амортизатор выдержал более 20 000 / 30 000 циклов при сохранении номинального значения демпфирующего момента.
