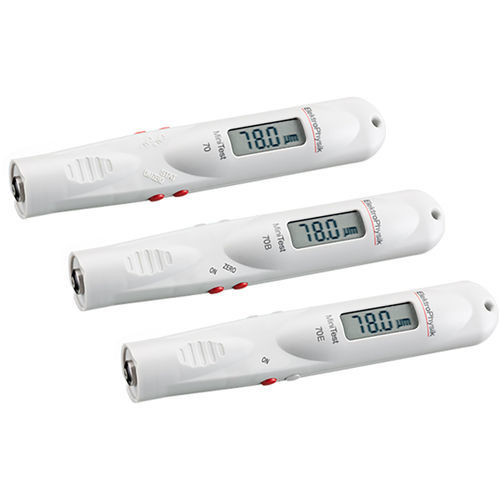

Толщиномер для покрытия MiniTest 70 series

медьстальдля цветных металлов

Описание продукта
MiniTest 70 — это измеритель толщины покрытия в корпусе-ручке с интегрированным датчиком для неразрушающего измерения немагнитных покрытий (краска, пластик, хром и др.) на ферромагнитных подложках (сталь) и изолирующих покрытий на проводящих подложках (алюминий, медь, аустенитная нержавеющая сталь). Пружинные, износостойкие наконечники зондов повышают долговечность при измерениях на шероховатых или абразивных поверхностях.

Ключевые преимущества

• Точная измерительная способность до 3 мм на стали (F) и до 2,5 мм на цветных металлах (N).
• Двойной датчик автоматически определяет подложку и выбирает метод — вихретоковый или магнитно‑индукционный (функция двойного датчика ограничена у модели E).
• Износостойкие наконечники зондов для длительной эксплуатации в промышленных условиях.
• Лёгкий компактный корпус — ок. 80 г, форм-фактор ручки для портативного применения.

Модификации

• MiniTest 70 F: Отображение статистики (количество, среднее, стандартное отклонение, макс, мин). Только для ферромагнитных подложек (например, сталь). Диапазон 0–3 мм. Калибровка 1‑ и 2‑точечная.
• MiniTest 70 FN: Отображение статистики. Для ферромагнитных и неферромагнитных подложек (например, алюминий, латунь). Диапазон 0–3 мм на стали и 0–2,5 мм на цветных металлах. Калибровка 1‑ и 2‑точечная.
• MiniTest 70 B‑FN: Для ферромагнитных и неферромагнитных подложек. Диапазон 0–3 мм (сталь) и 0–2,5 мм (цветные металлы). 1‑точечная калибровка.
• MiniTest 70 E‑FN: Для ферромагнитных и неферромагнитных подложек. Диапазон 0–3 мм (сталь) и 0–2,5 мм (цветные металлы). Функции двойного датчика зависят от модели.

Применение

• Неразрушающее измерение толщины немагнитных покрытий (лаки, эмали, хром, цинк) на ферромагнитных основах (например, сталь).
• Измерение изолирующих покрытий (лаки, анодирование) на цветных металлах (например, алюминий, медь, аустенитная нержавеющая сталь, латунь).

Принципы измерения

• Магнитно‑индуктивный метод (датчики типа F) согласно DIN EN ISO 2808, метод 7C.
• Вихретоковый метод (датчики типа N) согласно DIN EN ISO 2808, метод 7D.

Характеристики

• Диапазоны измерений: F: 0–3 мм; N: 0–2,5 мм.
• Интегрированная 32‑битная обработка сигнала (в зависимости от модели) и автоматическое распознавание подложки для стабильных результатов в производстве.
• Повторяемость и точность, подходящие для контроля качества (см. технические характеристики).
• Питание: 1 × AA (LR06); лёгкий корпус для мобильных проверок.

Комплект поставки

• Прибор MiniTest 70 с интегрированным датчиком.
• Руководство по эксплуатации.
• 1 × батарея AA (LR06).
• Нулевые эталоны и контрольные пластины.
• Поясная сумка.

Технические характеристики

• Формат прибора: компактный корпус‑ручка с интегрированными датчиками; длина ≈ 157 мм, Ø 27 мм; масса ≈ 80 г.
• Диапазоны измерений: F: 0–3 мм (118 mils); N: 0–2,5 мм (95 mils).
• Точность: ±(1,5 μm + 3% от показания) при 1‑точечной калибровке; ±(1,5 μm + 2% от показания) при 2‑точечной калибровке (в зависимости от модели).
• Повторяемость: ±(1 μm + 1% от показания).
• Разрешение в нижнем диапазоне: 0,5 μm.
• Минимальный радиус выпуклой кривизны: 5 мм; минимальный радиус вогнутой кривизны: 40 мм.
• Минимальная толщина подложки: F: 0,5 мм; N: 0,04 мм.
• Единицы: метрические / дюймовые переключаемые.
• Калибровка: стандартная, 1‑ и 2‑точечная (в зависимости от варианта).
• Статистика (варианты F, FN): n, среднее, стандартное отклонение, мин, макс.
• Температура эксплуатации: −10 °C до 60 °C. Хранение: −20 °C до 70 °C.
• Нормативы: DIN EN ISO 2808 (методы 7C / 7D) и другие отраслевые стандарты.
