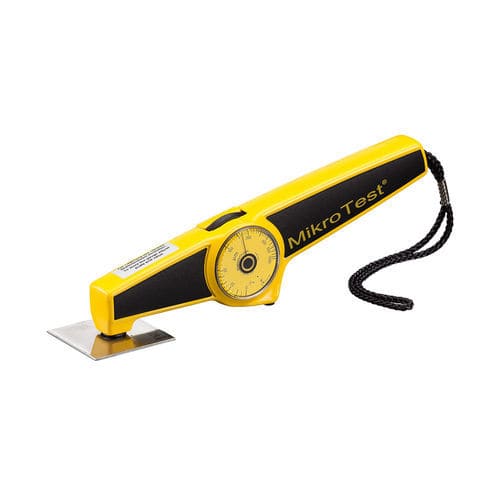

Толщиномер для покрытия MikroTest series

медьстальдля цветных металлов

Обзор
MikroTest — механический толщиномер покрытий для разрушающих измерений толщины немагнитных покрытий на ферромагнитных подложках по принципу магнитного сцепления. Металлический корпус и отсутствие батарей обеспечивают надежную эксплуатацию в промышленных условиях.

Области применения

• Измерение немагнитных покрытий: краски, лаки, эмаль, хром и цинк на стали.
• Электролитическое никелевое покрытие на стали (модель NiFe50).
• Электролитическое никелевое покрытие на неферромагнитных подложках (модели Ni50, Ni100): алюминий, медь, пластик.

Варианты моделей и режимы работы
MikroTest 5

• Ручной привод: повернуть шкалировочное колесо до упора вперед, затем медленно повернуть назад до отрыва магнита от поверхности.
• MikroTest 5 G — диапазон 0–100 µm, для гальваники и лакокрасочных покрытий на стали.
• MikroTest 5 F — диапазон 0–1 000 µm, для лакокрасочных покрытий на стали.

MikroTest 6

• Автоматический пружинный привод с фиксатором: повернуть колесо до упора и запустить автоматическую последовательность измерения.
• MikroTest 6 G — 0–100 µm.
• MikroTest 6 F — 0–1 000 µm.
• MikroTest 6 S3 — 0,2–3 mm, для эмали, пластика, резины на стали.
• MikroTest 6 S5 — 0,5–5 mm.
• MikroTest 6 S10 — 2,5–10 mm.
• MikroTest 6 S20 — 7,5–20 mm.
• MikroTest 6 Ni50 — 0–50 µm, никелевое покрытие на неферромагнитных подложках.
• MikroTest 6 Ni100 — 0–100 µm.
• MikroTest 6 NiFe50 — 0–50 µm, никелевое покрытие на стальной подложке.

Принцип измерения
Магнитное сцепление в соответствии с DIN EN ISO 2808, метод 7A.

Особенности

• Корпус из цинкового литья під тиск, прочный для промышленного применения.
• Долговечный магнит, произведенный ElektroPhysik.
• Диапазоны измерения от микрометров до 20 мм в зависимости от модели.
• Компенсация веса обеспечивает работу в любом положении: горизонтально, вертикально и вверх тормашками.
• Возможность измерения на криволинейных поверхностях.
• Полностью механическая работа без батарей.

Комплект поставки

• Прибор MikroTest.
• Руководство по эксплуатации.
• Мягкий футляр.

Технические характеристики

• Диапазоны: 6 S3: 0,2–3 mm; 6 S5: 0,5–5 mm; 6 S10: 2,5–10 mm; 6 NiFe50: 0–50 µm (прочие варианты как перечислено).
• Применение по вариантам: S3/S5/S10 — эмаль, пластик, резина на стали; NiFe50 — электроникелирование на стали (стали ST 33–ST 60).
• Погрешность: S3/S5/S10 ±5% от значения; NiFe50 ±2 µm и +8% от значения.
• Минимальная измеряемая площадь (Ø): S3 30 mm; S5 50 mm; S10 50 mm; NiFe50 20 mm.
• Минимальный радиус кривизны (выпуклый/вогнутый): S3 15 mm/25 mm; S5 15 mm/25 mm; S10 15 mm/25 mm; NiFe50 10 mm/25 mm.
• Минимальная толщина подложки: S3/S5 1,0 mm; S10 2,0 mm; NiFe50 0,5 mm.
• Температурный диапазон эксплуатации: -20 °C до 100 °C.
• Габариты: прибор 215 × 55 × 29 mm; футляр 235 × 185 × 46 mm.
• Масса: футляр с прибором ≈ 560 г.
