Толщиномер для покрытия GalvanoTest 3000

для металланастольныйкулонометрический

Обзор продукта
GalvanoTest — измеритель толщины покрытий по кулометрическому (анодному) методу для нанесённых покрытий: хром, никель, кадмий, медь, латунь, серебро, золото, олово, цинк и др. на металлических и неметаллических подложках. Толщина определяется по измеренному току и времени во время контролируемого электролитического растворения.

Информация о продукте
Доступна модель GalvanoTest 3000: большой объём электролита и циркуляционный насос для быстрых серийных измерений; особенно подходит для очень мелких деталей и измерения золотых покрытий. Модель 2000 снята с производства. Коэффициенты калибровки и параметры настройки регулируются в зависимости от типа металла и площади измерения.

Применение

• Деструктивное измерение гальванических покрытий (напр., Cr, Ni, Cd, Cu, латунь, Ag, Au, Sn, Zn) на металлических и неметаллических подложках.

Принцип измерения

• Кулометрическое (анодное) растворение по закону Фарадея: электролит и ток растворяют металловый слой; по величине протекшего заряда вычисляют толщину.

Особенности

• 8 скоростей удаления ≈0,3–40 µm/min
• Площади измерения 0,25–8 mm² (опционально стаканчик электролита до ≈16 mm²)
• Диапазон измерений 0,05–75 µm
• Аксессуары для измерения проволоки (катодный стакан) и мелких деталей
• Переменная чувствительность отключения для измерения зон сплавов
• Прямо настраиваемая калибровка; 10 предустановленных металлов и дополнительные специальные покрытия

Комплект поставки

• Прибор GalvanoTest
• Стандартная стойка с измерительной ячейкой и пульсирующим соплом (GalvanoTest 2000)

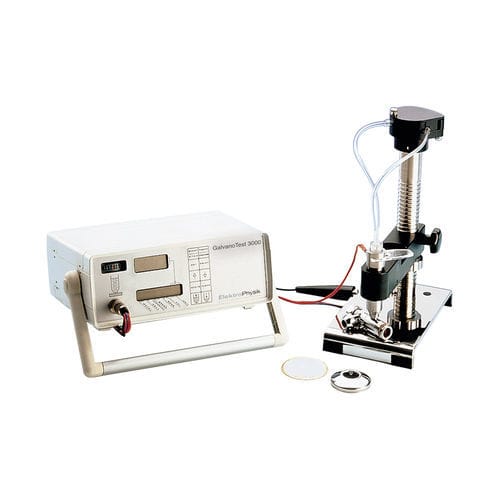

• Измерительная стойка с интегрированным циркуляционным насосом и измерительной ячейкой тип 1 (GalvanoTest 3000)
• Соединительный кабель прибор‑стойка, кольцевые уплотнения, маски
• Электролиты (по запросу), пипетки, ёмкость для отработанного электролита, распылитель
• Резиновый карандаш, впитывающая бумага, руководство по эксплуатации

Технические характеристики

• Сочетания покрытие/подложка: >70 стандартных сочетаний; плоские и изогнутые поверхности; мелкие детали и провода; 10 предустановленных металлов (Cr, Ni, Cu, латунь, Zn, Ag, Sn, Pb, Cd, Au) + 8 специальных покрытий
• Диапазон измерений: 0,05…75 μm
• Измерительная ячейка: с циркуляционным насосом (3000)
• Площадь измерения: уплотнение 4 mm²; маски 1 mm² и 0,25 mm²; опциональный стаканчик 0,25–≈16 mm²
• Настройки: до 8 скоростей удаления (≈0,3–40 μm/min), регулируемые калибровочные факторы, переменная скорость отключения
• Хранение данных: 18 ячеек приложений, до 2000 измерений; энергонезависимая память сохраняет калибровки и статистику
• Статистическая обработка: среднее, стандартное отклонение, коэффициент вариации, количество, мин/макс; мгновенное или отложенное отображение/печать
• Интерфейсы: MiniPrint, RS232 C, аналоговый выход; сигнал тревоги насыщения электролита
• Неопределённость измерения: ≈5 % показания на площади 8 mm² после калибровки
• Питание: 110/220 V 50–60 Hz, 10 W
• Габариты и вес: прибор ≈260×250×100 mm, ≈2,5 kg; стойка с насосом ≈3,0 kg
• Дополнительные функции: печать кривой напряжения для обнаружения интерфейсов, меню языков, единицы μm или mils, подсвечиваемый вольтметр
