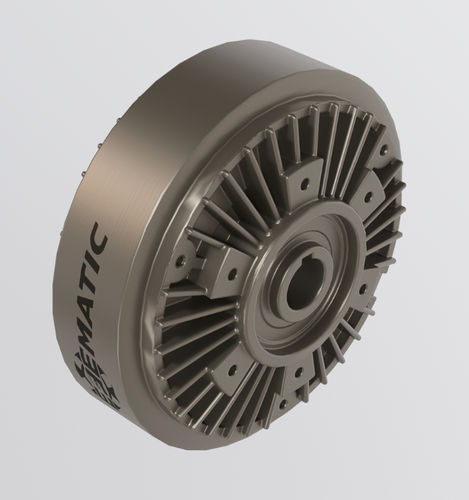

Порошковый тормоз CTS-PBR series

электромагнитныйдля размоточного устройствадля проверки напряжения

Обзор
Порошковая электромагнитная тормозная система, разработанная для точного контроля натяжения ленты при размотке и намотке. Крутящий момент регулируется притяжением и отпусканием магнитных частиц, что обеспечивает тонкую настройку для широкого диапазона диаметров рулонов. Возможна интеграция датчиков и управляющей электроники для автоматизации регулирования натяжения.

Работа
Требуется питание 24 В постоянного тока. Управление — через вход 0–10 В, который может быть подключён к ручному потенциометру или к электронным системам управления на основе ШИМ. Входы датчиков (датчики диаметра, танцоры/dancer, тензодатчики) обрабатываются для корректировки тормозного момента в режиме реального времени.

Монтаж

• Варианты крепления для консольных валов (cantilever).
• Варианты крепления для валов с двойной опорой (double-support).

Регулирование натяжения ленты

• Разомкнутая схема управления: регулировка выполняется вручную оператором или с помощью датчика диаметра; отсутствует автоматическая коррекция в реальном времени.
• Замкнутая схема управления: используются обратные устройства, такие как dancer или тензодатчики, которые сравнивают измеренное натяжение с заданным эталонным значением и автоматически корректируют тормозной момент для повышения точности процесса.

Области применения
Подходит для операций размотки/намотки в упаковочной, полиграфической, текстильной, бумажной и других отраслях, где требуется стабильное натяжение ленты.

Технические характеристики

• Питание: требуется 24 В DC.
• Управляющий сигнал: 0–10 В вход; совместим с ручным потенциометром или PWM-электроникой.
• Принцип торможения: магнитные частицы / порошковая электромагнитная регулировка крутящего момента.
• Интеграция датчиков: поддержка датчиков диаметра, dancer, тензодатчиков для автоматизации.
• Режимы управления: разомкнутый (ручной / по диаметру) и замкнутый (dancer, тензодатчик).
• Варианты монтажа: консольный вал (cantilever) и двойная опора (double-support).
• Доступные версии: стандартная и INOX; монтажные варианты по запросу.
• Документация: доступен технический паспорт и чертежи (PDF по запросу).
