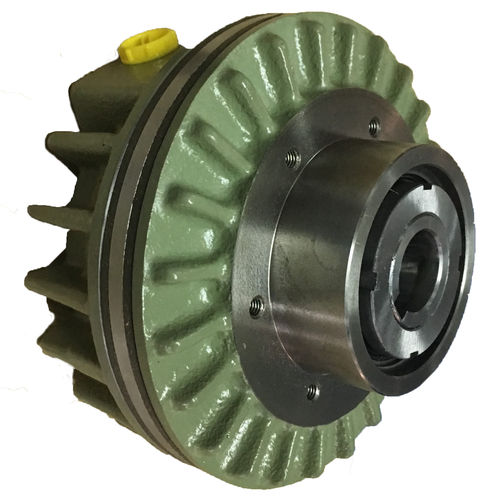

Пневматическое сцепление-тормоз NEF - это компактное устройство с пневматическим сцеплением и антагонистическим тормозом за счет реакции пружин. В приводной цилиндр радиально подается сжатый воздух с номинальным давлением 5,5 бар.
Потребление воздуха минимально, а камера оснащена хромированными и полированными втулками, что обеспечивает оптимальную производительность.
Токопроводящая часть включена в сборку посредством 2 подшипников, она имеет цилиндрическую область с осевыми резьбовыми отверстиями для облегчения включения шестерни или шкива или упругой муфты для адаптации между двумя осями в линию.
Сборку конструкции можно посмотреть в техническом листе.
Правильно регулируя давление воздуха, мы получим контроль над временем ускорения машины, а также ограничение передаваемого крутящего момента с соответствующей безопасностью для остальных частей механизма.
Для быстрого реагирования удобно установить электромагнитный клапан непосредственно на корпусе сцепления-тормоза, что позволяет отказаться от быстродействующего выпускного клапана.
Использование электромагнитных клапанов того же размера, что указан в габарите K, обеспечивает хорошую производительность.
Обычное крепление осуществляется через шкив, цепной диск или ведущую звездочку к ведомому валу. Тормоз накладывается на ведомый вал.
Характеристики:
Самонесущий
Без вращающегося воздухозаборника
Возможность регулировать крутящий момент за счет давления воздуха
Пневматическое сцепление-тормоз NEF может использоваться для различных типов машин, таких как:
Упаковочные машины
станки
Текстильная промышленность
Кабельная промышленность
---
