Многофункциональный регулятор не определено #4568

Обзор
Контроллеры жидких кристаллов Meadowlark Optics обеспечивают настольное управление и модуляцию для переменных ретардеров на основе жидких кристаллов и совместимой LC‑оптики. Доступны в аналоговой (автономной) и цифровой (интерфейс) конфигурациях; подходят для лабораторных и системных приложений, требующих воспроизводимых состояний задержки и синхронизации нескольких каналов.

Ключевые характеристики

• Настольное управление переменными LC‑ретардерами и совместимой LC‑оптикой
• Варианты: аналоговый автономный контроллер и цифровой интерфейс
• Цифровые блоки с USB‑подключением; аналоговый блок поддерживает опциональное питание от батареи

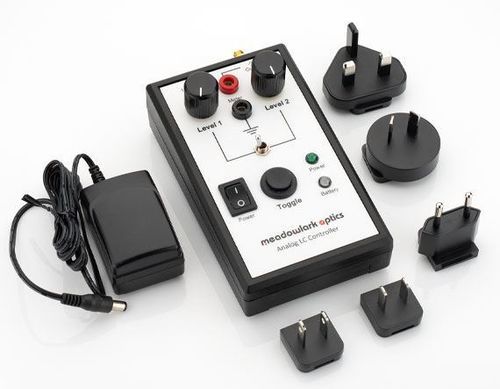

Аналоговый контроллер жидких кристаллов
Аналоговый контроллер рассчитан на немедленную автономную работу на рабочем столе. Он обеспечивает независимую регулировку напряжения для выбора двух воспроизводимых состояний задержки и ручной переключатель для модуляции между ними. Банановые разъемы между ручками позволяют непрерывно контролировать напряжение без прерывания подключений LC‑устройств. Каждый поставляемый ретардер сопровождается измеренной зависимостью задержки от напряжения для точной корреляции задержка‑напряжение. В комплект входит внешний блок питания с международными адаптерами; для полевых условий возможна опция питания от батареи.

Цифровой интерфейс для жидких кристаллов
Цифровой интерфейс поддерживает два независимых канала с измерением и управлением напряжением и температурой. Для каждого канала предусмотрены отдельные SMB I/O‑разъемы и несколько вариантов внешнего управления. Режим автономной работы "set-and-go" позволяет управлять контроллером без компьютера. Интерфейс обеспечивает прямоугольный выход 2 кГц с возможностью амплитудной модуляции (синусоида, прямоугольник, треугольник, пилообразная и формы для эффекта переходного нематического режима). В комплекте поставляется программное обеспечение CellDRIVE 5000 для управления несколькими ячейками и отдельные синхронизирующие выходы для каждого канала.

Содержимое комплекта цифрового интерфейса (сводка)

• Блок контроллера
• SMB I/O‑разъемы на передней панели
• Руководство пользователя
• USB‑кабель
• Блок питания и сетевой кабель
• Возможность измерения и управления температурой
• Программное обеспечение CellDRIVE 5000
• Драйверы виртуальных приборов NI LabVIEW

Применение

• Настольное управление и модуляция LC‑ретардеров
• Лабораторные эксперименты, требующие воспроизводимых состояний задержки
• Системы, требующие синхронизированного или модулированного управления LC на нескольких каналах

Технические характеристики

• Типы контроллеров: Аналоговый (автономный настольный) и Цифровой интерфейс (управление CellDRIVE 5000)
• Аналоговый контроллер: независимая регулировка напряжения для двух выбираемых состояний задержки; ручная коммутация для модуляции; банановые разъемы для контроля напряжения
• Цифровой интерфейс: два независимых канала с измерением и управлением напряжением и температурой; SMB I/O‑разъемы на канал; автономный режим set‑and‑go
• Цифровой выход: 2 кГц прямоугольная волна; амплитудная модуляция с синусоидой, прямоугольником, треугольником, пилообразной формой и формами для эффекта переходного нематического режима
• Включенное ПО: CellDRIVE 5000 для управления несколькими ячейками и синхронизирующих выходов
• Включенные драйверы: NI LabVIEW виртуальные приборы
• Варианты питания: внешний блок питания в комплекте; аналоговый контроллер поддерживает опциональное питание от батареи; международные адаптеры включены
• Калибровка: каждый LC‑ретардер поставляется с измеренной зависимостью задержки от напряжения для точной корреляции
