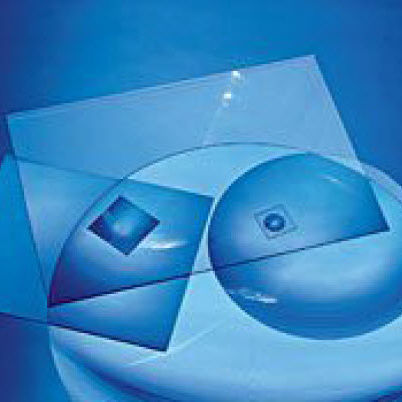

Линза Френеля #46-390

из пластикаасферическая

Линзы Френеля с асферическим контуром - это тонкие плоские линзы для фокусировки. Линза Френеля заменяет изогнутую поверхность обычной линзы серией концентрических канавок, отформованных на поверхности тонкого, легкого пластикового листа. Канавки действуют как отдельные преломляющие поверхности, подобно крошечным призмам в поперечном сечении, изгибая параллельные лучи в очень близком приближении к общему фокусному расстоянию. Линзы Френеля с асферическим контуром тонкие, поэтому очень мало света теряется при поглощении. Линзы Френеля - это компромисс между эффективностью и качеством изображения. Высокая плотность канавок позволяет получать более качественные изображения, в то время как низкая плотность канавок обеспечивает более высокую эффективность (что необходимо в светособирающих системах). В системах с бесконечным сопряжением рифленая сторона линзы должна быть обращена к более длинному сопряжению. Линзы Френеля чаще всего используются в системах сбора света, таких как конденсорные системы или системы эмиттер/детектор. Линзы Френеля также можно использовать в качестве увеличительных или проекционных объективов, однако из-за высокого уровня искажений делать это не рекомендуется. Тонкие, плоские линзы для фокусировки Большие размеры для максимального сбора света Асферически рифленые контуры для улучшения характеристик Общие технические характеристики Центральная толщина CT (в дюймах): 0.06 Допуск на размеры (дюймы): ±0.05 Допуск толщины (%): ±40 Подложка: Акрил Покрытие: Без покрытия Диапазон длин волн (нм): 400 - 1100 Показатель преломления (нд): 1.49 Пропускание (%): 85 (типично) Рабочая температура (°C): 80 (максимальная)
