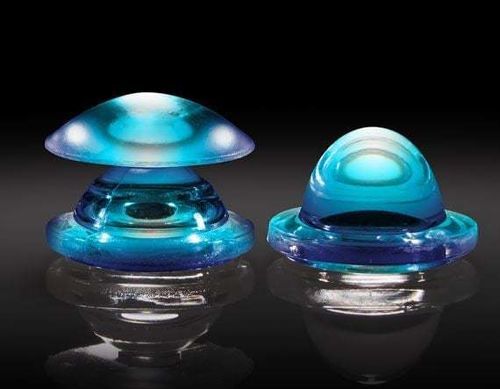

Сферическая линза #4701

из силиконавидимого диапазонадля оптики

Обзор продукта
Оптические элементы для поверхностного монтажа LumenFlow обеспечивают высокую оптическую эффективность в компактном, низкопрофильном корпусе, который легко интегрируется в фотонные сборки. Отлиты с малыми допусками для обеспечения повторяемой работы между производственными партиями. Разработаны для автоматической установки и пайки на плате одновременно с SMT-компонентами; такие оптики поддерживают потоки производства большого объёма и уменьшают затраты и время циклов сборки.

Ключевые особенности

• Пять вариантов формы линзы для настройки профилей освещения
• Более 90% оптической эффективности от UV-A до видимого и ближнего ИК
• Паяльные контактные площадки для высокоточного размещения, совместимые с SMT-процессами

Материалы и устойчивость к окружающей среде
Оптики изготовлены из оптического силикона, который не плавится и не подвергается рефлоу; рабочая температура до 200°C. Силиконовая конструкция водостойка и может быть погружена в воду, устойчива к UV-излучению, ударам и износу в окружающей среде, обеспечивая длительную стабильность в требовательных применениях.

Оптические характеристики и варианты
Доступны в широком диапазоне фокусных расстояний и форм-факторов. Подходят для машинного зрения, сенсорики и осветительных приложений от UV-A до 1,6 µm. Предлагается широкий диапазон углов пучка и поля; эти углы соответствуют 50% и 10% интенсивности света (FWHM и FWTM) для определения схем освещения.

Производство и сборка
Разработаны для автоматической установки и пайки вместе с SMT-компонентами; поддерживают высокопроизводительные производственные процессы и снижают затраты и время циклов сборки. Отлиты с малыми допусками для обеспечения повторяемой производственной производительности.

Технические характеристики

• Семейство: LumenFlow Surface-Mount Optics
• Варианты формы линз: Пять форм для настройки профилей освещения
• Оптическая эффективность: Более 90% от UV-A до видимого и ближнего ИК
• Диапазон длин волн: UV-A до 1,6 µm
• Материал: Оптический силикон
• Рабочая температура: 200°C
• Экологические свойства: Водостойкость, возможность погружения, устойчивость к UV, к ударным и износным воздействиям
• Крепление: Паяльные площадки для высокоточного размещения на плате (совместимо с SMT)
• Метрики углов пучка/поля: Предоставляются как угловые значения для 50% (FWHM) и 10% (FWTM) интенсивности
