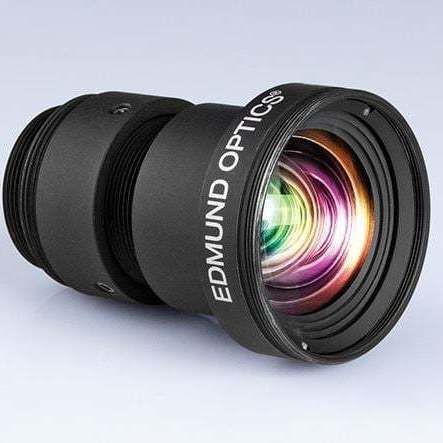

Объектив для камеры с постоянным фокусным расстоянием Ci

для контролямашинного зрениядля использования в биомедицине

Обзор
Объективы с фиксированным фокусным расстоянием TECHSPEC® Ci Series — это компактная упрощённая версия семейства C Series, разработанная для массовой интеграции в приборы. Они обеспечивают низкую вариативность между объективами, широкополосное антибликовое покрытие (BBAR) для высокой передачи света и регулируемый фиксируемый фокус для надёжной установки в оборудовании.

Ключевые особенности

• Форм‑фактор C‑Mount, поддержка сенсоров до 2/3"
• Совместимость с сенсорами примерно до 7,5 МП при размере пикселя 2,8 µm
• Широкополосное антибликовое покрытие (BBAR) для максимальной передачи
• Регулируемый и фиксируемый фокус для установки и фиксации фокусного положения
• Варианты фиксированной диафрагмы для баланса разрешения, пропускной способности и глубины резкости
• Диапазон фокусных расстояний в семействе: 3,5 мм — 50 мм

Семейство продуктов и варианты

• C Series: Фокус с блокировкой на кулачке и регулировка диафрагмы; наиболее настраиваемая версия для машинного зрения.
• Ci Series: Упрощённая механика с фиксированными диафрагмами, компактными корпусами и фиксированным фокусом для интеграции в инструменты.
• Cr Series: Усиленные конструкции с приклеенной оптикой и фиксирующим кольцом фокуса типа C‑clamp для повышения стабильности.
• Cx Series: Модульная механика, допускающая разборку для интеграции аксессуаров (например, жидкостные линзы, диафрагмы).
• Liquid Lens Cx Series: Интегрированная жидкостная линза для быстрого электронного автофокуса.
• Cw Series: Водонепроницаемые исполнения, соответствующие классам защиты (например, IPX7 / IPX9K) для суровых условий.

Размеры
Focal Length | A | B | C | D
6 mm | M34.0 x 0.5 | 47.8 mm | 34 mm | 1.17 mm
12 mm | M22.0 x 0.75 | 29.0 mm | 22 mm | 0.96 mm
16 mm | M22.0 x 0.75 | 40.8 mm | 22 mm | 1.09 mm
25 mm | M22.0 x 0.75 | 29.9 mm | 22 mm | 1.33 mm
35 mm | M25.5 x 0.5 | 41 mm | 22.5 mm | 3.82 mm
50 mm | M30.5 x 0.5 | 49.5 mm | 30.5 mm | 2.06 mm

Применение

• Промышленный контроль и автоматизация
• Машинное зрение и интеграция в инструменты
• Бенч‑топ биомедицинские приборы и OEM‑интеграция

Технические характеристики

• Обозначение: Ci Series (семейство TECHSPEC®)
• Диапазон фокусных расстояний: 3,5 мм — 50 мм (покрытие семейства; конкретные артикула в таблице)
• Крепление / формат: C‑Mount; поддержка до 2/3" сенсоров (вариирует по фокусному расстоянию)
• Поддержка сенсора: До ~7,5 МП при размере пикселя 2,8 µm (рекомендации семейства)
• Покрытие: Broadband Anti‑Reflection (BBAR)
• Механизм фокусировки: Регулируемый, фиксируемый (set‑and‑lock)
• Диафрагма: Варианты фиксированных диафрагм в серии Ci (зависит от артикула)
• Механическая конструкция: Оптимизированы для интеграции в объёме — компактные и легкие
• Усиление: В связанных подсериях доступны усиленные, водозащищённые и стабилизированные варианты
