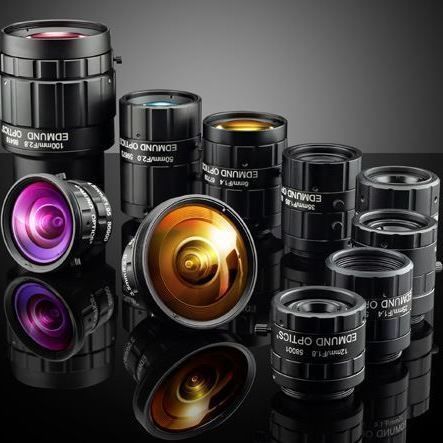

Объектив для камеры с постоянным фокусным расстоянием TECHSPEC® C

для выравниваниядля контролямашинного зрения

Обзор
TECHSPEC® C Series Fixed Focal Length Lenses — компактные объективы C‑mount для промышленных систем машинного зрения, автоматизации и инспекции. Они сочетают разрешение, рабочее расстояние и компактный размер для применения в условиях ограниченного пространства.

Ключевые характеристики

• Поддержка сенсоров до 2/3"
• Совместимость с сенсорами до 7,5 МП (≈2,8 µm размер пикселя)
• Компактный корпус C‑Mount, оптимизированный для машинного зрения
• Фокусные расстояния от 3,5 мм до 100 мм
• Большие максимальные диафрагмы для сохранения пропускной способности при слабом освещении
• Широкополосное антибликовое покрытие BBAR 425–675 нм
• Фиксируемая диафрагма и фокус с заподлицо расположенными фиксирующими винтами
• Упрочнённый механический корпус, изготовленный с жесткими допусками

Описание семейства продуктов
Линейка TECHSPEC® C Series сочетает оптические характеристики и промышленные функции в компактном форм‑факторе для автоматизированной инспекции, выравнивания, идентификации и роботов с визуальным управлением. Жёсткие технологические допуски уменьшают разброс характеристик между объективами и упрощают развертывание мульти‑камерных систем и замену камер на производственных линиях.

Доступные подсемейства (оптомеханические варианты)

• C Series: Регулируемая версия с блокируемой кулачковой фокусировкой и регулировкой диафрагмы
• Ci Series: Фиксированная апертура, компактный корпус и заблокированный фокус для повышенной прочности
• Cr Series: Оптика приклеена, с блокируемым фокусным кольцом C‑clamp для стабилизированной прочности
• Cx Series: Модульная механика, допускающая разборку для интеграции аксессуаров (жидкостные линзы, апертуры)
• Liquid Lens Cx Series: Встроенная жидкостная линза для быстрого электронного автофокуса
• Cw Series: Водонепроницаемые версии, соответствующие стандартам защиты от проникновения (например, IPX7/IPX9K)

Общие спецификации

• Семейство продуктов: C Series
• Опция диафрагмы: Переменная (с опцией блокировки)
• Покрытие: BBAR 425–675 нм
• Размер пикселя (µm): 2,74 (обычная ссылка)
• Крепление: C‑Mount
• Диапазон фокусных расстояний: 3,5 мм – 100 мм
• Поддержка сенсоров: до 2/3"; до 7,5 МП в зависимости от модели

Техническая таблица (Фокусное расстояние vs. механические размеры)
Focal Length | A | B | C | D
3.5 mm | 50.0 mm | 39.3 mm | 32.0 mm | 2.72 mm
4.5 mm | 40.0 mm | 37.5 mm | 32.0 mm | 2.78 mm
6.0 mm | 36.0 mm | 48.9 mm | 35.8 mm | 1.4 mm
8.5 mm | 32.0 mm | 34.5 mm | 32.0 mm | 0.0 mm
12 mm | 32.0 mm | 27.9 mm | 32.0 mm | 0.5 mm
16 mm | 33.0 mm | 40.5 mm | 33.0 mm | 1.0 mm
25 mm | 31.0 mm | 30.5 mm | 31.0 mm | 1.3 mm
35 mm | 33.0 mm | 41.0 mm | 33.0 mm | 0.0 mm
50 mm | 35.8 mm | 53.7 mm | 35.8 mm | 2.85 mm
100 mm | 52.0 mm | 93.5 mm | 41.0 mm | 7.0 mm

Применения и примечания по интеграции
Предназначены для систем машинного зрения в видимом спектре, требующих высокой разрешающей способности и компактной компоновки. Типичные применения: высокоскоростная инспекция, роботы с визуальным наведением, считывание штрих‑кодов, измерения и калибровка. Блокируемые настройки диафрагмы и фокуса с заподлицо расположенными винтами обеспечивают стабильность настроек после интеграции.
