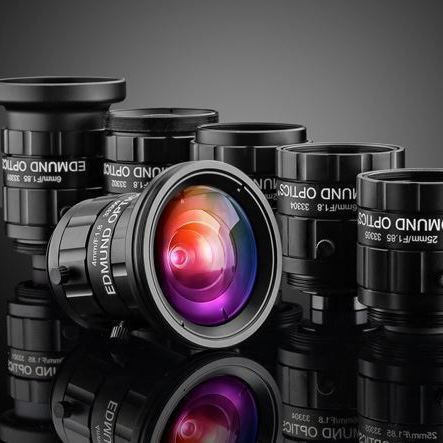

Объектив для прожектора с постоянным фокусным расстоянием UC

для контролябиомедицинскиймашинного зрения

Обзор
Объективы с фиксированным фокусным расстоянием TECHSPEC® UC Series — это ультракомпактные C‑Mount оптики, оптимизированные для датчиков малого формата в задачах машинного зрения. Разработаны для пикселей ≤2,2 мкм и форматов датчиков до 1/1.8" (многие фокусные расстояния оптимизированы для 1/2.5"), обеспечивают высокую разрешающую способность по всему полю и подходят для коротких и длинных рабочих расстояний в инспекции, автоматизации и биомедицинской визуализации.

Ключевые характеристики

• Диапазон фокусных расстояний: 4 мм–35 мм
• Для пикселей ≤2,2 мкм; совместимы с датчиками до 12 MP (зависит от фокусного расстояния)
• Высокое разрешение (для отдельных конструкций >200 lp/mm)
• Совместимость с C‑Mount; многие фокусные расстояния оптимизированы для 1/2.5" и применимы до 1/1.8"
• Регулировка фокуса и диафрагмы с западающими фиксирующими винтами; опции блокировки на некоторых вариантах
• Доступны водонепроницаемые версии UCw (IPX7)

Подсемейства / Варианты

• UC Series: Ультракомпактная конструкция с запираемой кулачковой фокусировкой и регулировкой диафрагмы — наиболее настраиваемая серия.
• UCi Series: Упрощённая механика с фиксированной диафрагмой для инструментальных версий.
• UCr Series: Оптика зафиксирована клеем, имеется запирающееся C‑зажимное кольцо фокусировки для повышения стабильности и снижения смещения пикселей.
• UCw Series: Водозащищённые версии, соответствующие IPX7 для кратковременного погружения.

Применения
Инспекция, автоматизация производства, биомедицинская визуализация, съёмка на датчики малого формата, системы машинного зрения с короткими и длинными рабочими расстояниями.

Размеры (выдержка)
Focal Length (mm) | A (mm) | B (mm) | C (mm) | D (mm) | Filter Thread
4 | 40 | 40.6 | 30 | 2.8 | M62.0 x 0.75 (требуется адаптер #33-308)
6 | 36 | 40.9 | 30 | 3.2 | M34.0 x 0.5
8 | 30 | 40.61 | 30 | 5.15 | M34.0 x 0.5
12 | 30 | 35.2 | 30 | 2.7 | M25.5 x 0.5
16 | 30 | 29.13 | 30 | 3.38 | M25.5 x 0.5
25 | 30 | 31.28 | 30 | 4.0 | M25.5 x 0.5
35 | 30 | 52.76 | 30 | 4.58 | M25.5 x 0.5

Продукты (выдержка)

• 4,00 мм — Макс. формат датчика: 1/2" — Диафрагма: f/1.8–f/11 — WD: 0–∞ — Крепление: C‑Mount — Арт.: 33-300 — Цена: $299.00
• 6,00 мм — Макс. формат датчика: 1/2" — Диафрагма: f/1.85–f/11 — WD: 50–∞ — Крепление: C‑Mount — Арт.: 33-301 — Цена: $299.00
• 8,00 мм — Макс. формат датчика: 1/2" — Диафрагма: f/1.8–f/11 — WD: 50–∞ — Крепление: C‑Mount — Арт.: 33-307 — Цена: $299.00
• 12,00 мм — Макс. формат датчика: 1/1.8" — Диафрагма: f/1.8–f/11 — WD: 100–∞ — Крепление: C‑Mount — Арт.: 33-303 — Цена: $299.00
• 16,00 мм — Макс. формат датчика: 1/1.8" — Диафрагма: f/1.8–f/11 — WD: 200–∞ — Крепление: C‑Mount — Арт.: 33-304 — Цена: $299.00
• 25,00 мм — Макс. формат датчика: 1/1.8" — Диафрагма: f/1.85–f/16 — WD: 200–∞ — Крепление: C‑Mount — Арт.: 33-305 — Цена: $299.00
• 35,00 мм — Макс. формат датчика: 1/1.8" — Диафрагма: f/1.85–f/16 — WD: 200–∞ — Крепление: C‑Mount — Арт.: 33-306 — Цена: $299.00

Технические характеристики

• Производитель / Бренд: TECHSPEC® (Edmund Optics)
• Серия: UC Series
• Варианты фокусных расстояний: 4, 6, 8, 12, 16, 25, 35 мм
• Макс. формат датчика: до 1/1.8" (многие фокусные расстояния оптимизированы для 1/2.5")
• Целевой размер пикселя: ≤2,2 мкм; совместимость с 1,85 мкм и до 12 MP
• Разрешение: >200 lp/mm для отдельных конструкций
• Крепление: C‑Mount
• Фокус/диафрагма: регулируемые у UC; фиксированная диафрагма у UCi; западающие фиксирующие винты; опции блокировки
• Экологические варианты: UCr (стабилизированная защита), UCw (водонепроницаемость IPX7)
