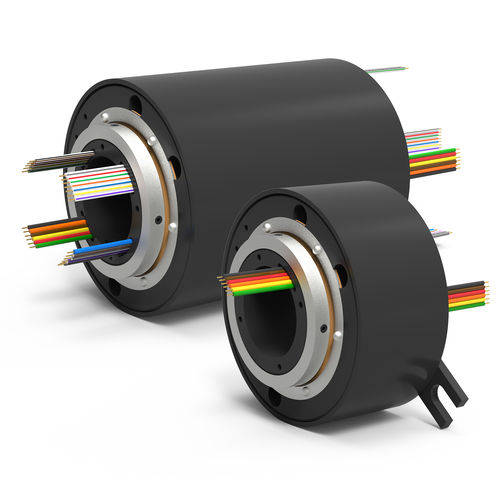

Электрический вращающийся коллектор EST series

с капсулойс проходящим валомиз серебра

Обзор
Серия EST Series представляет собой электрические скользящие контакты с проходным отверстием, предназначенные для передачи питания, управляющих цепей и аналоговых/цифровых данных между неподвижными и вращающимися частями. Имеется проходное отверстие 1,5 in [38,1 mm] для установки на вал и долговечные волоконные щеточные контакты, не требующие смазки и практически не образующие износа. Стандартные модели доступны с 6, 12, 18 и 24 цепями. Серия может поставляться в виде интегрированных пакетов ротабельного соединения для жидкости + электрического скользящего контакта для комбинированной передачи жидкости и электричества.

Конфигурации

• EST6 — 6 цепей (6×10A), 600V, длина корпуса 2.130" [54 mm], макс. 250 об/мин, скорость передачи данных ниже 50 Mbps
• EST12 — 12 цепей (12×10A), 600V, длина корпуса 3.070" [78 mm], макс. 250 об/мин, скорость передачи данных ниже 50 Mbps
• EST18 — 18 цепей (18×10A), 600V, длина корпуса 4.010" [102 mm], макс. 250 об/мин, скорость передачи данных ниже 50 Mbps
• EST24 — 24 цепи (24×10A), 600V, длина корпуса 4.940" [125 mm], макс. 250 об/мин, скорость передачи данных ниже 50 Mbps

Ключевые характеристики

• Проходное отверстие: 1,5 in [38,1 mm] для установки на вал
• Тип контакта: волоконные щеточные контакты долгого срока службы (низкий износ, без смазки)
• Стандартное количество цепей: 6, 12, 18, 24 (EST6, EST12, EST18, EST24)
• Разработан для передачи питания, управляющих цепей и аналоговых/цифровых данных

Применение / Интеграция
Стандартные модели серии EST предназначены для электрических установок и могут быть интегрированы с роторными уплотнениями для жидкостей, когда требуется совместная передача жидкости и электричества.

Технические характеристики

• Номинальный ток (типично на цепь): 10A
• Номинальное напряжение: 600V
• Максимальная рабочая скорость: 250 об/мин
• Максимальная скорость передачи данных (не Ethernet): ниже 50 Mbps
• Крепление: проходное отверстие (1,5 in [38,1 mm])
• Стандартные цепи: 6, 12, 18, 24
• Сечение проводов: 16 AWG
• Длина выводов: 36" [914 mm]
• Материал проводов: лужёная медь
• Материал контактов: серебро
• Электрический шум: 100 миллиом (макс.)
• Температурный диапазон: -40° F до 176° F [-40° C до 80° C]
• Защита: устойчив к пыли, легким брызгам и конденсации
• Конструктивные особенности: низкий крутящий момент; низкая контактная сила на волокно
• Поддержка сигналов: передаёт аналоговые и цифровые сигналы; совместим с распространёнными протоколами шин данных (в зависимости от применения)
