Вращающийся коллектор через Ethernet ESE series

Gigabit Ethernet1 Gbps100 Mbps

Описание

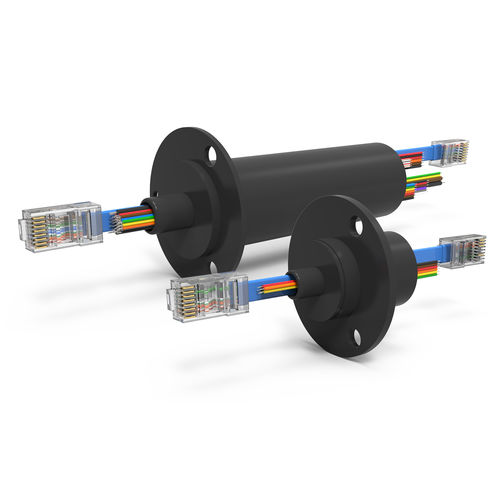

Серия ESE — это вращающийся узел скользящих контактов Ethernet для передачи питания, цепей управления и данных (аналоговых и цифровых) от неподвижной части к вращающейся. Модели поддерживают 100Base-T и 1000Base-T Ethernet и комбинации силовых цепей 2 A, 5 A и 10 A. Серия использует контакты «золото по золоту» для снижения электрических помех и увеличения срока службы. Стандартные модели имеют от 8 до 51 цепи. Применены уплотнения для лёгкой пыли и брызг; опционально доступен защитный корпус IP65.

Краткая сводка основных характеристик
Номинальный ток | Серия
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET
Другое | Доступны решения по заказу

Номинальное напряжение | Серия
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET
Другое | Доступны решения по заказу

Скорость передачи данных | Серия
Менее 50 Mbps (не Ethernet) | ES, ESM, EST
100 Mbps (100Base-T) | ESE, ESET
1 Gbps (1000Base-T) | ESE, ESET
Другое | Доступны решения по заказу

Конфигурации (выбор)
Партия № | Всего цепей | (Цепи) Амперы | Номин. напряжение | Длина корпуса | Макс. скорость вращения | Макс. скорость передачи данных
ESE224 | 8 | (2x) 2A, (2x) 10A, (1x) Ethernet | 240V | 1.680" [43 mm] | 250 RPM | До 100 Mbps (100Base-T)
ESE64 | 10 | (6x) 2A, (1x) Ethernet | 240V | 1.410" [36 mm] | 250 RPM | До 100 Mbps (100Base-T)
ESE264 | 12 | (6x) 2A, (2x) 5A, (1x) Ethernet | 240V | 1.680" [43 mm] | 250 RPM | До 100 Mbps (100Base-T)
ESE284 | 14 | (8x) 2A, (2x) 10A, (1x) Ethernet | 240V | 1.950" [50 mm] | 250 RPM | До 100 Mbps (100Base-T)
ESE2124 | 18 | (12x) 2A, (2x) 5A, (1x) Ethernet | 240V | 1.950" [50 mm] | 250 RPM | До 100 Mbps (100Base-T)
ESE24278 | 41 | (27x) 2A, (4x) 5A, (2x) 10A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | До 1 Gbps (1000Base-T)
ESE8278 | 43 | (27x) 2A, (8x) 5A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | До 1 Gbps (1000Base-T)
ESE2358 | 45 | (35x) 2A, (2x) 10A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | До 1 Gbps (1000Base-T)
ESE4358 | 47 | (35x) 2A, (4x) 5A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | До 1 Gbps (1000Base-T)
ESE438 | 51 | (43x) 2A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | До 1 Gbps (1000Base-T)

Особенности / Функциональные преимущества

• Поддержка Ethernet: 100Base-T (100 Mbps) и 1000Base-T (1 Gbps) в зависимости от модели
• Высокоэффективные контакты «золото по золоту» для низкого уровня электрических помех
• Силовые цепи доступны в комбинациях 2 A, 5 A и 10 A
• Стандартные модели: 8–51 цепь (несколько конфигураций)
• Уплотнения для лёгкой пыли и брызг; опциональный корпус IP65
• Сечения проводов: 28, 26, 20, 16 AWG
• Длина выводных проводов: 48" [1219 mm] стандарт
• Материал проводов: посеребренная медь
• Материал контактов: золото
• Электрические помехи: 60 milliohm (макс.)
• Доступны коаксиальные варианты (RG178 / RG179)
• Прецизионный шариковый подшипник для увеличения ресурса
• Ethernet-окончания выполнены по схеме T568B с разъёмами RJ45
• Соответствует форматам IEEE 802.3
• Передаёт аналоговые, цифровые и данные; совместим с распространёнными протоколами шин передачи данных

Примечания
Значения зависят от конкретных параметров применения; срок службы зависит от скорости вращения, режима работы и температуры. Для ограничений, специфичных для применения, обратитесь к документации производителя.
