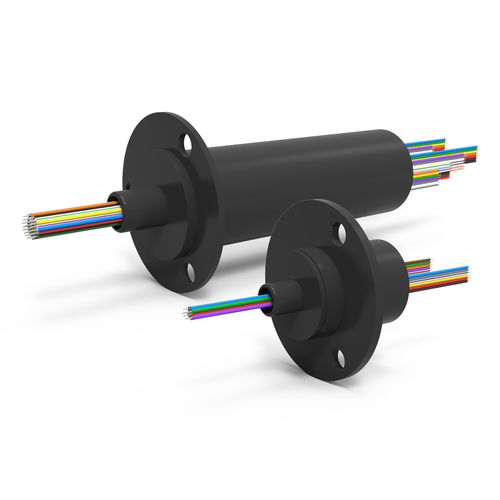

Электрический вращающийся коллектор ES series

с капсулойпромышленныйиз меди

Обзор
Электрические скользящие контакты ES Series — это вращающаяся сборка для передачи аналоговых и цифровых сигналов, управляющих цепей и данных от неподвижных входов к вращающимся выходам. Компактная капсульная конструкция обеспечивает низкий крутящий момент, контакты «золото на золоте» и гибкие цветовые выводы. Стандартные модели охватывают от 6 до 56 цепей, имеют уплотнения для защиты от легкой пыли и брызг и опциональный корпус IP65 для полной защиты. По запросу доступны интегрированные пакеты с совместной передачей жидкости и электричества.

Ключевые характеристики

• Компактная капсульная конструкция со сниженным крутящим моментом
• Контакты золото‑на‑золото для надёжной передачи сигналов
• Гибкие цветовые выводы (стандартные сечения указаны ниже)
• Стандартная длина выводов: 48" [1219 mm]
• Сечение проводов: 28 AWG, 26 AWG
• Материал провода: посеребрённая медь
• Электрический шум: до 60 миллиом (макс.)
• Уплотнения для защиты от лёгкой пыли, брызг и конденсата; опциональный корпус IP65 для 360° непрерывного вращения до 250 об/мин
• Передаёт аналоговые и цифровые сигналы; совместим с распространёнными протоколами шины данных (зависит от применения)

Вводные спецификации (резюме)
Номинальный ток | Серии
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET
Прочее | Индивидуально

Номинальное напряжение | Серии
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET
Прочее | Индивидуально

Крепление | Серии
Фланец | ES, ESM, ESE
Сквозной отворот | EST, ESET
Прочее | Индивидуально

Максимальная скорость передачи данных | Серии
Менее 50 Mbps (не Ethernet) | ES, ESM, EST
100 Mbps (100Base-T) | ESE, ESET
1 Gbps (1000Base-T) | ESE, ESET
Прочее | Индивидуально

Конфигурации (выбранные модели)
Парт № | Общее число цепей | (Цепи) Амперы | Напряжение | Длина капсулы | Макс. скорость | Макс. скорость данных
ES6 | 6 | (6x) 2A | 240V | 1.140" [29 mm] | 250 об/мин | Менее 50 Mbps
ES6A | 6 | (6x) 2A | 120V | 0.850" [22 mm] | 100 об/мин | Менее 50 Mbps
ES12 | 12 | (12x) 2A | 240V | 1.410" [36 mm] | 250 об/мин | Менее 50 Mbps
ES12A | 12 | (12x) 2A | 120V | 1.100" [28 mm] | 100 об/мин | Менее 50 Mbps
ES18 | 18 | (18x) 2A | 240V | 1.680" [43 mm] | 250 об/мин | Менее 50 Mbps
ES24 | 24 | (24x) 2A | 240V | 1.950" [50 mm] | 250 об/мин | Менее 50 Mbps
ES36 | 36 | (36x) 2A | 240V | 2.600" [66 mm] | 250 об/мин | Менее 50 Mbps
ES56 | 56 | (56x) 2A | 240V | 3.500" [89 mm] | 250 об/мин | Менее 50 Mbps
Также доступна версия "-L" с низким профилем и другие варианты (длины капсул и максимальные скорости зависят от номера детали).

Примечания по передаче данных
Надёжная передача цифровых данных требует соблюдения условий: уровни сигналов, тип/длина кабеля, заземление и экранирование. Для высокоскоростных или Ethernet‑приложений выбирайте Ethernet‑совместимые серии (ESE / ESET) или обратитесь в инженерный отдел для подтверждения совместимости.

Технические характеристики

• Серия: ES Series (стандартная электрическая капсула)
• Стандартные цепи: 6, 12, 18, 24, 36, 56 (доступны дополнительные варианты)
• Типичный ток на цепь: 2 A (другие серии поддерживают 5 A, 10 A)
• Варианты напряжения: 120 V, 240 V (600 V в выбранных сериях)
• Примеры длины капсул: ES6 1.140" [29 mm], ES12 1.410" [36 mm], ES24 1.950" [50 mm], ES56 3.500" [89 mm]
• Макс. рабочая скорость: зависит от модели, обычно 100 об/мин до 250 об/мин
• Макс. скорость данных: менее 50 Mbps (ES); 100 Mbps и 1 Gbps для Ethernet‑серий
• Сечение проводов: 28 AWG или 26 AWG
• Длина выводов (стандарт): 48" [1219 mm]
• Материал выводов: посеребрённая медь
• Материал контактов: золото‑на‑золото
• Электрический шум: до 60 миллиом (макс.)
• Защита окружающей среды: уплотнён для лёгкой пыли/брызг; опциональный корпус IP65
• Температура эксплуатации: -40°F до 176°F [-40°C до 80°C]
• Опции: интегрированные пакеты жидкость+электричество и индивидуальные инженерные решения доступны
