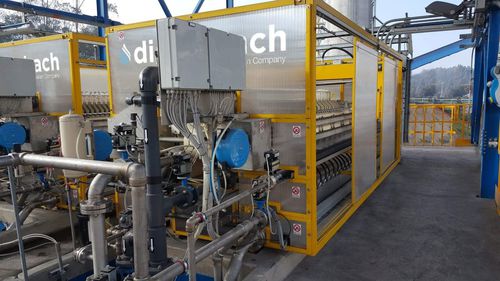

Фильтр-пресс с боковой балкой SB

с рамамимембранныйроботизированный

Обзор
Фильтр‑прессы с боковыми балками серии SB от Diefenbach — промышленные установки для разделения жидкость/твердое, предназначенные для фильтрации и обезвоживания в различных отраслях. Конструкция включает две продольные боковые балки, поддерживающие пакет камерных или мембранных пластин, покрытых фильтровальными тканями, что обеспечивает контролируемое формирование и выгрузку фильтровального кекса.

Принцип работы
Подвижная головка, приводимая в действие гидроцилиндром, сжимает пакет пластин между боковыми балками, образуя фильтрационные камеры. Подаваемая суспензия перекачивается в камеры; фильтрат проходит через ткань и отводится по трубопроводу, а твердые частицы накапливаются на ткани в виде кекса. По окончании цикла пластины открываются и выгружают практически некаплющие кексы; затем пластины встряхивают или промывают для удаления остатков перед следующим циклом.

Почему серия SB от Diefenbach
Diefenbach производит фильтр‑прессы с боковыми балками с 1907 года и предоставляет внутренние лабораторные испытания и пилотные установки для подбора оптимальных типов пластин, тканей и параметров процесса под конкретное сырье. Серия SB использует один главный гидроцилиндр для минимизации структурных нагрузок и обеспечения синхронного движения пластин. Доступны опции и пакеты автоматизации для адаптации к требованиям процесса, безопасности и мониторинга.

Особенности и преимущества

• Двойная подача: подача с обоих концов для улучшения наполнения камер, снижения скорости входа и выравнивания кекса.
• Один гидроцилиндр привода: обеспечивает синхронное движение пластин и снижает структурные напряжения.
• Система продувки сердечника: удаляет остатки в центральном загрузочном канале перед выгрузкой для повышения сухости кекса и снижения отложений на уплотнениях.
• Устройство встряхивания пластин и автоматическая промывка тканей: роботизированная мойка под высоким давлением (до 100 bar) или верхняя быстрая одновременная промывка для частых циклов.
• Различные типы пластин: камерные и мембранные пластины для оптимизации толщины и сухости кекса.
• ATEX / взрывозащищенные варианты: доступны для опасных зон.
• Передовые пакеты автоматизации и удаленного мониторинга: поддержка эксплуатации, диагностики и обслуживания.

Области применения и варианты комплектации
Прессы серии SB подходят для малых и средних нагрузок с пластинами до 1500 x 1500 мм. Доступны конфигурации с различными способами открытия пластин, системами промывки тканей, устройствами встряхивания и схемами двойной подачи. Diefenbach предоставляет лабораторные испытания и пилотные установки для настройки типа пластин, выбора тканей и параметров работы в соответствии с характеристиками подачи и целями процесса.

Технические характеристики

• Серия моделей: SB Series (фильтр‑прессы с боковыми балками)
• Типы пластин: камерные и мембранные пластины
• Максимальные типовые размеры пластин: до 1500 мм x 1500 мм
• Привод: один главный гидроцилиндр для синхронного движения пластин
• Подача: двойная подача (с обоих концов)
• Системы очистки: роботизированная высоконапорная промывка (до 100 bar) и быстрая синхронная верхняя промывка
• Продувка сердечника: опция для улучшения сухости кекса
• Обслуживание пластин: устройство встряхивания для удаления остатков
• Сертификация / опции: доступны взрывозащищенные исполнения, соответствующие ATEX
• Поддержка: внутренние лабораторные испытания и пилотные прессы для оптимизации процесса
