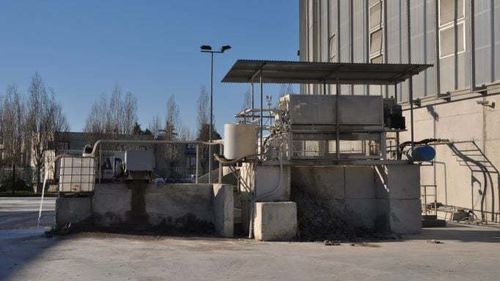

Фильтр-пресс с высокой балкой TIGER

с боковой балкойс рамамимембранный

Обзор
Фильтр-прессы TIGER — это промышленные установки для отделения твердой фазы от жидкости и обезвоживания, обладающие гибридной конструкцией, сочетающей признаки прессов с верхней и боковой балкой. Данная конструкция предусматривает по одной верхней балке с каждой стороны пресс-пакета вертикальных фильтрующих плит.

Принцип работы
Фильтр-прессы Diefenbach TIGER используют вертикальные фильтрующие пластины с углублениями, которые гидравлическим цилиндром прижимаются друг к другу и образуют ряд камер. Питающая суспензия подается в камеры; жидкость проходит через фильтрующие ткани, закрепленные на пластинах, а твердые частицы удерживаются на тканях. По окончании цикла пластины открываются, и твердые вещества выгружаются в виде безкапельных кеков.

Почему фильтр-прессы TIGER
Серия TIGER разработана для объединения преимуществ прессов с верхней и боковой балкой при компактной планировке. Первоначально созданные для обезвоживания бетонных шламов, прессы TIGER применимы в различных областях обезвоживания. Основные конструктивные элементы изготовлены из углеродистой стали; окончательный выбор материалов и конфигурации определяется после исследований материалов и пилотных испытаний в лаборатории Diefenbach. Доступны опции: двунаправленная подача, продувка сердечника, этапы сушки кека, автоматическая промывка тканей и пакеты расширенной автоматизации.

Особенности и преимущества

• Гибридная конструкция, сочетающая преимущества верхней и боковой балки для компактной компоновки и улучшенного доступа.
• Быстрая автоматическая система промывки сверху, настраиваемая под интервалы циклов в зависимости от применения.
• Этап встряхивания плит для удаления остатков с фильтрующих тканей после выгрузки кеков.
• Двунаправленная подача для улучшения наполнения камер и формирования равномерных кеков.
• Продувка сердечника и этапы сушки кека для повышения сухого вещества и уменьшения остаточной влаги.
• Дверцы типа bomb-bay под пакетом плит для сбора и отвода промывной воды от пресса.
• Доступны пакеты расширенной автоматизации и удаленного мониторинга/поддержки.
• Конструкция облегчает обслуживание за счет улучшенного доступа к пластинам и тканям сверху и сбоку.

Дополнительные заметки

• Изначально разработаны для обезвоживания бетонных шламов, но применимы в водоочистке, химической, горнодобывающей, перерабатывающей, строительной и пищевой отраслях.
• Основные компоненты выполнены из углеродистой стали; окончательная конфигурация определяется лабораторными и пилотными испытаниями на исходном материале.
• Поддерживает продвинутые системы промывки и встряхивания плит в компактном корпусе для оптимизации рабочего цикла.

Характеристики / Технические спецификации

• Область применения: обезвоживание бетонных шламов и обобщенное твердожидкостное разделение в различных отраслях.
• Конструкция: гибридная конструкция верхняя/боковая балка (две верхние балки, по одной с каждой стороны).
• Фильтрующие пластины: камерные и мембранные пластины доступны в зависимости от применения.
• Привод пластин: гидравлический цилиндр для сжатия пакета пластин.
• Подача: возможна двунаправленная подача.
• Опции сушки: продувка сердечника и опциональная функция сухой продувки кека.
• Очистка: быстрое автоматическое верхнее промывание; автоматическая очистка фильтрующих тканей.
• Выгрузка: безкапельная выгрузка кеков при открытии пластин.
• Материалы: основные элементы из углеродистой стали; выбор материалов на основе испытаний применимости.
• Обслуживание: облегченный доступ к пластинам и тканям сверху и сбоку для упрощения обслуживания.
• Дополнительно: вибрация пластин, откидные лотки для сбора, пакеты автоматизации и мониторинга доступны.
