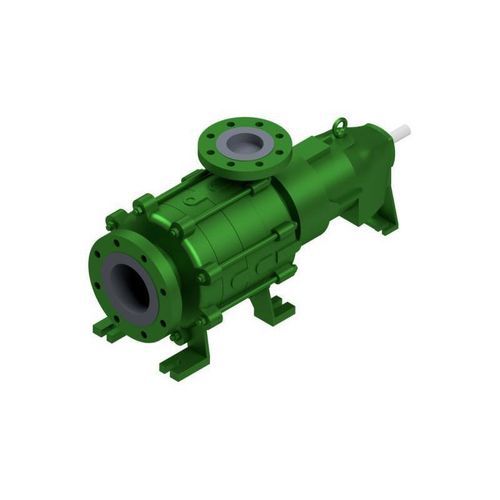

Насос с боковым каналом HZMAR

для углеводородадля газадля масла

Описание продукта
Тип HZSMAR — одно- или многоступенчатый секционный насос с магнитной муфтой и ступенью бокового канала для перекачки газа. Устройство для перекачки газа работает по принципу насоса с боковым каналом: при транспортировании газа увеличение давления в ступени бокового канала обеспечивает возвращение газа в жидкую фазу. Насос оснащён постоянной магнитной муфтой; разрывная камера (spalttopf) герметично отделяет перекачиваемую среду от внешней среды. Тепло, возникающее из-за потерь на вихревые токи, отводится внутренним циркуляционным потоком. Вал насоса опирается на SiC-скользящие подшипники со стороны продукта, а вал привода — на маслозалитые роликовые/шариковые подшипники. Износные кольца на всасывании и давлении — в стандартной комплектации. Компенсация осевой силы осуществляется за счёт двустороннего разгрузочного диска, камеры разгрузки которого нагружаются как давлением на стороне нагнетания насоса, так и давлением первой ступени.

Применения

• Нефть и газ
• Химическая промышленность
• Нефтехимия
• Шельф / Offshore
• Судостроение / Морская техника
• Заправочные системы и авиация
• Резервуарные парки / Танк-фермы
• Возобновляемая энергия / Экологические технологии

Технические данные

• Q max: 600 m³/h [2640 g.p.m.]
• H max: 500 m [1640 ft]
• Рабочее давление: 16 bar [232 psi]
• Температура: 100° C [212° F]
• Макс. частота вращения: 3500 min−1
• Уплотнение: магнитная муфта
• Установка: горизонтальная
• Всасывающий патрубок: осевой
• Подшипники: роликовые/шариковые (привод), скользящие SiC (со стороны продукта)
• Смазка: масло
• Материалы: Duplex, на никелевой основе, нитро-литой чугун / литой сталь, аустенитный литой сталь
• Стандарты: API 685, ISO 15783
• Взрывозащита: Категория 2 / Зона 1

Характеристики / Технические спецификации

• Одно- или многоступенчатый секционный насос с магнитной муфтой
• Ступень бокового канала для перекачки газа и возврата в жидкую фазу
• Постоянная магнитная муфта с герметичным уплотнением разрывной камеры
• Отвод тепла посредством внутреннего циркуляционного потока
• SiC-скользящие подшипники со стороны продукта и маслозалитые роликовые/шариковые подшипники со стороны привода
• Износные кольца на всасывании и нагнетании в стандартной комплектации
• Компенсация осевой силы с помощью двустороннего разгрузочного диска
• Предназначен для ответственных задач в нефтегазовой, химической, нефтехимической промышленности, шельфовых и морских приложениях
