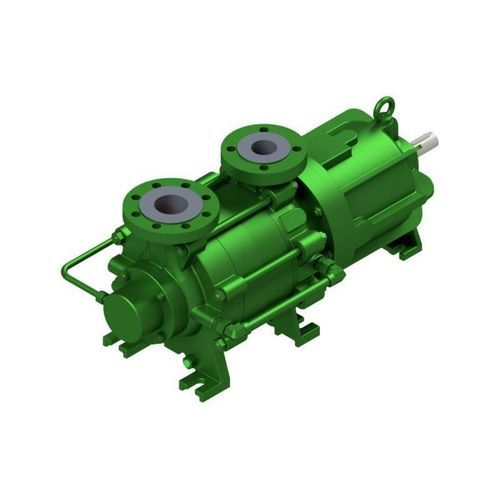

Насос с боковым каналом HZSM

для нефтитопливныйдля углеводорода

Описание продукта
Тип HZSM — самовсасывающий одно- или многоступенчатый секционный насос с постоянной магнитной муфтой. Камера зазора обеспечивает герметичное разделение перекачиваемой среды и окружающей среды. Внутренний циркуляционный поток отводит тепло, возникающее из-за вихревых токов.

Вентиляция / принцип работы
Устройство вентиляции работает по принципу бокового канала. При пуске жидкость, находящаяся в насосе, смешивается с воздухом в всасывающем трубопроводе, образуя жидкостно-газовую смесь; вентилятор вентиляции направляет долю воздуха в напорный патрубок. Давление на стороне нагнетания в ступени вентиляции обеспечивает полное удаление воздуха из всасывающей линии и корпуса насоса.

Магнитная муфта и отвод тепла
Насос оснащён постоянной магнитной муфтой; камера зазора обеспечивает герметичное отсечение. Внутренний циркуляционный поток отводит тепло, возникающее от вихревых токов в зазоре.

Подшипники и уплотнение
Ось насоса опирается на скользящие подшипники из SiC со стороны продукта; ведущая ось установлена на подшипниках с пожизненной смазкой. Износные кольца со стороны всасывания и нагнетания — стандарт. Уплотнение обеспечивается магнитной муфтой (герметичное разделение без торцевого уплотнения).

Компенсация осевой силы
Компенсация осевой силы выполняется с помощью двухстороннего разгружающего диска, камеры разгрузки которого нагружены как давлением на стороне нагнетания насоса, так и давлением первой ступени.

Области применения

• Нефть & Газ
• Химическая промышленность
• Нефтехимия
• Оффшор
• Судостроение / Морская техника
• Заправочные комплексы & Авиация
• Нефтяные хранилища / Танкерные фермы
• Возобновляемые источники энергии / Экологическая техника

Технические замечания
* Более высокие давления и температуры по запросу. ** Параметры зависят от габарита и частоты вращения.

Технические характеристики / спецификации

• Q max: 600 m³/h [2640 g.p.m.]**
• H max: 500 m [1640 ft]**
• Рабочее давление: 16 bar [232 psi]*
• Диапазон температур: до 100° C [212° F]*
• Макс. частота вращения: 1750 min−1
• Уплотнение: магнитная муфта
• Установка: горизонтальная
• Всасывающий патрубок: вертикальный
• Самовсасывающий: да
• Подшипники: роликовые/катящиеся (привод), скользящие со стороны продукта (SiC)
• Смазка: смазка (подшипники привода смазаны пожизненно)
• Материалы: Duplex, никельсодержащие сплавы, шаровидный чугун / литьё стали, аустенитный чугун
• Стандарты: ISO 15783
• Взрывозащита: категория 2 / зона 1
