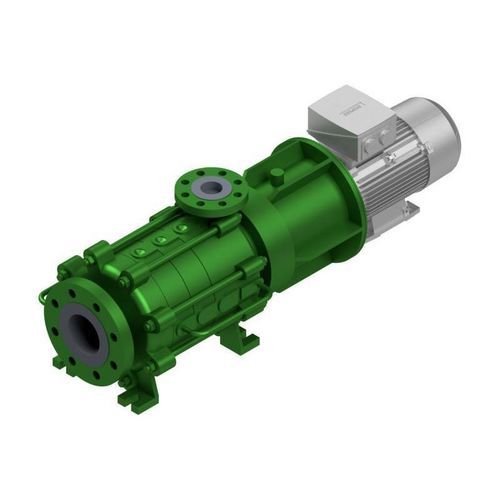

Центробежный насос HZMAB

для углеводородадля газадля масла

Описание Тип HZMAB — одноступенчатый или многоступенчатый консольный центробежный насос с магнитной муфтой и осевым всасывающим патрубком. Насос оснащён постоянной магнитной муфтой; корпус разделителя (containment) герметично изолирует транспортируемую среду. Внутренний циркуляционный поток отводит тепло, возникающее из-за потерь на вихревые токи. Вал насоса опирается на скользящие подшипники из SiC. На всасывающей и напорной сторонах установлены изнашиваемые кольца. Компенсация осевой силы осуществляется двусторонним разгруженным диском, камеры разгрузки которого нагружаются как напорным давлением насоса, так и давлением первой ступени. Прямой монтаж привода исключает необходимость дополнительных шарикоподшипников и механической муфты.

Области применения

• Нефть & Газ
• Химическая промышленность
• Нефтехимия
• Шельф / Offshore
• Судостроение / Морская техника
• Заправочные комплексы & Авиация
• Ёмкостные парки / Нефтебазы
• Возобновляемая энергетика / Экологические технологии

Технические данные

• Q max: 600 m³/h [2640 g.p.m.]**
• H max: 500 m [1640 ft]**
• Рабочее давление: 16 bar [232 psi]*
• Температура: 200° C [392° F]*
• Макс. скорость: 3500 min−1
• Уплотнение: магнитная муфта
• Монтаж: горизонтальный
• Всасывающий патрубок: осевой
• Самовсасывающая: да
• Подшипники: скользящие подшипники (SiC)
• Материалы: дуплекс, никелевые сплавы, шаровидный чугун / чугун, аустенитная литая сталь
• Стандарты: ISO 15783
• Взрывозащита: Категория 2 / Зона 1

Характеристики / Спецификации

• Постоянная магнитная муфта с герметичным разделительным корпусом
• Внутренний циркуляционный поток для отвода тепла от потерь на вихревые токи
• SiC скользящие подшипники для вала насоса
• Изнашиваемые кольца на всасывающей и напорной сторонах
• Компенсация осевого усилия с помощью двустороннего разгруженного диска (нагружается напорным давлением и давлением первой ступени)
• Прямой монтаж электродвигателя; дополнительные шарикоподшипники и механическая муфта не требуются
• Варианты материалов для разных сред и применений: дуплекс, никелевые сплавы, шаровидный чугун / обычный чугун, аустенитная литая сталь
• Подходит для применений с требованиями взрывозащиты (Категория 2 / Зона 1)
• * повышенные давления и температуры по запросу
• ** зависит от размера и скорости
