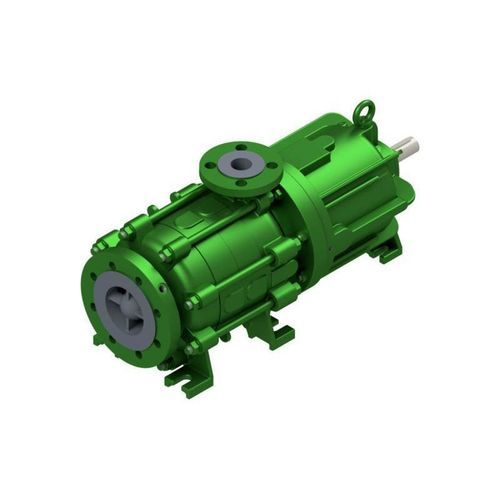

Центробежный насос HZMA

топливныйдля углеводородадля химических продуктов

Описание продукта
Тип HZMA — одноступенчатый или многоступенчатый центробежный насос с постоянной магнитной муфтой и осевым всасывающим патрубком. Магнитная муфта и защитная оболочка герметично отделяют перекачиваемую среду от внешней среды. Внутренний циркуляционный поток отводит тепло, образующееся при потерях на вихревые токи. Вал насоса опирается на скользящие подшипники из SiC со стороны продукта; приводной вал установлен на шарикоподшипниках с постоянной смазкой. Изнашиваемые втулки стандартно установлены со стороны всасывания и нагнетания. Компенсация осевой силы осуществляется двухсторонним разгруженным диском, камеры которого воздействуют как давления нагнетания, так и давлением первой ступени. Насос предназначен для горизонтальной установки.

Области применения

• Нефть и газ
• Химическая переработка
• Нефтехимические заводы
• Шельфовые / офшорные объекты
• Судостроение / морская техника
• Системы дозаправки и авиация
• Резервуарные хранилища / танковые парки
• Возобновляемая энергетика и экоинжиниринг

Характеристики / Технические данные

• Q max: 600 m³/h (зависит от размера и частоты вращения)
• H max: 500 m (зависит от размера и частоты вращения)
• Рабочее давление: 16 bar (более высокие давления по запросу)
• Диапазон температур: до 200° C (более высокие температуры по запросу)
• Макс. частота вращения: 3500 min−1
• Уплотнение: магнитная муфта (защитная оболочка)
• Установка: горизонтальная
• Самовсасывание: нет
• Схема подшипников: SiC скольжения со стороны продукта; приводной вал на шарикоподшипниках с постоянной смазкой
• Смазка: смазка (grease)
• Материалы: дуплекс, никельсодержащие сплавы, сфероидальный чугун / литая сталь, аустенитные стали
• Стандарты: ISO 15783
• Взрывозащита: категория 2 / зона 1

Примечания

• * Более высокие давления и температуры доступны по запросу.
• ** Производительность (расход / напор) зависит от размеров насоса и частоты вращения.

Конструктивные особенности

• Тип насоса: одноступенчатый или многоступенчатый центробежный насос с постоянной магнитной муфтой
• Всасывание: осевое; ориентация: горизонтальная установка
• Компенсация осевой силы: двухсторонний разгруженный диск
• Стандартные изнашиваемые втулки на всасывании и нагнетании
• Материалы и внутренняя компоновка подбираются в зависимости от перекачиваемой среды (коррозионная/абразивная)
