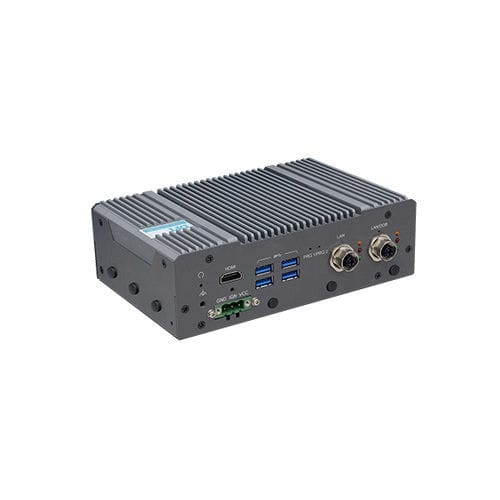

ПК расширение VC700-ASL

настенныйвстроенныйIntel Atom® x7433RE

Overview

• Компактный безвентиляторный бортовой компьютер с опциями CPU Intel® Atom x7000E (x7835RE, x7433RE, x7211RE)
• Платформа с сертификацией ITxPT для применения в автопарках и транспортных средствах
• Широкий вход питания 9~36V DC с поддержкой ACC/IGN
• Встроенный 9‑осевой IMU для определения водителя и мониторинга парка
• Множественные возможности расширения: 2×Mini‑PCIe, 3×M.2 для CAN/GNSS/LTE/5G/Wi‑Fi/накопителей
• Надежные интерфейсы: 2×GbE (M12), изолированный 8‑бит DIO, 2×CAN, широкий температурный диапазон

Key Features

• Широкий диапазон напряжения: 9~36V DC с ignition
• Безвентиляторная конструкция, прочный корпус (алюминий + SPGC)
• Температура эксплуатации: -40 до 70°C
• Встроенный 9‑осевой IMU (3A + 3G + 3M)
• Out‑of‑Band (OOB) управление и TPM 2.0
• Широкие возможности расширения и хранения (M.2, Mini‑PCIe, съёмные 2.5" отсеки)

Detailed Specifications
System
Processor : Intel® Atom x7000E (Amston Lake). Опции: x7835RE (8 ядер, 1.3–3.6 GHz, 12W); x7433RE (4 ядра, 1.5–3.4 GHz, 9W); x7211RE (2 ядра, 1.0–3.2 GHz, 6W).
Memory : 4GB / 8GB LPDDR5‑5200 (паяное).
BIOS : AMI SPI 64 Mbit.

Graphics
Controller : Intel® HD Graphics (до 32 EUs).
Display : 1×HDMI 1.4b (до 4096×2160 @24Hz); 1×DP++ (до 4096×2160 @24Hz).

Storage
External : Опционально 2×сменных 2.5" SATA отсека.
Internal : eMMC 64GB или 128GB (съемный модуль опционально).

Expansion
Interfaces : 1×M.2 2230 A+E (USB2.0/PCIe); 1×M.2 3042/3052 B (USB3.0/USB2.0/PCIe) с Nano SIM; 1×M.2 2242/2280 B+M (PCIe/SATA); 2×Mini‑PCIe (1 half, 1 full).

Ethernet
Controller : 2×Intel i210 GbE.
Interface : 2×GbE с разъёмами M12 X‑code.

GNSS
Support : u‑blox NEO‑M9N (GPS/QZSS/Galileo/GLONASS/BeiDou). Dead reckoning по запросу.

Sensor
9‑осевой IMU (3‑осевой акселерометр, 3‑осевой гироскоп, 3‑осевой магнитометр) для сенсинга транспортного средства/парка и определения водителя.

Front I/O

• Ethernet: 2×GbE (M12 X‑code) (один порт разделён с OOB)
• USB: 4×USB 3.2 Type‑A
• Display: 1×HDMI
• Buttons: Reset
• Antenna: 3×отверстия Fakra

Rear I/O

• Serial: 2×RS‑232/422/485 (DB9‑M)
• DIO: Изолированный 8‑бит DIO, изоляция 1.5 kV (вход 0–30 VDC)
• Display: 1×DP++
• Audio: Усилитель для 10W динамика + 3.5 mm Line Out/Mic In
• CAN: 2×CAN 2.0B (DB9‑M), поддержка J1939 (CAN FD по запросу)
• Antenna: 2×отверстия Fakra

Side I/O
Отверстия для антенн: 3×Fakra.

Watchdog Timer
Output & Interval : Сброс системы, программируемый от 1 до 255 секунд.

Security
TPM : TPM 2.0 (Nuvoton).

Power
Type : Широкий диапазон 9~36 V DC с управлением зажиганием (ACC/IGN).
Connector : 3‑контактный клеммный разъём.

OS Support
Microsoft : Windows 10 / Windows 11.
Linux : Ubuntu 22.04.

Environment
Operating Temperature : -40 до 70°C.
Storage Temperature : -40 до 85°C.

Mechanism
Construction : Алюминий + SPGC металл.
Mounting : Настенное крепление.
Dimensions (W×H×D) : 182.4 × 61.5 × 118.4 mm ; 182.4 × 93.5 × 118.4 mm (с 2.5" отсеком).
Color : Чёрный.

Standards & Certifications

• Shock: MIL‑STD‑810G Method 516.6 Procedure 1 (рабочее/нерабочее)
• Vibration: MIL‑STD‑810G Method 514.6 Category 4
• Certifications: CE, FCC, E‑Mark (E24), ITxPT, RoHS, UKCA (TBD)

Country of Origin
Taiwan

Technical specifications

• Model: VC700-ASL
• Опции CPU: Intel® Atom x7835RE / x7433RE / x7211RE
• Память: 4GB / 8GB LPDDR5‑5200 (паяная)
• Графика: Intel® HD Graphics (до 32 EUs)
• Хранение: eMMC 64/128GB; опц. 2×сменных 2.5" SATA
• Расширение: 3×M.2, 2×Mini‑PCIe
• Ethernet: 2×Intel i210 GbE (M12)
• GNSS: u‑blox NEO‑M9N
• I/O: 4×USB 3.2, HDMI, DP++, 2×RS‑232/422/485, изолированный 8‑бит DIO
• Audio: Усилитель для 10W + Line Out/Mic In
• CAN: 2×CAN 2.0B, J1939 (CAN FD по запросу)
• Датчики: Встроенный 9‑осевой IMU
• Power: 9~36V DC с ignition
• Temp: -40 до 70°C
• Размеры: 182.4×61.5×118.4 mm
