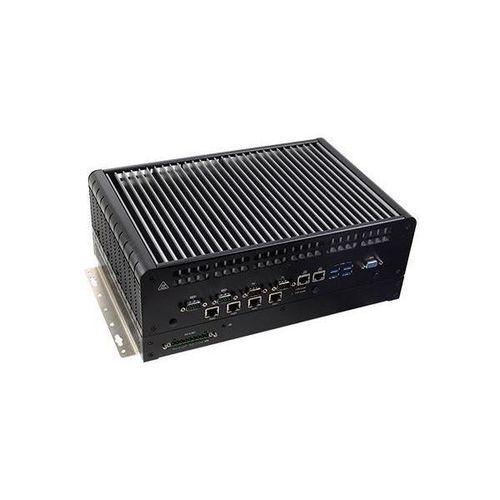

ПК расширение VC300-CS

ИИвстроенныйнастенный

Обзор продукта

• DFI VC300-CS - это безвентиляторный бортовой компьютер с поддержкой искусственного интеллекта на базе процессоров Intel® 9/8-го поколения Core™ и интегрированным модулем NVIDIA MXM для ускоренной обработки графики для искусственного зрения и машинного обучения.
• Возможности 5G обеспечивают связь и реагирование в реальном времени на границе, поддерживая передовую помощь водителю, прогнозирование рисков, бортовое наблюдение, а также комфорт и безопасность пассажиров в интеллектуальных транспортных экосистемах.

Ключевые особенности

• 8-е/9-е поколение процессоров Intel® Core™
• 4 x 802.3af PoE порта
• Ускорение работыAI: поддерживается модуль GPU MXM мощностью до 150 Вт
• Многочисленные слоты расширения для сотовых сетей 5G
• Увеличенная рабочая температура: от -20°C до 70°C
• 15-летняя поддержка жизненного цикла процессора до 1 квартала 34 года (на основе дорожной карты Intel IOTG)

Сертификация

• RoHS-сертификация
• CE-сертификация
• FCC-сертификация
• UKCA-сертификация
• E-Mark (E24) сертификация

Применение

• Электрический междугородний автобус
• Автономные транспортные средства
• MaaS (Mobility as a Service)
• Управление автопарком
• Роботакси
• AI Железнодорожное наблюдение
• Системы без водителя и автопилотирования
• Мониторинг трассы

Подробные технические характеристики Система Процессор: процессоры Intel® Core™ 8-го/9-го поколений, LGA 1151 - Intel® Core™ i7-9700TE 8C/8T 1,8 ГГц 12 МБ кэш-памяти, TDP 35 Вт с Q370PCH - Intel® Core™ i7-8700T 6C/12T 2,4 ГГц 12 МБ кэш-памяти, TDP 35 Вт с Q370PCH - Intel® Core™ i7-9700E 8C/8T 2,6 ГГц 12 МБ кэш-памяти, TDP 65 Вт с Q370PCH - Intel® Core™ i5-9500TE 6C/6T 2,2 ГГц 9 МБ кэш-памяти, TDP 35 Вт с Q370PCH (Поддержка других процессоров по запросу) Чипсет: Чипсет Intel® Q370 Память: Двухканальная DDR4 2666/2400 МГц с помощью модулей SODIMM объемом до 64 ГБ BIOS: AMI SPI 128Mbit Графика Контроллер: Intel® HD Graphics Дисплей:

• 1 x VGA (разъем DB-15), до 1920x1200@60Hz
• 1 x HDMI (с винтовой фиксацией), до 4096x2160@24Hz
• 1 x DP++ (стандартный разъем порта дисплея типа DIP с винтовой фиксацией), до 4096x2304@60Hz
• Поддержка технологии NVIDIA Optimus

AI Accelerator Интерфейс: MXM Type A, B, C на x16 PCIe 3.0 Контроллер: Nvidia Quadro embedded/серия Geforce Хранилище Внешние: 2 x сменных 2,5" отсека для хранения данных с замком (поддерживаются 7-мм SSD-устройства) Внутренние: 1 x M.2 2280 M ключ поддерживает SSD SATA Расширение Интерфейс:

• 1 x Half-size Mini PCIe для модулей WiFi/BT, с PCIe x1 и сигналом USB
• 2 x Full-size Mini PCIe с поддержкой PCIe x1, сигналом USB 2.0 с разъемом для SIM-карты каждый
• 1 x M.2 B поддерживает устройства 3042, 3052 или модуль 5G на PCIe x1, сигнал USB2.0, USB3.0 с гнездом для SIM-карты (SIM-карта может быть доступна снаружи)
• 1 x M.2 2280 M поддерживает устройства 2242, 2260 и 2280 (сигнал PCIe x4 и SATA, поддержка функции загрузки)

Аудио Аудиокодек: Realtek ALC888 Интерфейс: 1 x микрофонный вход, 1 x линейный выход Ethernet Контроллер:

• 5 x сетевая карта Intel® I210IT (10/100/1000 Мбит/с)
• 1 x Intel® I219LM с iAMT11.0 PCIe (10/100/1000 Мбит/с) (только Core i7/i5 поддерживает iAMT)

Светодиодные индикаторы 1 x Светодиод питания (зеленый) 5 x Светодиодный индикатор системы хранения данных (красный) 4 x светодиодный индикатор PoE Передние входы/выходы PoE: 4 порта PoE на разъемах RJ45 или M12 X-coded (802.3af, максимальная мощность 15,4 Вт на стороне PSE, НЕ поддерживают функцию Wake on Lan) Ethernet: 2 x GbE (RJ-45) с поддержкой Wake on Lan Последовательный порт: 2 x высокоскоростной полный RS-232/422/485 (DB-9), 2 x RS-232/422/485 (штыревые головки) USB: 4 x USB 3.0 (тип A) Дисплей: 1 x VGA дисплейный выход через разъем DB-15 DIO: 1 x 8-битный изолированный порт DI на разъеме DB-9, 1 x 8-битный изолированный порт DO на разъеме DB-9, изоляция 2KV Питание: 1 x 9-контактный 5,0-мм клеммный блок Задние входы/выходы USB: 2 x USB 2.0 (тип A) Дисплей: 1 x HDMI, 1 x DP++ Аудио: 1 x Mic-in, 1 x Line-out (через 3,5 мм 3P Phone Jack) Кнопки: 1 x кнопка питания, 1 x кнопка сброса Антенна: 7 x антенных отверстий типа SMA для GNSS, WWAN/LTE MIMO, WLAN/ BT MIMO, 5G SIM: 3 x гнезда SIM (внешние доступны с крышкой) Следящий таймер Сброс системы, программируется программно от 1 до 255 секунд Безопасность TPM 2.0 Питание Тип: +12 В постоянного тока (9~36 В), +24 В постоянного тока (14,4~33,6), совместимый с eMark, с функцией зажигания питания, защита от обратной полярности Разъем: 9-контактный 5,0 мм клеммный блок Поддержка ОС Microsoft: Windows 10 IoT Enterprise 64 Bit Linux: Ubuntu 18.04 Окружающая среда Рабочая температура:

• -20°C до 70°C с CPU+GPU<100 Вт без вентилятора
• -20°C до 60°C с CPU+GPU<160 Вт без вентилятора
• -20°C до 70°C с CPU+GPU<190 Вт с активным вентилятором
• Дросселирование процессора при высокой температуре допустимо

Температура хранения: -40°C до 85°C Относительная влажность: от 10% до 90% (без конденсации) Механизм Конструкция: Металл + Алюминий Крепление: Настенное крепление Размеры (Ш x В x Г): 340.5 x 132 x 223 мм (высота 3U, без учета резиновой ножки) Вес: 9,85 кг Стандарты и сертификаты Удар: MIL-STD-810G Method 516.6, Procedure 1, OP:10G 11ms, Non-OP: 40G 11ms (тестирование на SSD, HDD не поддерживается) Вибрация: MIL-STD-810G Метод 514.6C-3, Категория 4 Композитное колесное транспортное средство Таблица 514.6C-VI Сертификаты: CE, FCC, UKCA, RoHS, E-Mark Комплект поставки 1 Системный блок VC300-CS 1 Разъем питания 1 Монтажный кронштейн Страна происхождения Тайвань Дополнительные элементы

• 2,5" SSD: 1 ТБ, 512 ГБ, 256 ГБ, 128 ГБ (SATA SSD, от -40 до 85°C, RoHS)
• M.2 SATA SSD: 64 ГБ, 128 ГБ, 256 ГБ, 512 ГБ (M.2 2280 SSD, SATA3 B+M Key, MLC, Wide Temp.)
• Память: 8 ГБ/4 ГБ DDR4 2666 МГц SO-DIMM
• Набор модулей Wi-Fi/BT
• Набор модулей LTE
• Набор модулей 5G
• Кабель M12
• Модуль шины CAN

Теги

• Edge AI Computing
• E-Mark (E24) Certification
• MXM
• IoT
• Intel
• 5G
• PoE
• CAN-Bus
• Mini PCIe
• PCIe x16
• Windows
• VGA
• Multiple Expansion
• DDR4
• RoHS Certification
• CE Certification
• FCC Certification
• In-Vehicle
• High-Performance
• UKCA Certification

Технические характеристики (краткое описание)

• Процессор: Intel® Core™ 8-го/9-го поколения (LGA 1151)
• Чипсет: Intel® Q370
• Память: До 64 ГБ DDR4
• Хранилище: 2 x 2,5" отсека, 1 x M.2 2280 M ключ
• Расширение: 3 x Mini PCIe, 2 x M.2
• Дисплей: VGA, HDMI, DP++
• Ethernet: 5 x Intel® I210IT, 1 x Intel® I219LM
• PoE: 4 x 802.3af
• Рабочая температура: от -20°C до 70°C
• Сертификации: CE, FCC, UKCA, RoHS, E-Mark
